USB SPDIF
L R CVBS
Y Cb S-Video Cr
3
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Приставка может быть подключена к телевизору с использованием трех вариантов:
a Через стандартный видеовыход CVBS (Video). Это универсальное подключение, доступное
практически для всех телевизоров.
a Через разъемы компонентного видеовыхода YUV. Это современное подключение позволяет
получить наилучшее качество изображения.

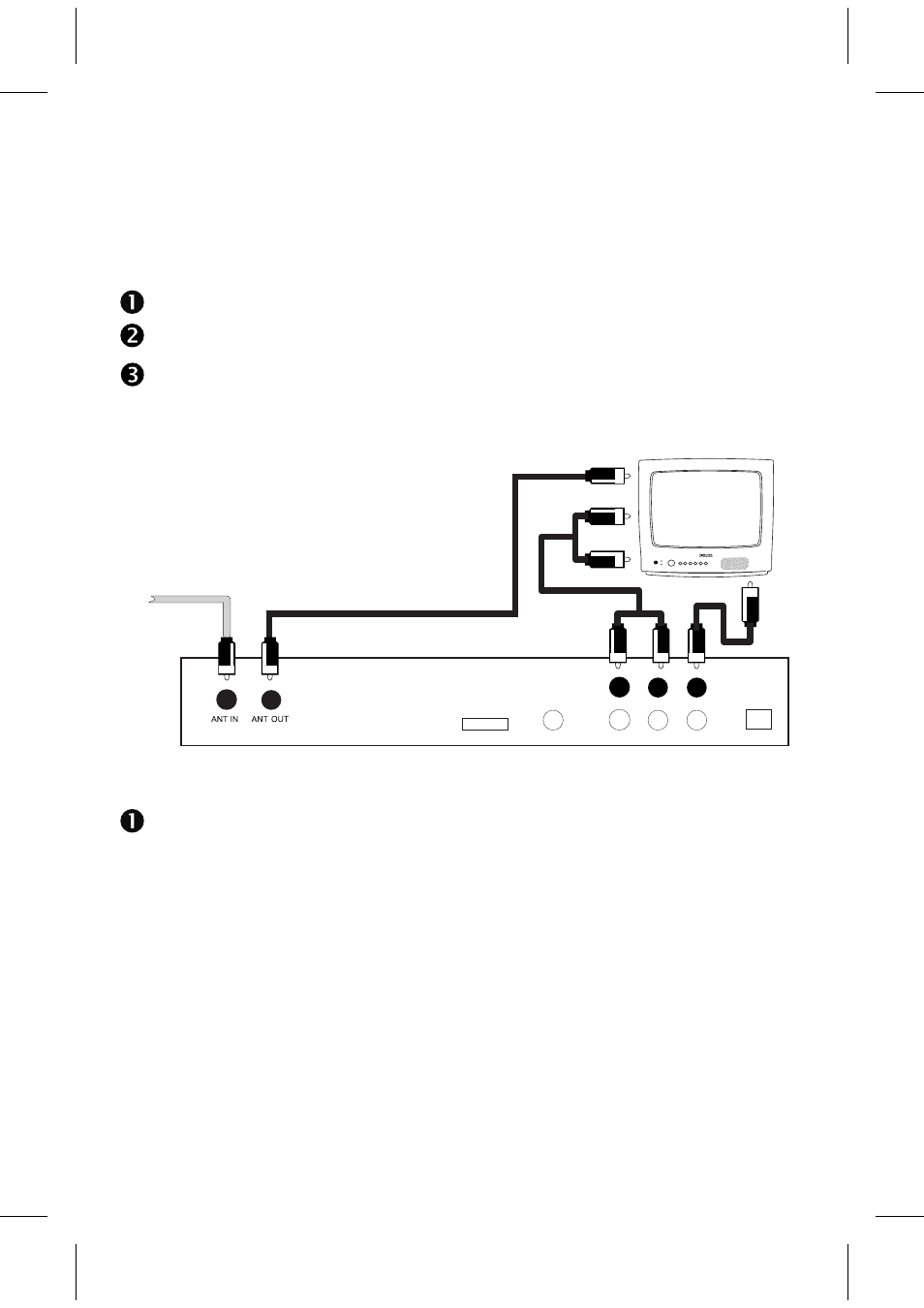

Подключение через стандартный видеовыход CVBS
Подключите штекер антенного кабеля к разъему ANT IN приставки.
С помощью соединительного кабеля подключите телевизор к разъемам приставки CVBS, L, R в
соответствии с цветовой маркировкой (разъемы желтого, красного и белого цвета).
Если в Вашем телевизоре отсутствует вход AV на разъемах RCA (желтый, красный и белый разъемы
типа "тюльпан"), но присутствует разъем SCART, то используйте переходник SCART RCA для
подключения к разъемам RCA приставки.
* Дополнительные подключения
Для просмотра аналоговых программ, принимаемых на внешнюю антенну, присоедините выход прис
тавки ANT OUT к антенному входу телевизора.
После выполнения всех подключений, включите приставку (см. п. "ВКЛЮЧЕНИЕ ПРИСТАВКИ") и
переходите к пункту "НАЧАЛЬНАЯ НАСТРОЙКА" в разделе "НАСТРОЙКА ПРИСТАВКИ", либо
воспользуйтесь функциями "АВТОПОИСК" и "НАСТРОЙКА АНТЕННЫ" (см. пп. "АВТОПОИСК
ТЕЛЕПРОГРАММ" и "НАСТРОЙКА АНТЕННЫ").
При использовании оператором нестандартной частоты канала функция "АВТОПОИСК" не найдет
этот канал. В этом случае вместо функций "АВТОПОИСК" и "НАСТРОЙКА АНТЕННЫ" укажите точное
значение частоты в меню "РУЧНОЙ ПОИСК" (см. п. "РУЧНОЙ ПОИСК ТЕЛЕПРОГРАММ"), затем
настройте антенну по индикатору уровня сигнала (аналогично п. "НАСТРОЙКА АНТЕННЫ"). Точное
значение частоты можно узнать у Вашего оператора цифрового телевидения.
ВНЕШНЯЯ
АНТЕННА
АНТЕННЫЙ ВХОД* АУДИОВХОД
(СТЕРЕО)
ТЕЛЕВИЗОР
ВИДЕО
ВХОД
