арматуры 630 EuroSIT подается рабочее
напряжение из контура внутренней провод-
ки котла).
Шаг 4 - Регулятор в положении
„точка“
Запальная и основная
горелки погаснут (если
горят) - первоначальное по-
ложение (в шаге 1).
Предупреждение: Невоз-
можно переместить регулятор в положне-
ние „искра“ в течении 60 секунд, после его
перемещен ия в положнение „точка“, пока
не сработает устройство безопасности га-
зовой арматуры.
Таблица устанавливаемых значений дав-
ления газа на соплах для мощностей кот-
лов PROTHERM 12 (16) KSO при входном
давлении газа 20 мбар:
Элементы регулирования газовой
арматуры (рис. 4):
1 - датчик термостата;
2 - винт настройки максимального расхода
газа;
3 - винт настройки минимального расхода
газа;
4 - регулятор (ручка управления);
5 - настройка подачи газа на запальную
горелку;
6 - место измерения давления газа на входе
газовой арматуры;
7 - место измерения давления газа на выходе
из газовой арматуры;
8 - подсоединение запальной горелки;
9 - соединение термопары;
10, 12 - вход газа;
11, 13 - выход газа.
Предупреждение: Поворот регулятора га-
зовой арматуры в требуемое положение
возможен только при одновременном лег-
ком его нажатии.

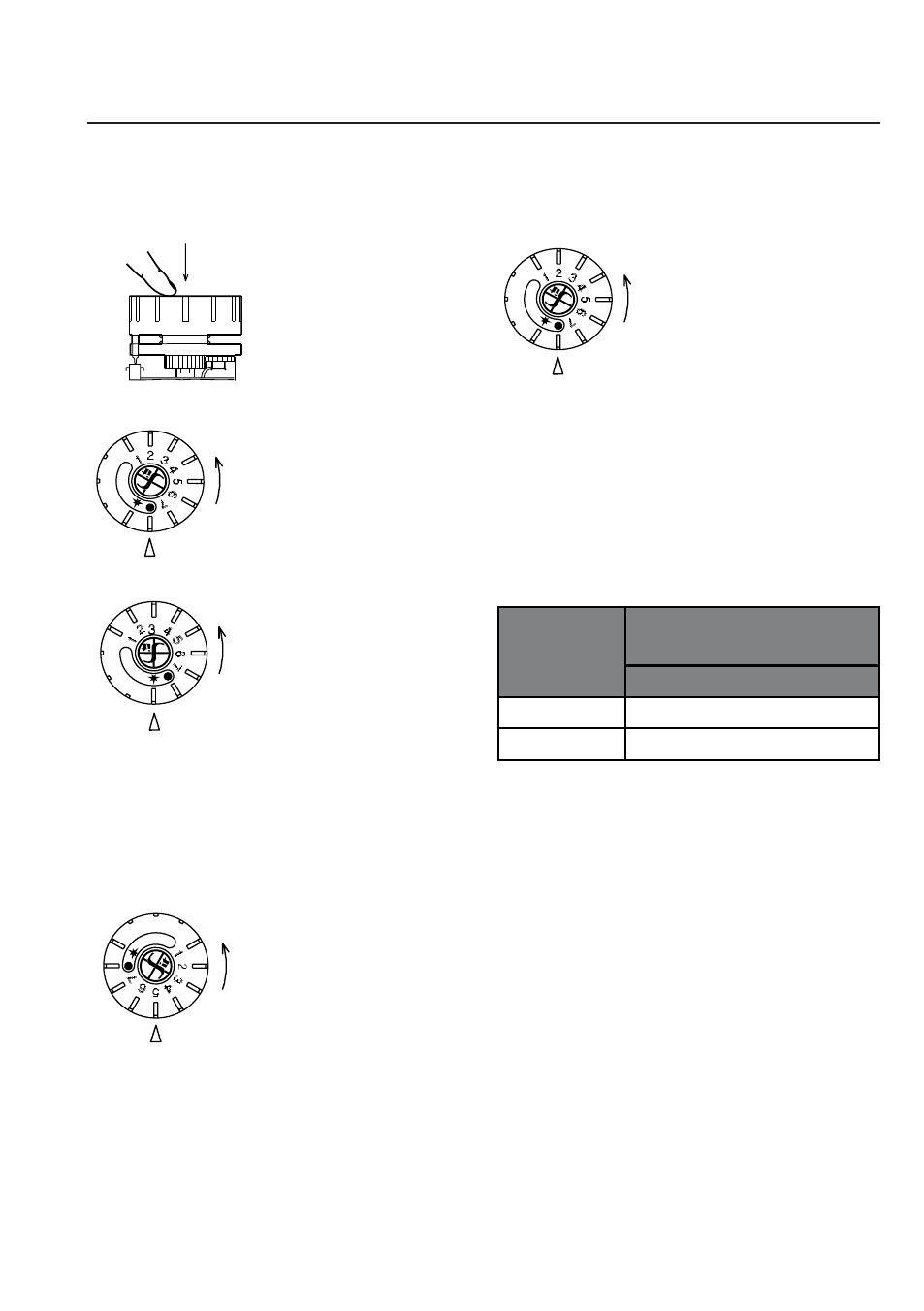

Шаг 1 - Регулятор в положении
„точка“
Запальная и основная го-
релки отключены
(подача газа к ним заблоки-
рована)
Шаг 2 - Регулятор в
положении „искра“
В этом положении
регулятор газовой
арматуры держится нажа-
тым до упора(!), одновре-
менно нажимается (не-
сколько раз) кнопка пьезорозжига, пока не
зажжется запальная горелка. Регулятор де-
ржится нажатым (10 секунд после розжига
запальной горелки), пока не нагреется тер-
мопара, потом регулятор можно отпустить
(подача газа к основной горелке остается
заблокированной).
Шаг 3 - Регулятор в
положении „1 - 7“
Подача газа к основной го-
релке разблокирована и
розжиг горелки управля-
ется автоматически (горелка розжигается,
если на закрывающийся электровентиль
Последовательность при розжиге и отключении котла
Тип
Давление газа
(мбар)
Прир. газ
12 KSO 10,5
16 KSO 9,3
