1

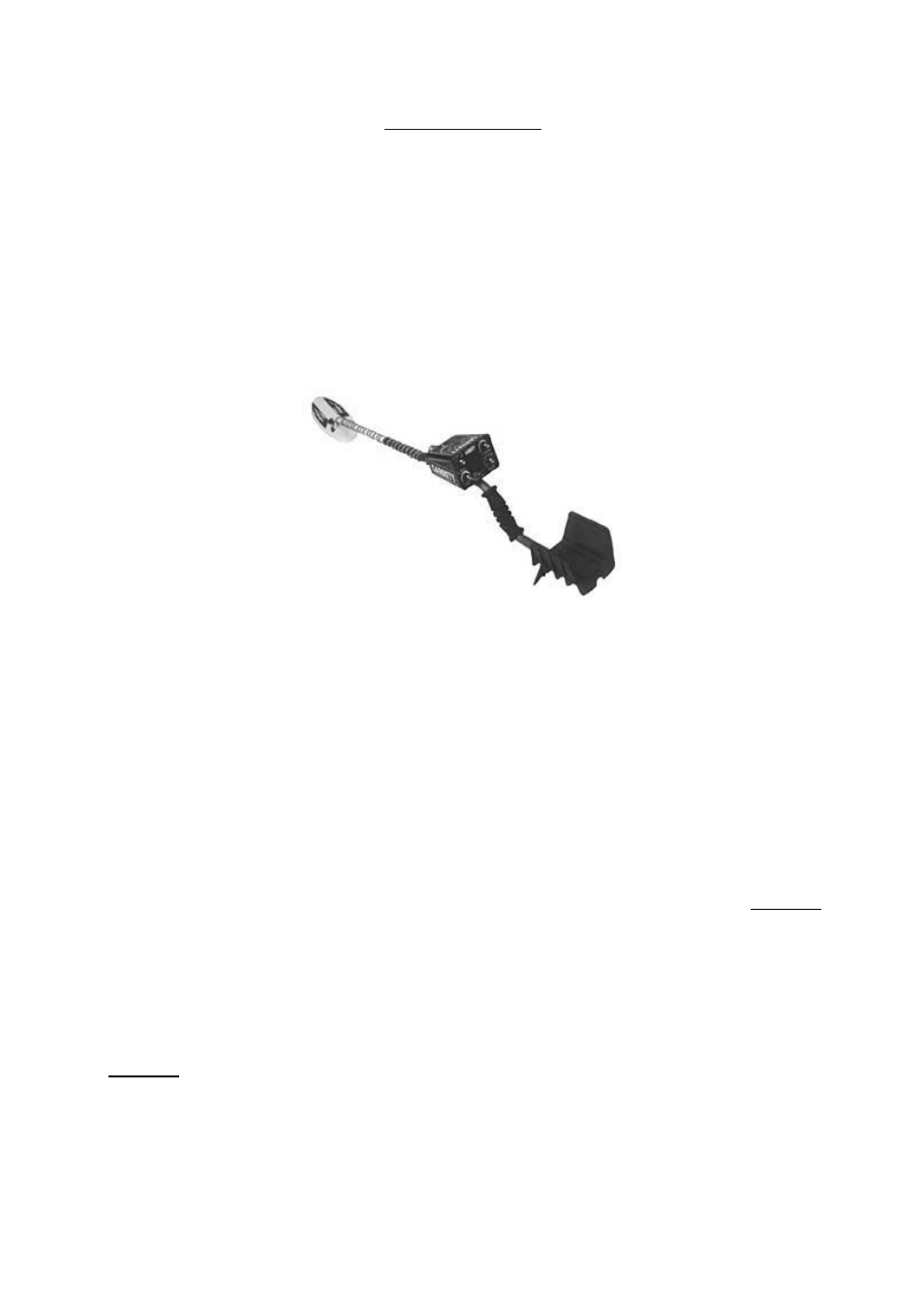

МЕТАЛЛОДЕТЕКТОР
SCORPION GOLD STINGER
Руководство пользователя
ИНСТРУКЦИИ ПО СБОРКЕ
1. Сожмите концы пружинного держателя, на которых имеются колпачки-защелки, и
вставьте его концом с колпачком в нижнюю штангу металлодетектора таким образом,
чтобы концы с колпачками выступали из отверстий. Это позволит установить штангу
в сборе на электронный блок и отрегулировать общую длину металлодетектора для
удобства работы.
2. Два пружинных держателя установлены на предприятии-изготовителе в верхнюю
штангу для установки, при необходимости, корпуса металлодетектора на штангу.
3. Подсоедините нижнюю штангу к поисковой катушке, вставив две резиновые шайбы в
штангу и надев поисковую катушку на штангу. Вставьте болт в отверстия и вручную
затяните два зажимных маховичка.
4. Вставьте верхнюю штангу в нижнюю, после чего установите обе собранных штанги на
корпус металлодетектора, отпустив колпачки и зафиксировав штангу на корпусе.
Отрегулируйте рабочую длину по мере необходимости.
5. Аккуратно обмотайте провод поисковой катушки вокруг штанги, сделав первый виток
поверх штанги.
6. Вставьте штекер провода в разъем корпуса металлодетектора и плотно затяните
вручную.
