4

Инструкция по эксплуатации • Настeнный газовый котел U022/U024 • Видання 07/2006

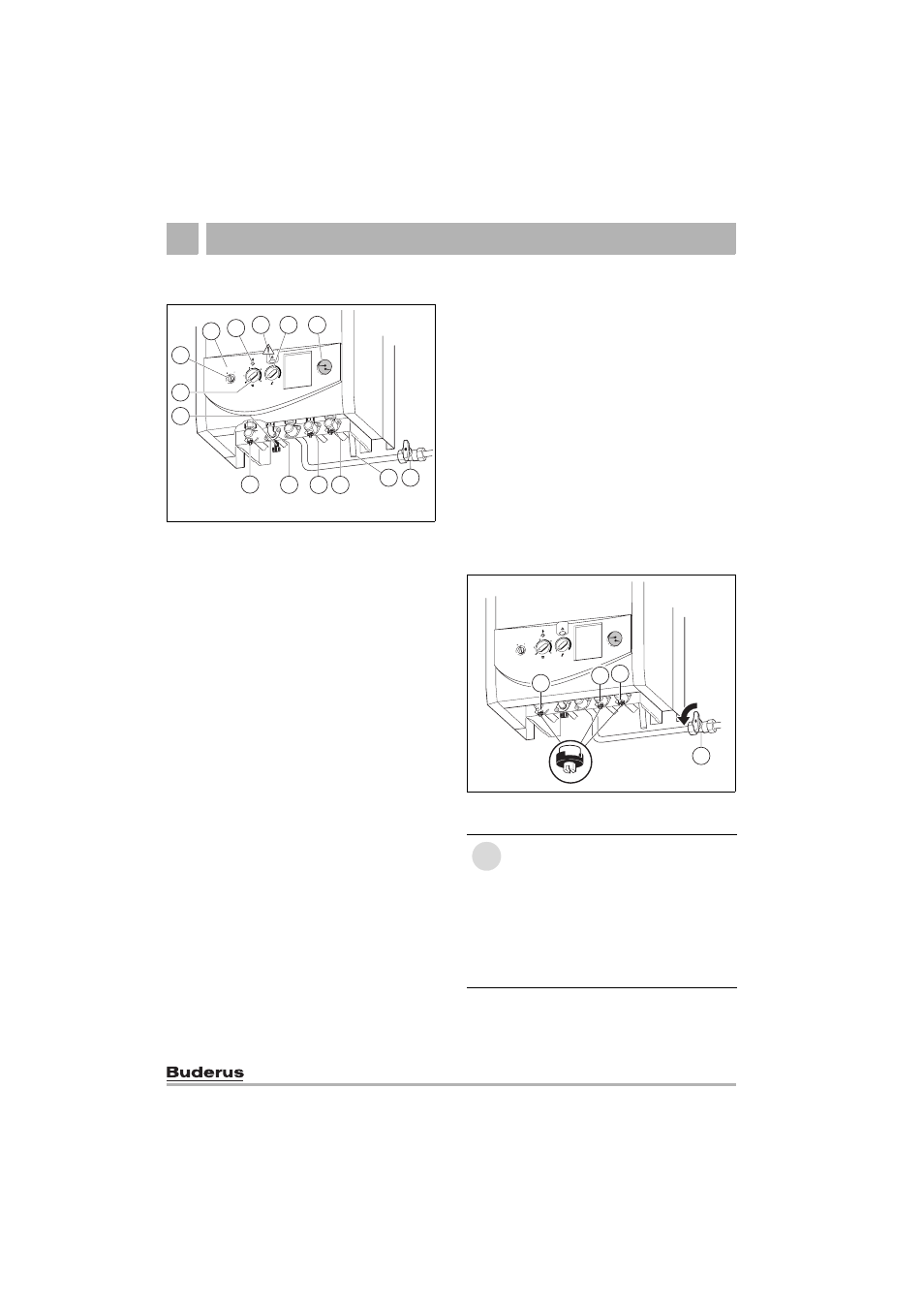

Обзор элементов управления

1

Оставляем за собой право на изменения!

1

Обзор элементов управления

Рис 1

8.1

Манометр/термометр

15.1

Выпускная труба

38

Устройство для доливки

61

Индикатор неисправностей и кнопка сброса сигнала о
неисправности

135

Главный выключатель

136

Терморегулятор подающей линии отопительного контура

170

Сервисные краны в подающей и возвратной линиях

171

Горячая вода

172

Газовый кран (закрыт)

173

Запорный клапан холодной воды

295

Наклейка с типом прибора

310

Терморегулятор горячей воды

363

Контрольная лампа режима работы горелки

2

Ввод в эксплуатацию

2.1

Перед вводом в эксплуатацию

Открыть газовый кран (172)

B Нажать на рукоятку и повернуть ее влево до

упора (рукоятка в направлении потока = кран
открыт).

Сервисные краны (170)

B Повернуть четырехгранник ключом таким

образом, чтобы насечка совпала с направлением
потока (см. деталь).Насечка поперек
направления потока = кран закрыт.

Угловой вентиль холодной воды (173)

B Повернуть четырехгранник ключом таким

образом, чтобы насечка совпала с направлением
потока (см. рис.). Насечка поперек направления
потока = кран закрыт.

Рис 2

Контроль давления воды в сети отопления

B Стрелка индикатора на манометре (8.1) должна

показывать 1 - 2 бара.

172

15.1

170

38

6 720 610 716-01.1 O

171

170

173

295 363

310

61

8.1

136

135

i

Специалист обязан показать Вам,
каким образом осуществляется
доливка воды. Если Вы не получили
инструкций от специалиста, обратитесь
в специализированную фирму.
Устройство для доливки воды
расположено в нижней части прибора,
между подключением для подающей
линии отопительного контура и
подключением для горячей воды
(поз. 38, рис. 1)

%

%

%! %

6 720 610 716-02.1 O
