Подключение внешней
аппаратуры
•
Ниже следует описание, как использовать и подключать Телевизор к другой Aудио-Bидео
аппаратуре. Также используйте для справок руководства по эксплуатации тех приборов, которые
подключаются.
•
Выходные зажимы телевизора (
MONITOR)
выводят передаваемые видео- или аудиосигналы или
принимают сигналы из входных терминалов (a).
Вы можете записать Телевизионную программу или
воспроизвести видеозапись, подсоединив
Видеомагнитофон oт выходных терминалов (
MONITOR) к входным терминалам
Видеомагнитофона.
•
Вы можете воспроизвести запись, подсоединив
другой Видеомагнитофон (или видеокамеру и т.д.)
от выходных терминалов Видеомагнитофон к
входным терминалам a(3).
Примечания
•
Если Вы используете только один Видеомагнитофон
для записи и воспроизведения, в Телевизоре и/или
Видеомагнитофоне могут происходить необычные
явления.
•
Не подключайте один Видеомагнитофон к выходным
и входным терминалам Телевизора одновременно,
так как зто может вызвать помехи.
•
На Вашем проигрывателе DVD должны быть
выходные терминалы либо P
B
,P
R
либо C
B
,C
R
. Для зтого
Телевизора подходит любой тип.
Подключение видео-и аудиоаппаратуры

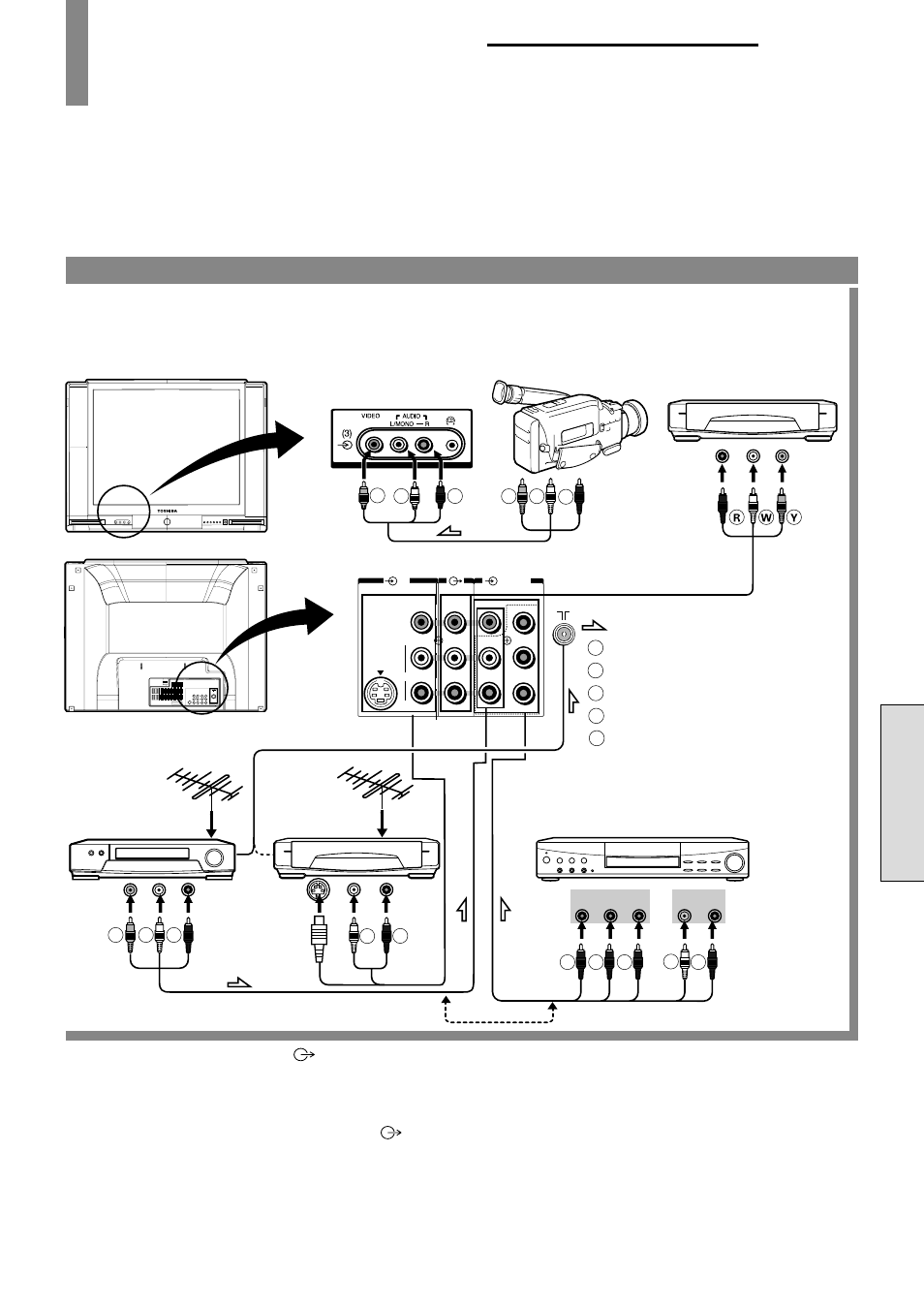

Вы можете подключить видеоаппаратуру, такую как Видеомагнитофон и видеокамера, к этому Tелевизору и
получать удовольствие от высококачественного изображения. Если Ваша видеоаппаратура имеет выходной
терминал S-VIDEO, подсоедините его ко входному терминалу S-VIDEO на Телевизоре (специальный S-VIDEO тип).
Если такого терминала нет, подсоедините его к видео терминалу (фоно-тип).
Y
W
Y
W
R
W
R
Y
W
R
W
R
Y
R
B
G
Y
R
L/MONO
COMPONENT
VIDEO OUTPUT
AUDIO
OUTPUT
W
R
R
B
G
P
B
/C
B
P
R
/C
R
R
L/MONO
S-VIDEO
VIDEO
Y
P
B/
C
B
P
R/
C
R
(1)
AUDIO
(MONITOR)
(2)/DVD
COMPONENT
VIDEO INPUT
(K Антенному входу)
Видеокамера
и т.д.
Антенный выход
K аудиовыходам
K видеовыходу
K выходу
S-VIDEO
K аудиовыходам
Или Y P
B
/C
B
P
R
/C
R
или VIDEO терминал
K видеовыходу
Зад
Перед
K аудиовыходам
Проигрыватель DVD,
Проигрыватель Лазерных
Дисков и т.д.
Видеомагнитофон
с терминалом
S-VIDEO
Видеомагнитофон
баз терминала
S-VIDEO
K видеовходу
K аудиовходам
: Направление сигнала
: Жёлтый (видео)
: Белый (аудио L/MONO)
: Красный (аудио R, P
R
/C
R
)
: Зелёный (Y)
: Голубой (P
B
/C
B
)
