Схема соединений – Инструкция по эксплуатации Kenwood DVF-3400
Страница 11
11

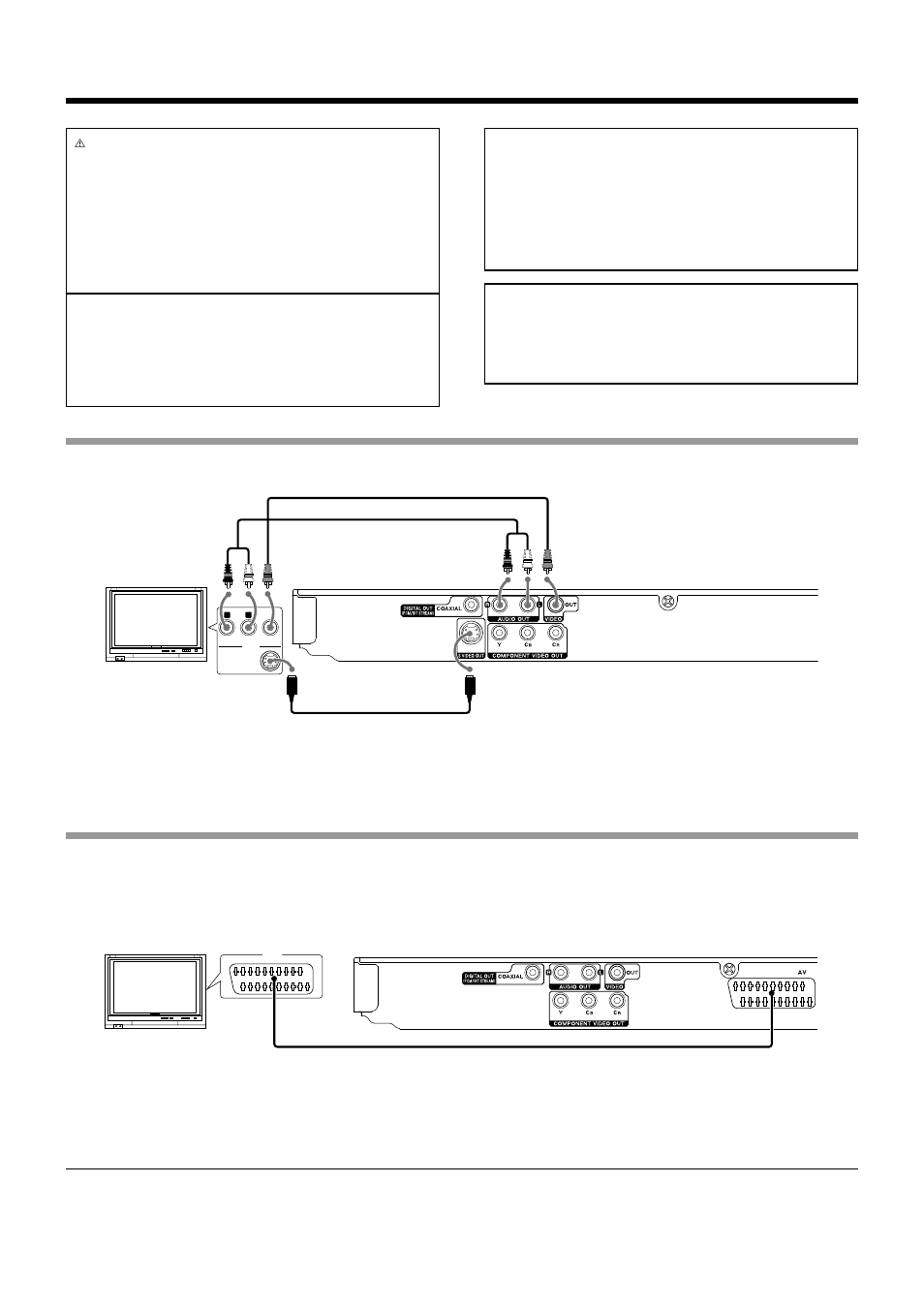

Схема соединений
Замечание:
Убеждайтесь в том, что DVD-проигрыватель подключен к телевизору напрямую, а не через видеомагнитофон. В противном случае
изображение с DVD-проигрывателя будет искажено системой защиты от копирования.
Подключение к телевизору с разъемом СКАРТ (для Европы)
INPUT
SCART
См.раздел «Выбор сигнала на выходе на телевизор (только для Европы)» - см.стр.17.
Телевизор
Пример задней панели (для Европы)
* Кабель с разъемом СКАРТ (приобретается дополнительно)
Подключение к телевизору с композитным видеовходом или входом S-video
INPUT
AUDIO
VIDEO
R
L
S VIDEO
Телевизор
Видеокабель
Аудиокабель
Пример задней панели (для Австралии)
* Кабель S-video (приобретается допол-
нительно) (кроме Европы)
* Подключайте или только видеокабель (композит-
ный), или только кабель S-video.
ПРЕДОСТЕРЕЖЕНИЕ
При установке системы соблюдайте следующие меры предо-
сторожности. Недостаточное рассеяние тепла может привес-
ти к перегреву проигрывателя и возникновению неисправно-
стей или огня.
- Не ставьте на проигрыватель предметы, которые будут препятство-
вать рассеянию тепла.
- Оставляйте вокруг проигрывателя свободное пространство.
Сверху: 50 см и более
Сбоку: 10 см и более
Сзади: 10 см и более
Устанавливайте проигрыватель так, чтобы сетевая розетка
была легко доступна, и в экстренных случаях немедленно
отключайте сетевой шнур от сетевой розетки. Обратите вни-
мание на то, что после нажатия на сетевую кнопку питание
проигрывателя не отключается полностью. Чтобы полностью
отключить проигрыватель, необходимо отсоединить сетевой
шнур от сетевой розетки.
Предупреждение по подключению
Не подключайте сетевой шнур к электрической сети до тех
пор, пока не будут выполнены все прочие соединения. Перед
отключением кабелей нажмите сетевую кнопку, чтобы выклю-
чить проигрыватель, и отсоедините сетевой шнур от сети.
Сбой микрокомпьютера
Если проигрыватель работает неправильно или на дисплее
появляется неправильная информация, хотя все подключе-
ния выполнены правильно, выполните сброс параметров мик-
рокомпьютера, как описано в разделе «Сброс параметров
микрокомпьютера» (см.стр.32).
