Инструкция по эксплуатации FERROLI CMA 19-51 R-410A
Страница 26
26
СИСТЕМА КОНТРОЛЯ

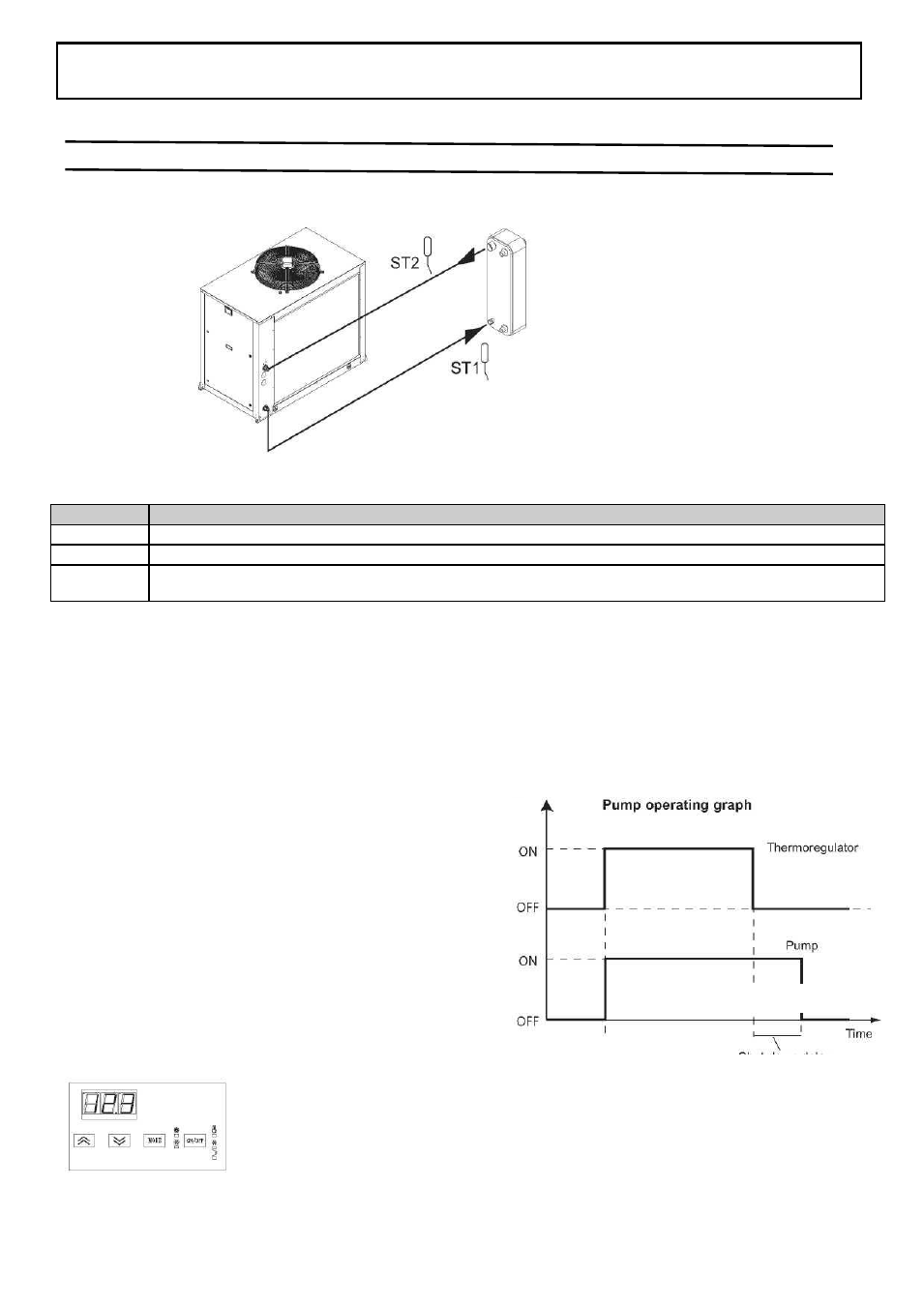

Вариант В: регулирование посредством датчика температуры воды на входе и выходе из теплообменника
Для конденсаторных агрегатов типов SR – режим только охлаждение и SP – тепловой насос
Параметры, необходимые для данной конфигурации, указаны в следующей таблице:
Параметр
Описание
H28=0
Агрегат типа SP для работы в режиме только охлаждение / Н28=1 SP – тепловой насос
H05=1
Аналоговый вход для температуры воды на выходе из теплообменника
H06=1
Аналоговый выход для датчика воды на выходе из теплообменника/устройство сигнального оповещения о
состоянии нагревательных элементов защиты от замерзания
Дополнительная конфигурация нагревательных элементов/воды защиты от замерзания:
Введите параметр Н24=0 для запуска режима контроля нагревательных элементов
– выберите выводной датчик S2 в качестве контролирующего устройства нагревательных элементов для режимов Нагрев и
Охлаждение [параметры r04=1, r05=1]
– для того, чтобы нагревательные элементы в режиме размораживания включались только по запросу регулятора
нагревэлементов, выберите [параметр r01=0]
– для того, чтобы нагревательные элементы в режимах Охлаждение и Нагрев включались только по запросу регулятора
нагревэлементов, выберите [параметр r02=1]
– для того, чтобы нагревательные элементы включались по запросу регулятора нагревэлементов в выключенном
состоянии или в режиме ожидания, выберите [параметр r06=1]
ST1 =
датчик воды на входе в теплообменник
ST2 =
датчик защиты от замерзания /воды на
выходе из теплообменника
Конфигурация производительности насоса [параметр Н22=0]
Режим работы насоса должен быть установлен в расчете на
продолжительную работу [параметр Р01=0]
Насос включен всегда, когда на агрегат подается ток, и он
продолжает работу. Насос отключается спустя определенное
время, задаваемое параметром Р03, после выключения того, как
агрегат выключен или переключен в режим ожидания.
См. график справа.
Никогда не выбирайте иные режимы работы, если параметр
Р01 не равен 0.
Состояние
Примечание:
Если пульт дистанционного управления установлен в данной конфигурации, возможными
являются следующие команды: 1 – отобразить состояние агрегата и 2 – смена режимов
охлаждение/нагрев и 3 – дистанционное включение/выключение.
Температурные показатели, считываемые датчиком ST1, отображаются во время обычной
работы агрегата.
Для справки об электрических подключениях, необходимых для подключения пульта
дистанционного управления, обращайтесь к пункту 4 главы „Подключения, производимые
в месте установки‟.
График работы насоса
Терморегулятор
Насос
Время
Задержка выключения
насоса Р03
