A Для модели DCR-HC96E:
соединительный кабель A/V
(прилагается)
Устройство Handycam Station и
видеокамера оснащены гнездами A/V.
Подключите соединительный кабель
A/V к Handycam Station или
видеокамере, в зависимости от схемы
подключения.
B Для модели DCR-HC96E:
соединительный кабель A/V со
штекером S VIDEO
(приобретается отдельно)
При подсоединении к другому
устройству с помощью гнезда S VIDEO
с использованием соединительного
кабеля A/V с кабелем S VIDEO
изображение может быть
воспроизведено более достоверно, чем
с помощью прилагаемого
соединительного кабеля A/V.
Подсоедините красный и белый
штекеры (левый/правый
аудиосигналы) и штекер S VIDEO
(канал S VIDEO) соединительного
кабеля A/V. В этом случае не нужно
подключать желтый штекер
(стандартный видеоштекер). Звук
выводиться не будет, если подсоединен
только кабель S VIDEO.
C Кабель i.LINK (приобретается
отдельно)
Используйте кабель i.LINK для
подсоединения видеокамеры к другим
устройствам, оснащенным гнездом
i.LINK. Видео- и аудиосигналы
передаются в цифровом виде, что
обеспечивает высокое качество
изображения и звука. Следует помнить,
что невозможно вывести изображение
и звук отдельно друг от друга.

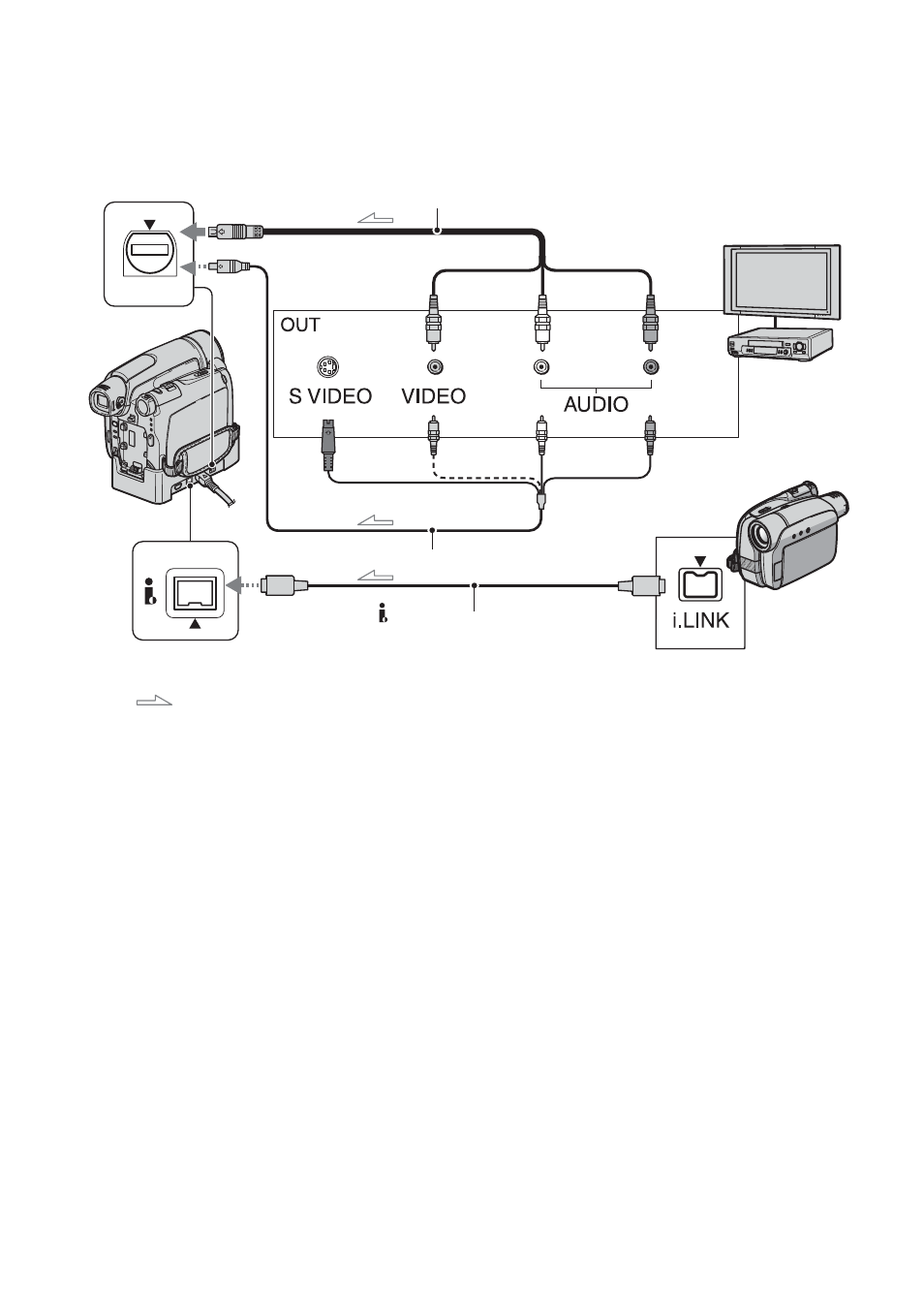

A/V
DV 2
1
3
Гнездо A/V (DCR-HC96E)
(желтый) (белый) (красный)
: прохождение сигнала
К гнезду S VIDEO
К гнезду
i.LINK К интерфейсу DV
(i.LINK)
Телевизор
или
видеомаг-
нитофон и
т.п.
Гнезда AUDIO/
VIDEO
DCR-HC46E/HC96E:
Аудио-
видео
устройство
с выходным
гнездом
i.LINK
Запись изображений с телевизора или видеомагнитофона и т.п.
