GREENLINE
Инструкция по эксплуатации РУССКИЙ
•

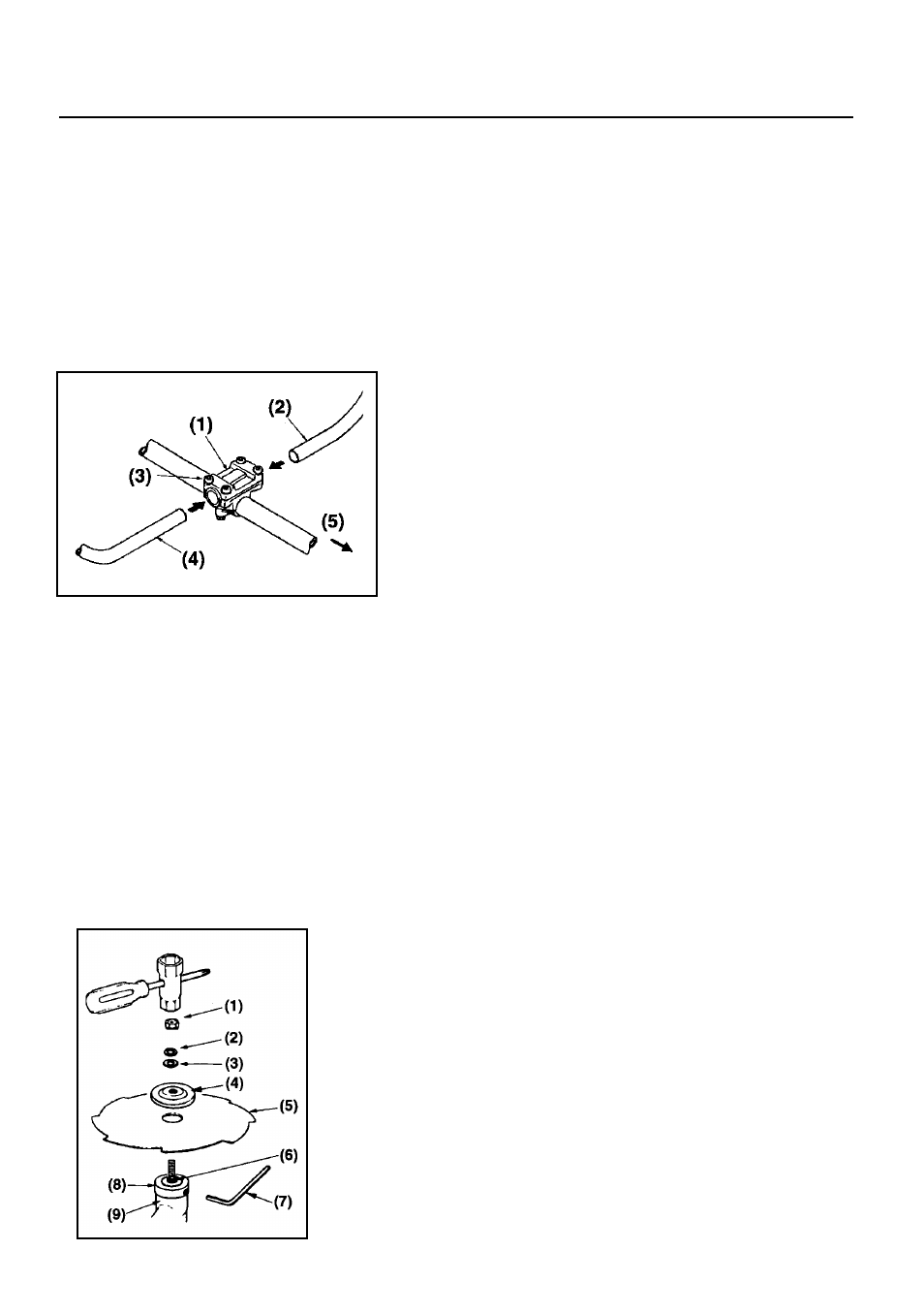

Приложите снизу пластмассовую скобы 1 и стяните ее четырьмя
винтами.
Рисунок 2
2. Установка режущего элемента (Ножа)
•
В стопорное отверстие 9 (рис. 3) вставьте стопор 7,
•
установите нож на шкив 8,
•
установите фланец 6 на вал ,
•
установите тарельчатую шайбу 4 и наверните гайку 1 с левой
резьбой на вал ,
•
после чего затяните ее торцевым ключoм.
Рисунок 3
12
