Страница 26
26
ПОДКЛЮЧЕНИЕ
ДРУГОЙ АППАРАТУРЫ
:
Синий (P
B
/C
B
)
: Направление сигнала
: желтый (видео)
: белый (аудио L/MONO)
: красный (аудио R)
Разъем Y P
B
/C
B
P
R
/C
R
или разъем VIDEO
Зад
Перед
Проигрыватель DVD, лазерных дисков и т.п.
Видеомагнитофон с
разъемом S-VIDEO
Видеомагнитофон без
разъема S-VIDEO
Y
W
Y
W
R
W
R
Y
W
R
W
R
Y
R
B
R
Y
L/MONO
COMPONENT
VIDEO OUTPUT
AUDIO
OUTPUT
W
R
R
B
Y
P
B
/C
B
P
R
/C
R
P
B/
C
B
P
R/
C
R
R
L/MONO
VIDEO
VIDEO
AUDIO
R
L/MONO
VIDEO/Y
AUDIO
(MONITOR)
COMPONENT VIDEO INPUT
/ DVD
(2)
(1)
S-VIDEO

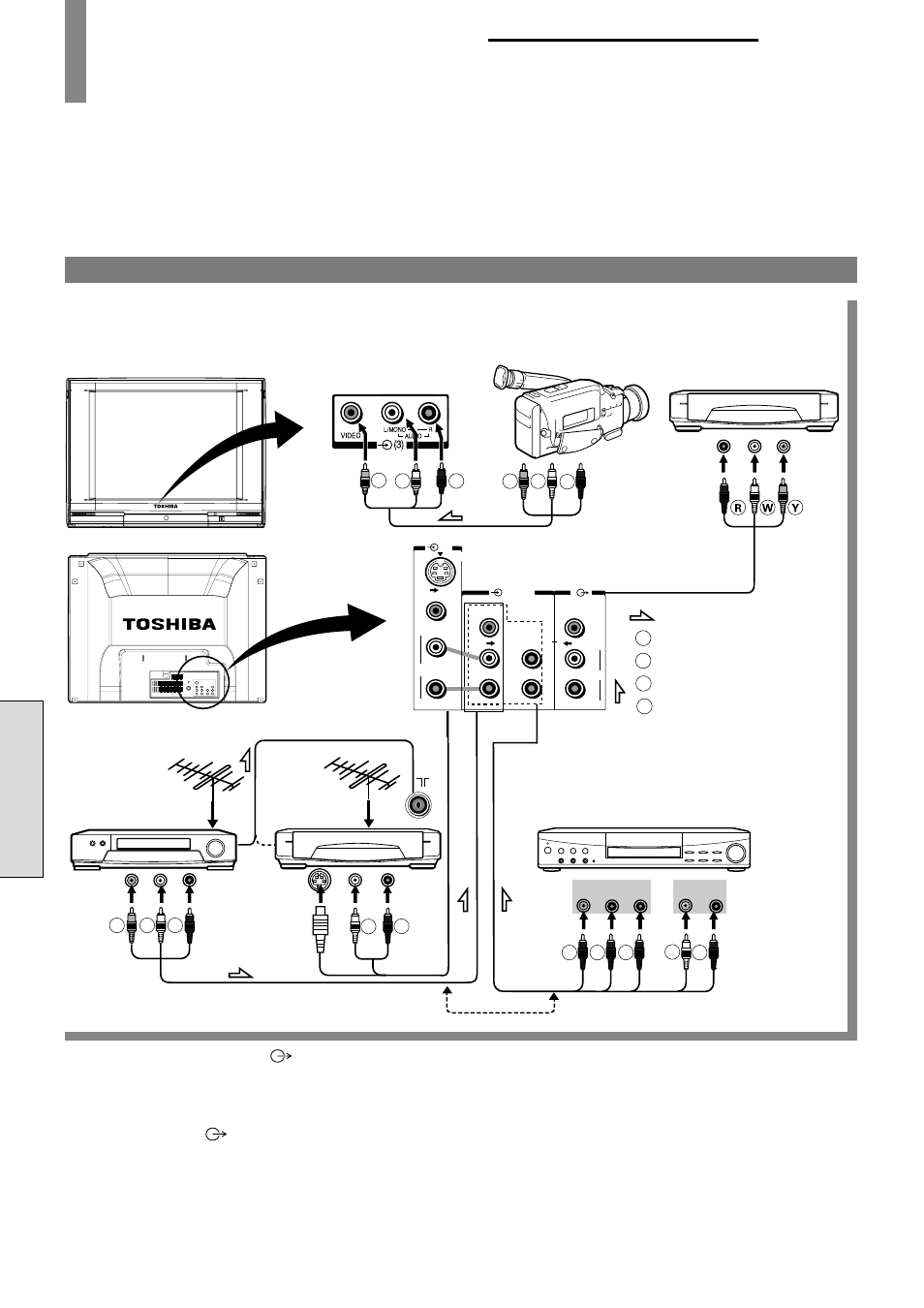

ПОДКЛЮЧЕНИЕ ДРУГОЙ АППАРАТУРЫ
Подключение внешней
аппаратуры
•
Ниже описано, как использовать и проводить подключение телевизора к другой
аудио- и видеоаппаратуре.
Подключение видеоаппаратуры
Вы можете подключить видеоаппаратуру, такую как видеомагнитофон или видеокамера к этому телевизору и
получать удовольствие от высококачественного изображения.
Если ваша видеоаппаратура оборудована выходным разъемом S-VIDEO, подключайте ее к входному разъему S-VIDEO
(специального типа S-VIDEO) вашего телевизора. Если нет, подключайте ее к видеоразъему (обычного типа).
•
Выходные зажимы телевизора (
MONITOR) выводят
передаваемые видео- или аудиосигналы или входной
сигнал с входных зажимов.
Вы сможете записать телевизионную передачу или
воспроизвести видеозапись, подсоединив выходные
зажимы телевизора (
MONITOR) к входным зажимам
видеомагнитофона.
•
Вы можете воспроизвести видеозапись с другого
видеомагнитофона (или видеокамеры и т.п.), подключив
его выходные разъемы к входным разъемам a(3).
Примечания
•
Если Вы используете только один видеомагнитофон для записи
и воспроизведения, в телевизоре и/или видеомагнитофоне
могут иметь место необычные явления.
•
Не подключайте один видеомагнитофон одновременно к
выходным и входным разъемам телевизора. Это может
привести к возникновению помех.
•
Ваш проигрыватель DVD должен быть оборудован выходными
разъемами P
B
,P
R
или C
B
,C
R
. Этот телевизор может работать с
разъемами обоих типов.
•
Используйте одновременно только один из входных разъемов
a(1): S-VIDEO или VIDEO. Одновременное использование
обоих разъемов может привести к неправильной работе
телевизора и/или видеомагнитофона.
Видеокамера и т.д.
К аудиовыходу
К аудиовходу
К видеовыходу
К видеовходу
К антенному
входу
К выходному
зажиму S-VIDEO
К видеовыходу
К аудиовыходу
К видеовыходу
или
