6
наведите на него Ваш телескоп. Отрегулируйте монтировку так, чтобы
объект был точно в центре поля зрения телескопа.
2. Проверьте, находится ли этот же объект на перекрестии в центре по-
ля зрения искателя.
3. С помощью трех юстировочных винтов приведите выбранный Вами
объект на перекрестие нитей в центре поля зрения искателя. Закрепи-
те искатель в этом положении.
Работа с телескопом

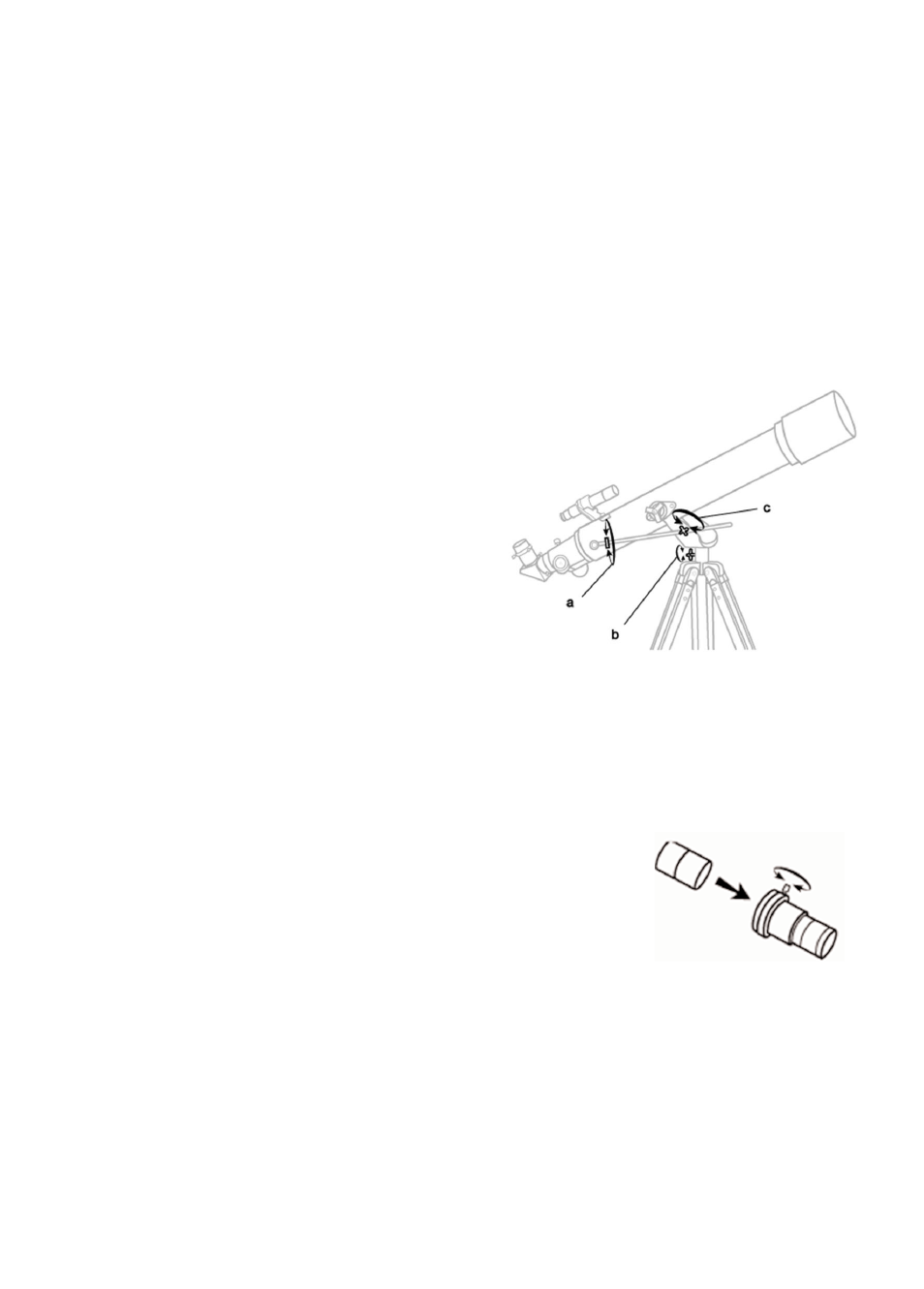

Управление монтировкой AZ2
Ваш телескоп оснащен альт (вверх-
вниз)-азимутальной (вправо-влево)
монтировкой для контроля за движе-
нием оптической части. Ослабьте
стопорный винт оси азимутов b для
того, чтобы произвести движения в
направлении право-лево, а затем
снова зафиксируйте стопор. Ослабь-
те стопорный винт оси высоты c, что-
бы передвинуть телескоп по высоте.
Точная подводка по оси высоты осу-
ществляется вращением механизма
тонких движений по высоте после фиксирования соответствующего
стопорного винта.
Использование линзы Барлоу
Линза Барлоу - это отрицательная линза, которая
увеличивает силу окуляра, уменьшая при этом
эффективное поле зрения. Она увеличивает конус
сфокусированных лучей перед тем, как они
достигают фокальной плоскости, таким образом
увеличивая фокусное расстояние телескопа.
Линза Барлоу, как правило, ставится между
диагональным зеркалом и окуляром телескопа. В некоторых моделях
она может быть установлена между кремальерой и диагональным
зеркалом, где она дает еще большее увеличение. Например, линза,
дающая увеличение 2х при установке после диагонального зеркала,
дает увеличение 3х, если установлена перед ним.
Кроме увеличения фокусного расстояния, использование линзы Барлоу
