8
RU

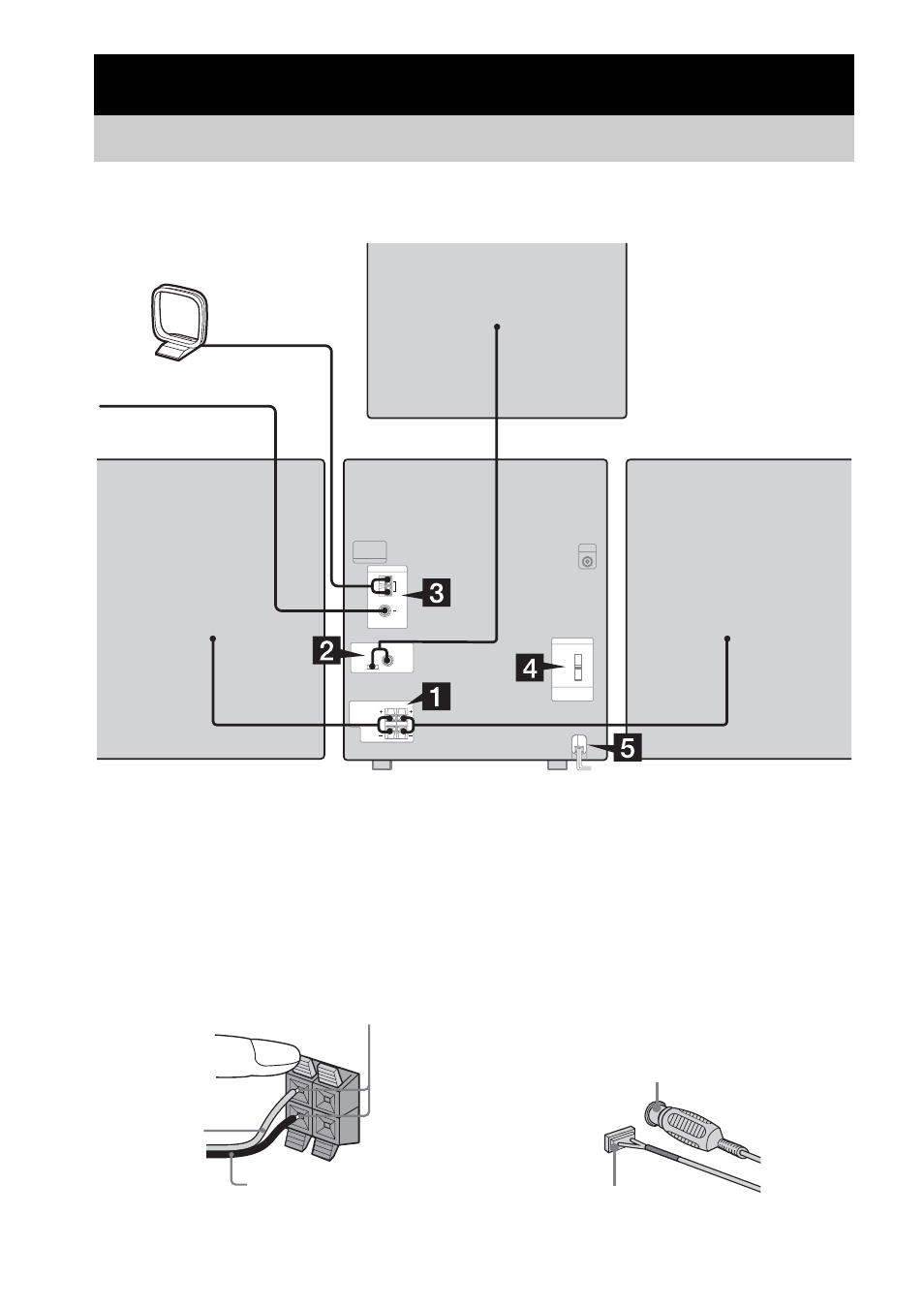

Выполните следующие действия пунктов с 1 по 5 для подсоединения Вашей системы
с помощью прилагаемых шнуров и принадлежностей.
1 Подсоедините акустические
системы.
Подсоедините шнуры правой и левой
акустической системы к гнездам
SPEAKER, как показано ниже.
2 Подсоедините
сверхнизкочастотный динамик.
(Только модели MHC-GX45 и
MHC-RG440S)
Подсоедините шнуры акустической
системы к гнезду SUB WOOFER
OUT и гнезду SUB WOOFER
CONTROL, как показано ниже.
Подготовка к эксплуатации
Подсоединение системы
Рамочная
антенна АМ
Передняя акустическая
система (правая)
Передняя акустическая
система (левая)
Проволочная
антенна FМ
Сверхнизкочастотный
динамик*
* Только модели MHC-GX45 и MHC-RG440S
R
L
+
–
Черный/Полосатый
(#)
Красный/
Однотонный
(3)
Вставьте только оголенную часть
Гнездо SUB WOOFER OUT
Гнездо SUB WOOFER CONTROL
