11
Потолок
С правой
стороны не
менее 25 см
Пол
Крепёжная
пластина
Не менее 8 см
С левой стороны не
менее 25 см
Не менее 230 см

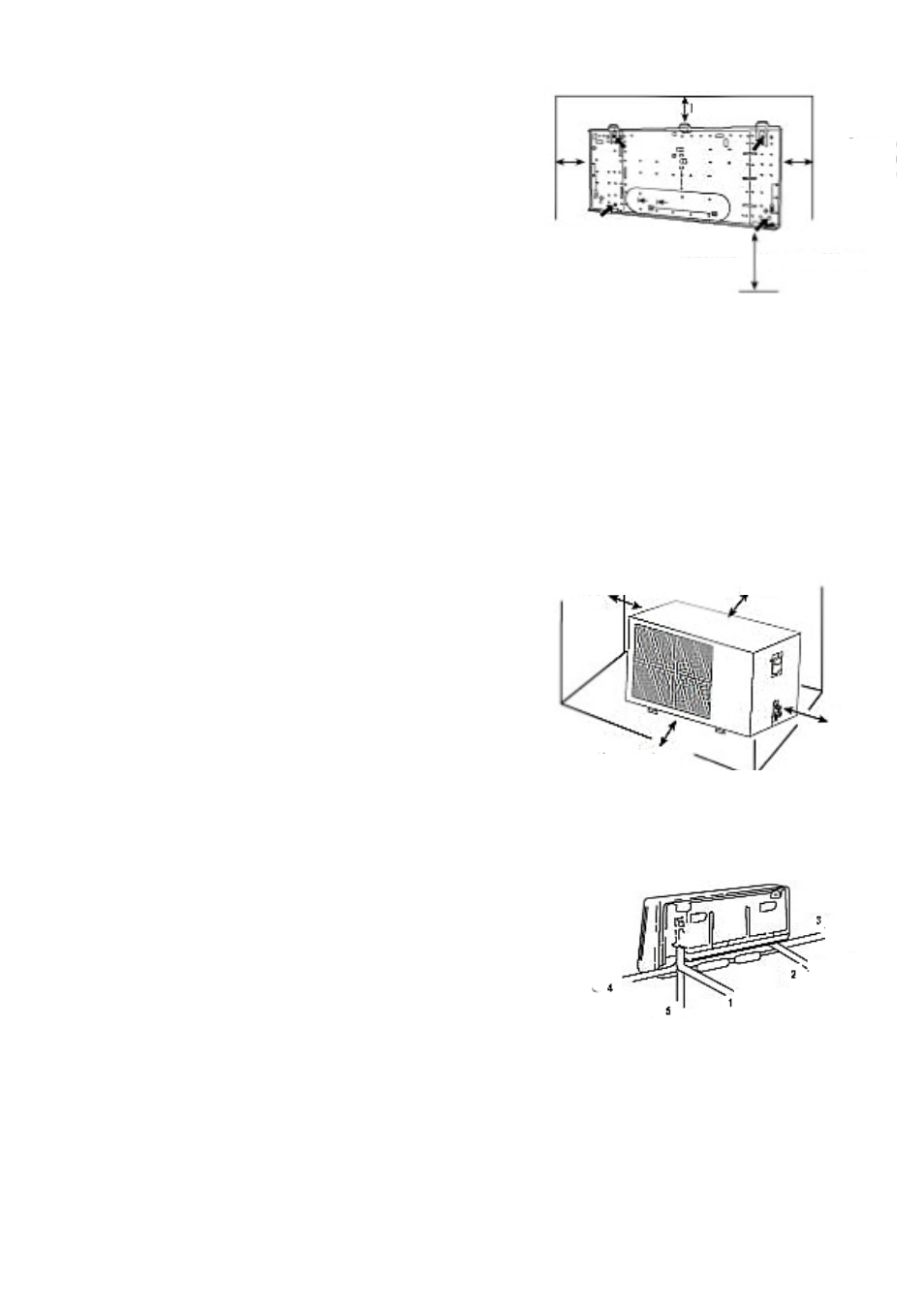

Выбор места установки
Внутренний блок
• Надежно закрепить блок кондиционера на
несущей стене.
• Впускное и выпускное отверстия кондиционера
не должны быть заблокированы какими-либо
предметами.
• Кондиционированный воздух должен свободно
распространяться по всему помещению.
• Рядом с блоком не должны находиться
источники
тепла, горючих газов,
легковоспламеняемые поверхности.
• На кондиционер не должен попадать прямой солнечный свет.
• Вокруг внутреннего блока должно быть достаточно места для удобства ухода и
технического обслуживания. На рисунке показаны рекомендуемые минимальные
расстояния
Внешний блок
• Вокруг наружного блока должно быть
достаточно места для свободной циркуляции
воздуха. На рисунке показаны рекомендуемые
минимальные расстояния.
• Рядом с блоком не должны находиться
источники тепла, горючих газов.
• Наружный блок не следует устанавливать в
излишне запыленных или ветреных местах.
• Место для установки наружного блока
необходимо выбрать с учетом того, чтобы
образующийся при его работе шум и потоки
воздуха не создавали неудобств, проживающим
по соседству людям.
• По крайней мере две стороны наружного блока
должны быть открыты наружу.
Монтаж трубок внутреннего блока
Трубки к внутреннему блоку должны быть
подведены в указанных направлениях 1, 2, 3, 4 и 5. После
этого в подставке блока нужно сделать соответствующие
прорези.
Монтаж крепёжной пластины
Прочно зафиксировать крепежную пластину на стене винтами, предварительно выровняв
ее по уровню. Неровное положение пластины может привести к неравномерному стоку водного
конденсата.
Не менее
10 см Не менее
40 см
Не менее 50 см
Не менее
40 см
Прямой
вывод
Нижний
вывод
Задний
вывод
Левый нижний
вывод
Левый
вывод
