инструкция по эксплуатации
41
StarLine M10/М11 может работать как полностью автономно, без
внешних подключений, так и с внешним питанием, может управлять
одним внешним устройством и иметь один внешний тревожный вход.
Для расширения возможностей устройства необходимо использовать
плату преобразователя питания и расширений. Данная плата
преобразует напряжение питания из 6...28В к требуемому уровню 3.3В,
необходимому для работы устройства.

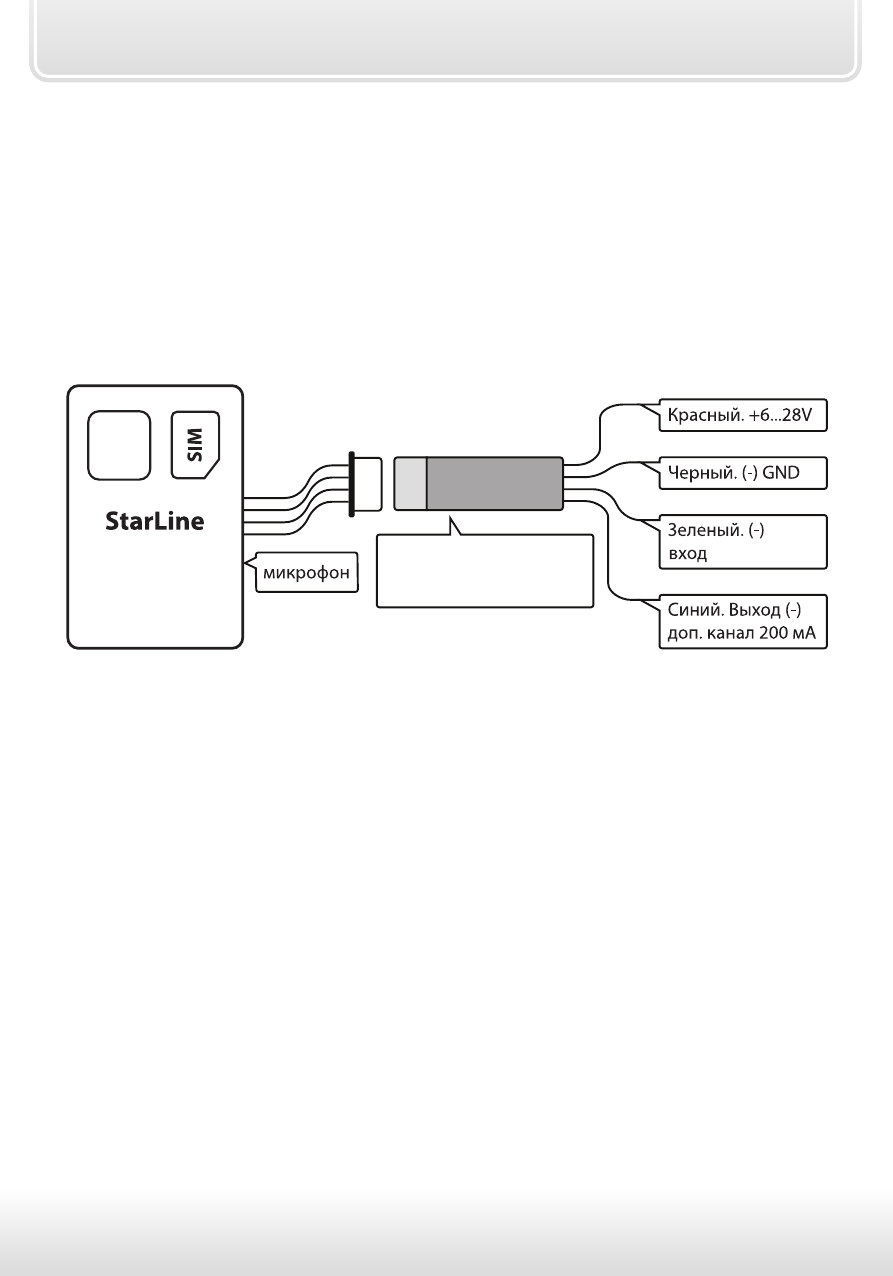

Схема подключения платы расширения:
M10/M11 Плата преобразователя
внешнего питания
и расширений (опция)
GPS
тревоги
Для подключения платы преобразователя питания и расширений
необходимо открыть крышку корпуса устройства и аккуратно снять
верхнюю плату. Между платами находится кабель из 4-х проводов с
разъемом на конце (см. фото на предыдущей странице). Необходимо
вывести этот кабель наружу и соединить его с платой расширения.
Подключение проводов
платы преобразователя питания и
расширений:
Черный провод - подключите к массе.
Красный провод - необходимо подключить к источнику питания
напряжением 6…28 Вольт.
Синий провод - выход дополнительного канала (-) 200мА макс.
Зеленый провод – вход тревоги.
