Соединительн
ые
провода
Соединительные
трубки
Отверстие в
стене
Сливная
трубка
Сливная
трубка
воздуха не создавали неудобств, проживающим
по соседству людям.
• По крайней мере две стороны наружного блока
должны быть открыты наружу.

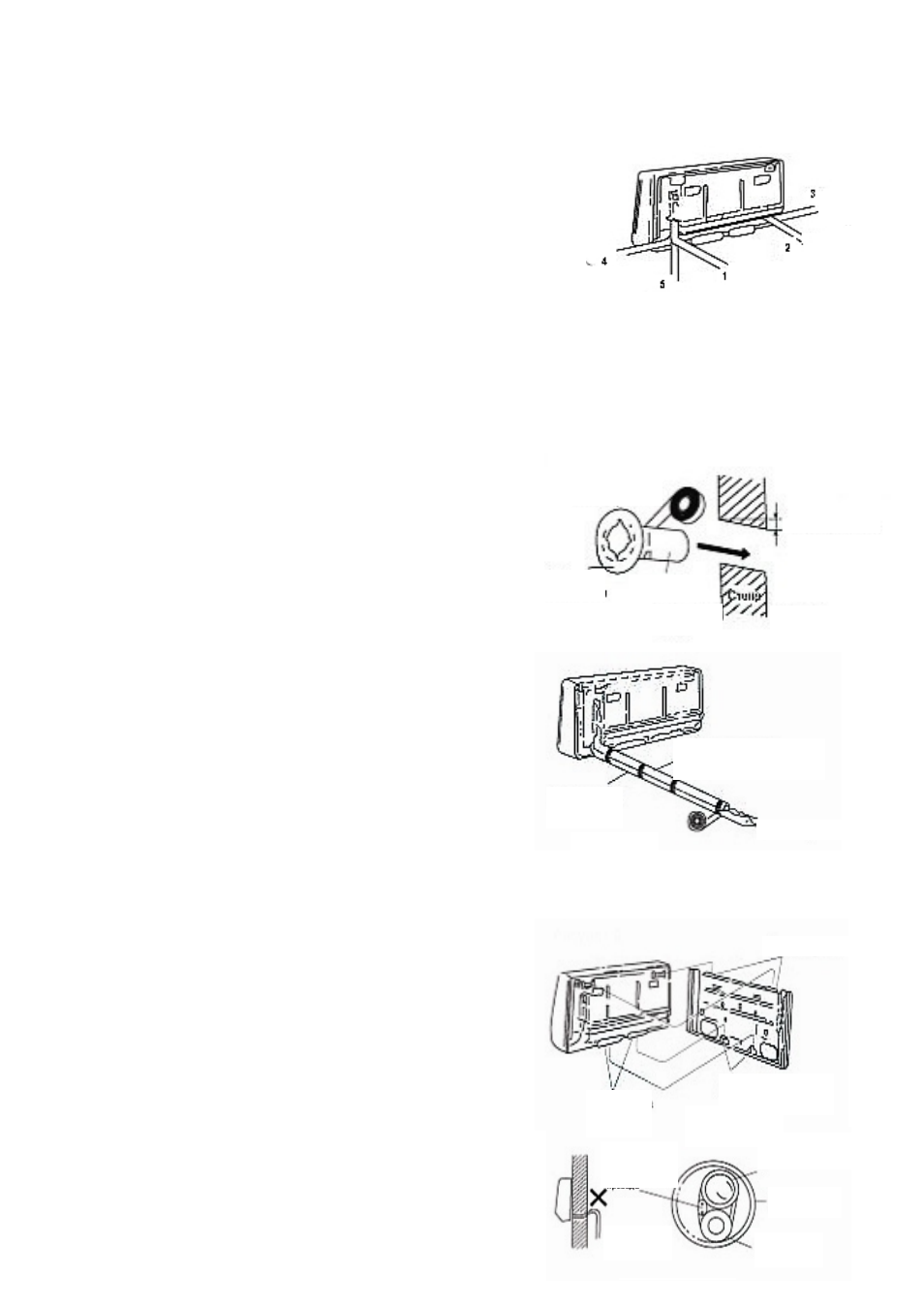

Монтаж трубок внутреннего блока
Трубки к внутреннему блоку должны быть
подведены в указанных направлениях 1, 2, 3, 4 и 5. После
этого в подставке блока нужно сделать соответствующие
прорези.
Монтаж крепёжной пластины
Прочно зафиксировать крепежную пластину на стене винтами, предварительно выровняв
ее по уровню. Неровное положение пластины может привести к неравномерному стоку водного
конденсата.
Сверление отверстий в стене
• Просверлить в стене, несколько ниже
крепежной пластины, отверстия диаметром 65
мм.
• Наружная сторона отверстий должна быть на
5-10 мм ниже внутренней стороны, для
обеспечения равномерного стока конденсата.
Монтаж сливной трубки
• Провести трубки внутреннего блока через
отверстия в стене.
• Плотно связать лентой трубки внутреннего
блока со сливной трубкой, при этом сливная
трубка должна находиться внизу. (При
высокой влажности на проходящем внутри
помещения участке сливной трубки может
конденсироваться вода).
Монтаж внутреннего блока кондиционера
Необходимо:
• Провести через отверстия в стене
соединительные провода, соединительные
трубки и сливную трубку.
• Навесить внутренний блок на крюки в верхней
части крепежной пластины таким образом,
чтобы крюки в нижней части внутреннего
блока совпали с соответствующими зацепами
крепежной пластины.
Необходимо проверить, что:
Закрепить при
помощи ленты
Кольцо
вкладыша
На 3-5 мм ниже
Вкладыш
Внутренняя
Часть стены. Наружная
стена
Прямой
вывод
Нижний
вывод
Задний
вывод
Левый нижний
вывод
Левый
вывод
Трубки внутреннего
блока
Сливная
трубка
Задняя трубка
Нижние
крюки
Верхние крюки
Зацепы крюков
