Руководство по эксплуатации – Инструкция по эксплуатации Supra BLUE DRAGON SBD-A2120
Страница 2

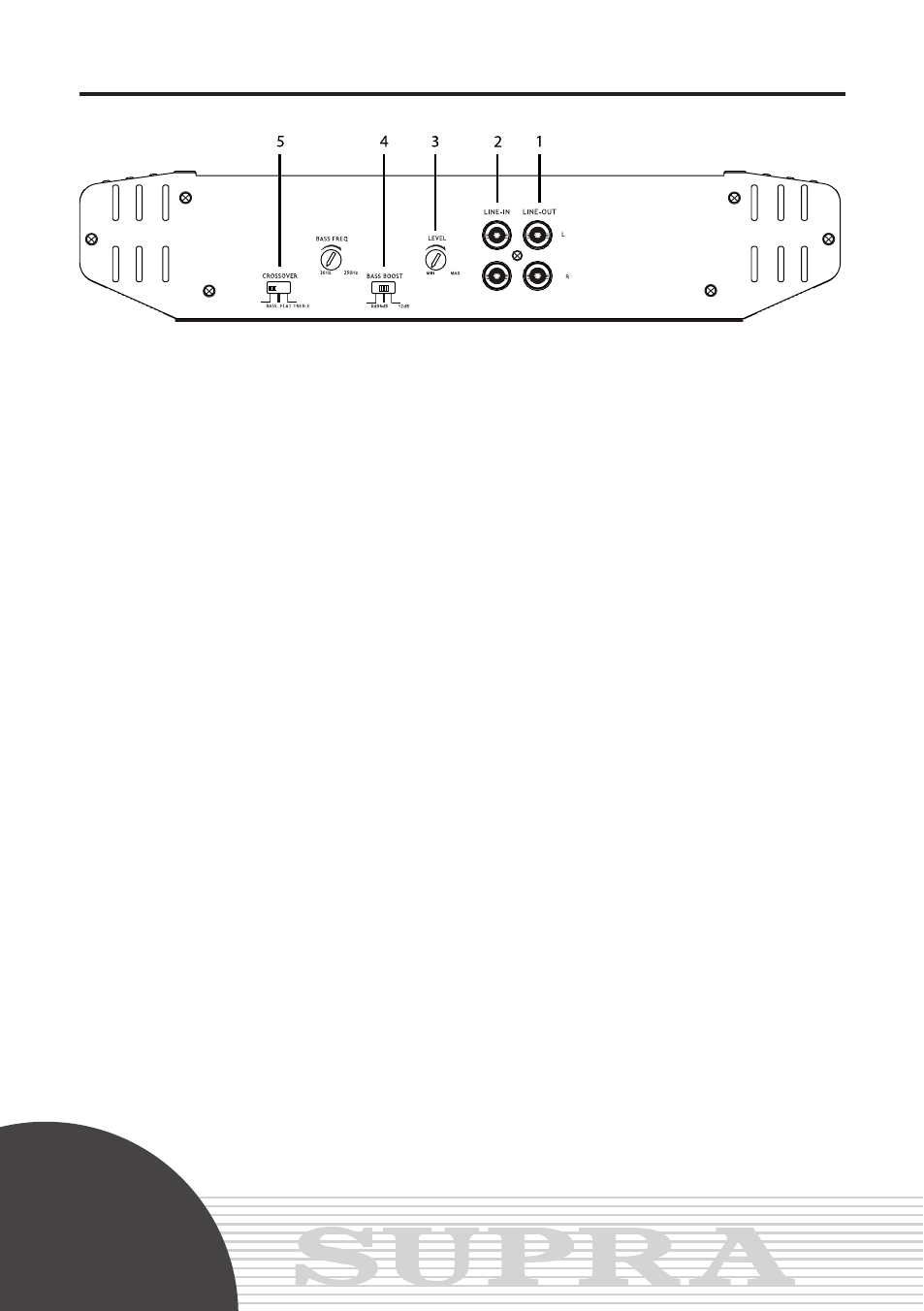

1. Линейный выход (Line-output)
Обеспечивает низкий, высокий прием или полный диапазон сигнала для усилителя или
сигнального процессора
2. Линейный вход (Line-input)
Этот разъем предназначен для подсоединения к головному устройству с RCA выходами.
3. Регулировка входного сигнала (Level)
Этот регулятор (3) предназначен для настройки уровня входного сигнала усилителя. Для
правильной настройки сначала переведите регулятор Level в положение MIN, а регулятор
громкости головного устройства в положение 3/4 от максимума (регуляторы BASS and
TREBLE в нулевом положении). Затем медленно поворачивайте регулятор Level в сторону
положения MAX.
Примечание: При появлении искажений звука поверните регулятор немного назад.
4. Фильтр Bass Boost
Этот фильтр предназначен для срезания одновременно высоких и низких частот. Устано-
вите регуляторы фильтра в нужное положение, при этом на выход усилителя будет пропу-
скаться только разрешенный диапазон частот.
5. Переключатель кроссовера Crossover
Позволяет выбрать режим фильтрации сигнала, подающегося на акустические системы:
LP (НЧ фильтр), HP (ВЧ фильтр) и FLAT (фильтр отключен).
-2-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
