Инструкция по эксплуатации Bosch FR 100
Страница 13
6 720 617 173 (2008/07)
Сведения о принадлежности |
13
RU

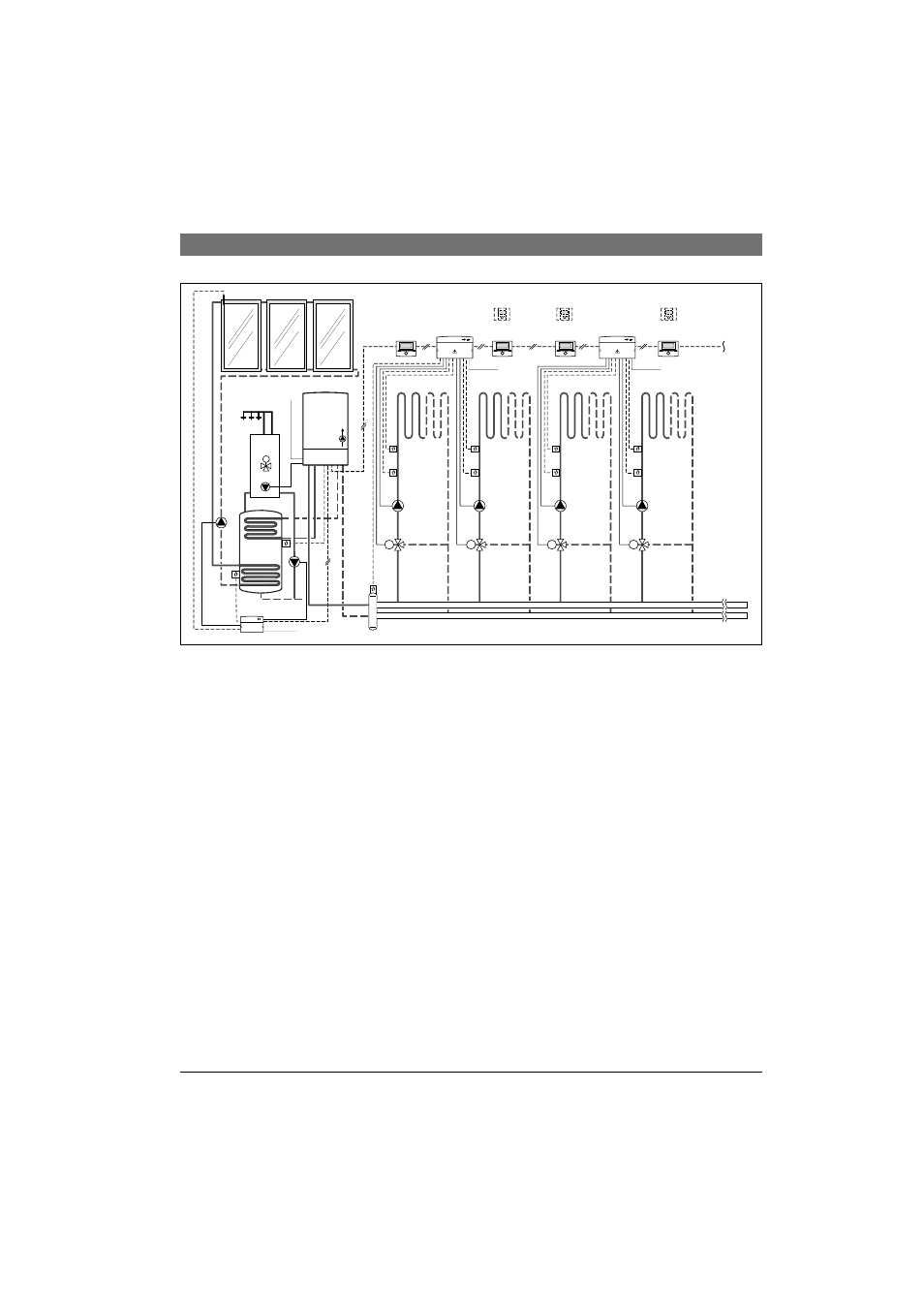

Рис 4
FR 110 и отопительный прибор с подключением бойлера: упрощенная схема (монтажная
схема и другие варианты приведены в проектной документации)
Пояснения к рисунку 3 и рисунку 4:
FR10
Регулятор комнатной температуры для
дополнительного отопительного контура
(в Германии не разрешено)
FR100
Регулятор комнатной температуры для
двухконтурного прибора
FR110
Регулятор комнатной температуры для
отопительного прибора с бойлером
FK
Плоский коллектор
HK
1...10
Отопительные контуры
HP
Насос системы нагрева
HW
Гидравлический разделитель
IPM 2
Модуль для двух отопительных контуров
ISM 1
Модуль для приготовления горячей воды
от солнечного коллектора
KW
Ввод холодной воды
M
1...10
Серводвигатель смесителя
MF
1...10
Датчик температуры подающей линии
отопительного контура со смесителем
P
1...10
Циркуляционный насос отопительного
контура
PE
Насос термической дезинфекции
S...solar Бойлер солнечного коллектора
SF
Температурный датчик бойлера (NTC)
SP
Насос солнечного коллектора
T
1
Температурный датчик коллектора
T
2
Температурный датчик в нижней части
бака
TB
1...10
Реле контроля температуры
TWM
Термостатический смеситель
хозяйственно-питьевой воды (для
защиты двухконтурного отопительного
прибора от перегрева)
VF
Общий датчик подающей линии
WW
подключение горячей воды
ZS...
Отопительный прибор с подключением
бойлера
ZW...
Двухконтурный отопительный прибор
1)
Опционально FR 10 (в Германии не
разрешено) или FR 100
230 V AC
VF
HW
6 720 613 058-03.3O
MF
4
P
4
M
4
TB
4
HK
4
HK
5
...HK
10
M
MF
3
P
3
M
3
TB
3
HK
3
M
IPM 2
FR 110
FK
FR 100
FR 100
FR 100
230 V AC
MF
2
P
2
M
2
TB
2
HK
2
M
MF
1
P
1
M
1
TB
1
HK
1
M
IPM 2
HP
230 V/AC
FR 10
1)
FR 10
1)
FR 10
1)
T
1
T
2
KW
S...solar
230 V/AC
SP
PE
ISM 1
SF
ZS...
WW
ZP
TWM
T
WWKG
