П Р А К Т И ч Е С К А я И Н Ф О Р М А Ц И я
09
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
АВТОМАГНИТОЛЫ
На Вашем автомобиле смонтировано сле-
дующее оборудование для установки и под-
ключения автомагнитолы:
- двухфункциональная антенна на крыше,
- коаксиальный кабель для подключения антенны,
- система подавления радиопомех,
- провода для подключения передних громкогово-
рителей, встроенные в передние двери и твите-
ров, расположенных на панели управления,
- провода для подключения громкоговорите-
лей и твитеров, встроенные в задние двери,
- два восьмиштекерных разъема.
Перед установкой автомагнитолы
или громкоговроителей на автомо-
биле, обратитесь за консультацией в
сервисную сеть CITROËN или специ-
ализированный цех.
Запрещается использовать другой
провод для подключения к цепи (+)
автомагнитолы (это может привести
к быстрой разрядке аккумуляторной
батареи).

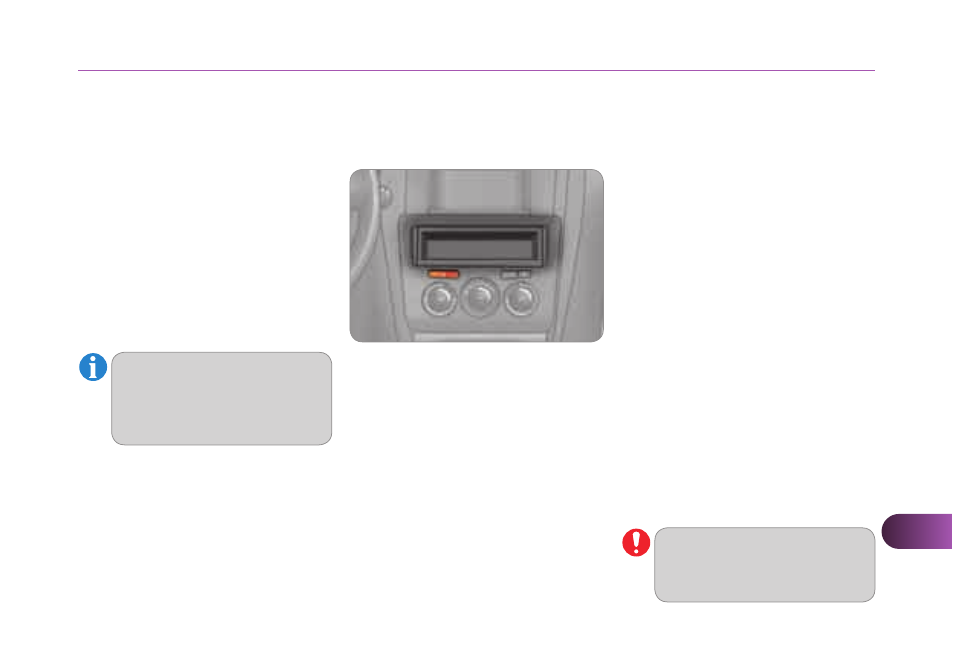

Установка автомагнитолы
Автомагнитола устанавливается на место
ящиков для мелочей или над передней па-
нелью системы обогрева/кондиционера.
F
При помощи отверки снимите ящики для
мелочей с обоих сторон.
Вы увидите коаксильный кабель для под-
ключения антенны и 8-контактный разъем.
Затем обратитесь к руководству пользова-
ния автомагнитолой для ее установки и под-
ключения.
Установка громкоговорителей
На автомобиле можно установить:
- громкоговорители диаметром 165 мм в
передние двери,
- громкоговорители диаметром 130 мм в
задние двери,
- твитеры диаметром ,5 мм, расположен-
ные на верхней части приборной панели.
Стандартное назначение гнезд разъемов
8-контактный разъем (А)
A1: -
A: -
A3: -
A4: -
A5: -
A6: (+) От замка зажигания (в этом случае
магнитола будет работать только при
включенном зажигании)
A7: (+) Постоянное
A8: Масса
8-контактный разъем (B)
B1: (+) Громкоговоритель задний правый
B: (-) Громкоговоритель задний правый
B3: (+) Громкоговоритель передний правый
и твитер
B4: (-) Громкоговоритель передний правый
и твитер
B5: (+) Громкоговоритель передний левый и
твитер
B6: (-) Громкоговоритель передний левый и
твитер
B7: (+) Громкоговоритель задний левый
B8: (-) Громкоговоритель задний левый
