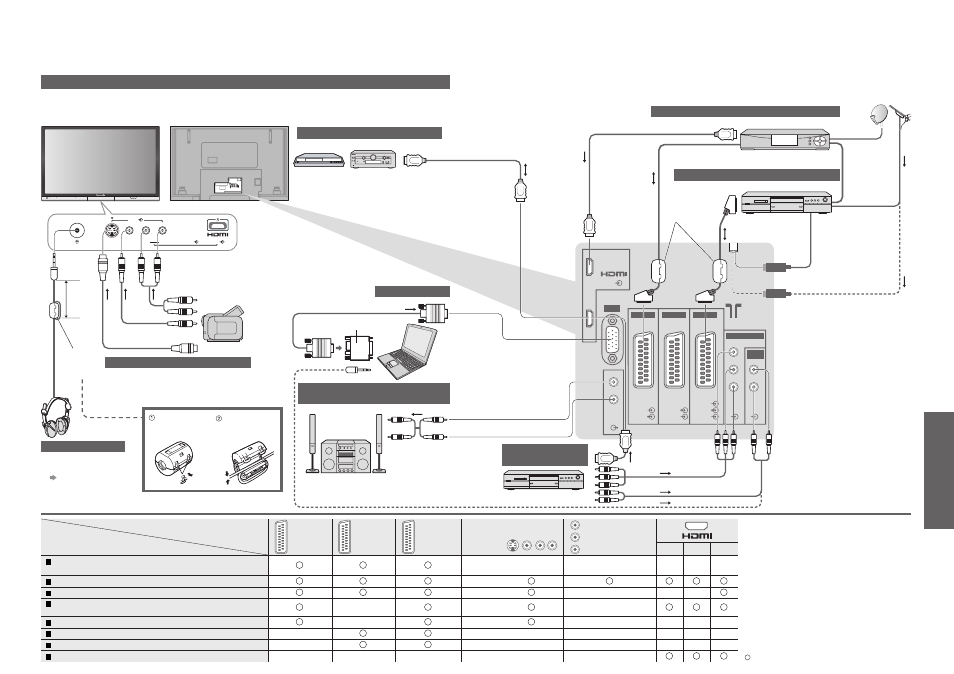

Эти схемы показывают наши рекомендации относительно того, как подсоединять телевизор к Вашему разнообразному оборудованию.
Относительно других соединений примите во внимание инструкции для каждого оборудования, нижеприведенную таблицу и
технические характеристики (стр. 39).
Соединитель
Запись /Воспроизведение (оборудование)
AV1 AV2 AV3
AV4
Y
P B
P R
COMPONENT
1 2 3
Для записи / воспроизведения видеокассет / DVD
(ВКМ / проигрыватель DVD)
Для просмотра DVD (DVD плеер)
Для просмотра изображений с видеокамеры (Видео камера)
Для просмотра спутникового телевещания
(Блок спутникового тюнера)
Для игр (Игровая приставка)
Q-Link
Прямая запись с телевизора
HDMI-управление
: Рекомендуемое подсоединение
Типы оборудования, которое можно подсоединить,
для каждого соединителя
•
Внешнее
обор
удов
ание
Подсоединения (обзор)
Внешнее оборудование
(AUDIO)
Компьютер
Усилитель с системой громкоговорителей
Спутниковый приемник
Проигрыватель DVD / ВКМ
Кабель
SCART
Кабель RF
или
(Q-Link)
Кабель
SCART
ПК
(Прослушивание)
(Q-Link)
HDMI-управление (стр. 25)
Для просмотра спутникового телевещания
Для записи / воспроизведения
Для просмотра
дисков DVD
DVD плеер
Для прослушивания с
помощью громкоговорителей
DIGA или усилитель Panasonic
Кабель
SCART
Преобразовательный адаптер
(если необходимо)
В пределах
10 см
(VIDEO)
или
(S-VIDEO)
Головные телефоны
Видеокамера / Игровая приставка
Прижмите
кабель
внутри и
закройте
Чтобы открыть,
сдвиньте назад
лепестки
Ферритовый
сердечник
(маленького
размера)
( M3 стерео
мини штекер)
•
При использовании разъема HDMI2 или
HDMI3 для контроля с помощью HDMI
сначала выберите в качестве внешнего
входа HDMI2 или HDMI3 (стр. 12).
(Просмотр)
■
Чтобы подрегулировать
громкость
“Громк. наушников” в
звуковом меню. (стр. 16)
Ферритовый
сердечник
(большого
размера)
