Инструкция по эксплуатации UNITHERM US 802 - 5002 Uni
Страница 3
Габариты и технические характеристики
Принадлежности
Электрический ТЭН для установки на фланцевое
отверстие
Тип
US 802
Uni
US 1002
Uni
US 1502
Uni
US 2002
Uni
US 2502
Uni
US 3002
Uni
US 4002
Uni
US 5002
Uni
Артикул
311 015 311 016 311 017 311 018 311 019 311 020
Номинальная емкость
л
800
1000
1500
2000
2500
3000
4000
5000
Максимальное рабочее давление
бар
6
6
10
10
10
10
10
10
Фланцевые отверстия
диаметр, мм
240
240
240
240
240
240
240
240
кол во
2
2
2
2
2
2
2
2
A мм
415
415
437
447
477
н/д
н/д
н/д
C мм
950
1120
837
847
877
н/д
н/д
н/д
Муфта нагреват.фланца
R”
1 1/2
1 1/2
2
2
2
2
2
2
F мм
1210
1395
1354
1472
1502
н/д
н/д
н/д
Макс. глубина установки нагр. эл та
мм
850
850
н/д
н/д
н/д
н/д
н/д
н/д
Габаритные размеры
d мм
790
790
1000
1100
1200
1300
1400
1400
D мм
1000
1000
1200
1300
1400
1500
1600
1600
H мм
2000
2350
2122
2313
2373
2530
3000
3500
Подключение холодной воды
R”
1 1/2
1 1/2
1 1/4
1 1/4
1 1/4
1 1/4
1 1/4
1 1/4
E мм
120
120
80
80
80
80
80
80
Подключение горячей воды
R”
1 1/2
1 1/2
1 1/4
1 1/4
1 1/4
1 1/4
1 1/4
1 1/4
G мм
1580
1920
1825
1997
2027
н/д
н/д
н/д
Подключение циркуляционной линии
R”
1 1/4
1 1/4
1
1
1
1
1
1
F мм
1210
1395
1217
1252
1282
н/д
н/д
н/д
Анод магниевый защитный
R”
1 1/4
1 1/4
B мм
683
768
Анод с внешним питанием
R”
3/4
3/4
3/4
3/4
3/4
3/4
B мм
1494
1612
1642
н/д
н/д
н/д
Дополнит.датчики температуры
R”
н/д
н/д
1/2
1/2
1/2
1/2
1/2
1/2
В4 мм
н/д
н/д
1167
1202
1232
н/д
н/д
н/д
В5 мм
н/д
н/д
1825
1997
2027
н/д
н/д
н/д
Ревизионная муфта / ревизионный
фланец
R”/D
2"
180 мм
1 1/4"
1 1/4"
1 1/4"
1 1/4"
1 1/4"
1 1/4"
H мм
2000
2350
2122
2313
2373
2530
3000
3500
Вес без воды (включая упаковку)
кг
244
283
360
420
495
н/д
н/д
н/д
Тип
UFO 240/9
UFO 240/24
UFO 240/45
Артикул
322 008
322 009
322 000
Диаметр фланца
мм
240
240
240
Кол во ТЭНов
6
6
9
Коммутация мощности
кВт
6
7,5
9
12
16
24
20
30
35
45
Глубина установки
мм
450
530
630
Коммутация групп
ТЭНов*
1 группа
кВт
6
7,5
9
12
12
12
15
15
15
15
2 группа
кВт
4
12
15
15
15
3 группа
кВт
5
5
15
Напряжение питания
В
~400 3N
~400 3N
~400 3N
Электроподключение
прямое
через промежуточный силовой магнитный пускатель**
Макс. раб. температура/давл. °С/бар
95 / 10
Выбор температуры
°С
15–85:
*
*
= 15°С;
<
<
= 40°С;
*
**
*
= 65°С;
*
**
**
*
= 85°С
Комплектация
бесступенчатый терморегулятор, защитный температурный ограничитель,
уплотнение, монтажные принадлежности
* Электроподключение осуществляется в соответствии с электросхемой, прилагаемой к электроТЭНу
** Блок управления с пускателями не входят в комплект поставки электроТЭНа
Монтаж
При монтаже следует соблюдать:
предписания законодателя конкретной страны и местного
предприятия по электро и водоснабжению
технические данные прибора
Место установки
водонагреватель должен быть установлен строго вертика
льно в закрытом отапливаемом помещении, в легкодоступ
ном для монтажа, обслуживания и ремонта месте
проверьте, чтобы несущее перекрытие смогло выдержать
вес водонагревателя с водой
во избежание потерь тепла расстояние от водонагревате
ля до точки отбора должно быть как можно меньше
давление в водопроводе не должно превышать 6/10 бар.
Вблизи водонагревателя должен быть предусмотрен под
вод канализации для подсоединения сбросного клапана.
Порядок монтажа
Установить водонагреватель на горизонтальную поверх
ность
Смонтировать все ТЭНы, теплообменники, заглушки, тепло
изоляцию
Произвести подключение к водопроводу, заполнить водо
нагреватель водой, проверить герметичность соединений.
Произвести электроподключение и ввод в эксплуатацию

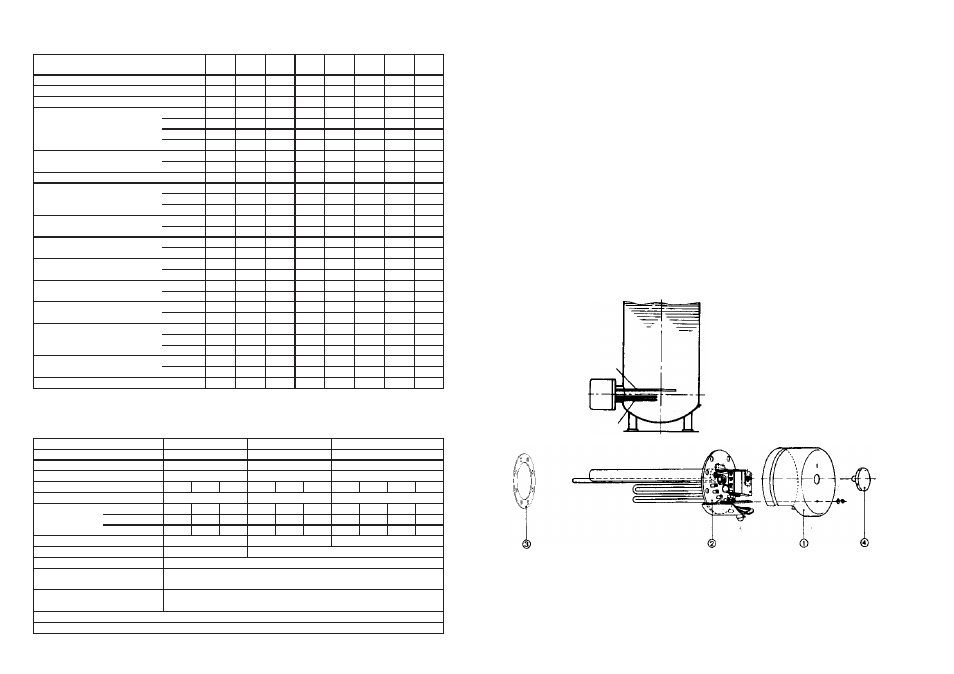

Монтаж нагревательного элемента (ТЭНа или тепло
обменника) на фланцевое отверстие
(на примере электроТЭНа – смю рис. внизу)
Расположение фланца
– согласно рис. спра
ва. При монтаже необ
ходимо следить, чтобы
терморегулятор распо
лагался горизонтально
над нагревательным
элементом.
снять загрушку (если имеется)
прикрутить крест накрест четырьмя винтами М12 фланец
2 с нагревательным элементом и уплотнение на фланцевое
отверстие 3. Максимальный динамометрический момент
(винты фланца) 22 Нм.
прикрутить фланец 2 остальными винтами М12
для ТЭНа подключить электрические соединения (см. схе
му электроподключения на крышке электроТЭНа)
вставить до упора капиллярные датчики терморегулятора
и защитного температурного ограничителя в трубки
надеть крышку 1 на фланец 2, вставить ручку
терморегулятора 4
При монтаже следите, чтобы уплотнительная прокладка
лежала ровно, без натяжения.
Монтаж ТЭНа на муфту
выкрутить заглушку
вкрутить ТЭН, используя уплотнение
Монтаж заглушек
на все неиспользуемые отверстия (фланцевые отверстия,
муфта, штуцер циркуляционной линия, ревизионное
отверстие) необходимо установить заглушки
Электроподключение
Подключение электричества и ввод в эксплуатацию воз
можны только после того, как водонагреватель подключен
к водопроводу и заполнен водой. Электроподключение
должно производиться в соответствии с действующими в
вашей стране нормами и предписаниями местных органи
заций энергоснабжения. Все ТЭНы должны иметь отдельное
стационарное подключение к трехфазной сети. При под
ключении соблюдать минимальное удаление контактов по
всем полюсам, которое должно составлять минимум 3 мм.
Необходимо также установить отдельные сетевые предо
хранители. Все ТЭНы должны быть обязательно заземле
ны. Электроподключение производится в соответствии с
таблицами на стр. 6 7 и электросхемой, прилагающейся к
соответствующему ТЭНу.
термо
регулятор
нагрева
тельный
элемент
3
6
