Инструкция по эксплуатации Xoro HTC 1401
Страница 8
8

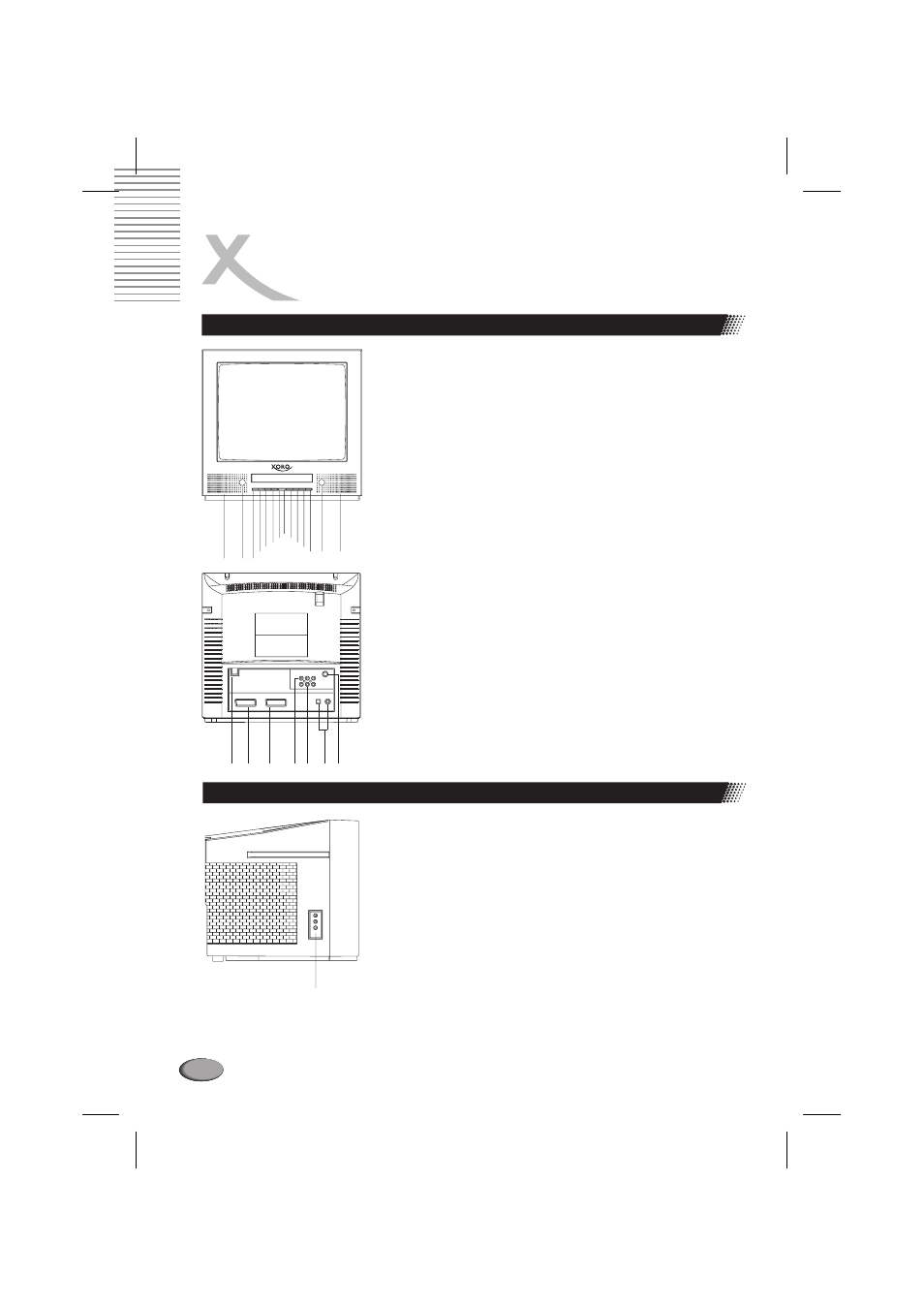

РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЧАСТЕЙ,
КНОПОК УПРАВЛЕНИЯ
И РАЗЪЕМОВ ТЕЛЕВИЗОРА
Передняя и задняя панели телевизора
Правая боковая панель телевизора
16
20
15
18
19
17
21
22
1.
Сенсор приемника команд с пульта дистанционного управления
2.
Индикатор
3.
Кнопка MENU
4.
Кнопка AV выбора источника входного сигнала
5.
Кнопка STOP остановки воспроизведения дисков
6.
Кнопка PLAY начала воспроизведения дисков
7.
Кнопка P переключения каналов (уменьшение номера канала)
8.
Кнопка P+ переключения каналов (увеличение номера канала)
9.
Кнопка V уменьшения громкости
10. Кнопка V+ увеличения громкости
11. Кнопка Open/Close управления загрузчиком дисков
12. Основная кнопка включения и выключения питания телевизора
13. Динамик левого канала
14. Динамик правого канала
15. Разъем антенного входа (75 Ом)
16. Разъемы коаксиального и оптического цифровых аудио выходов
DVD проигрывателя
17. Разъемы AV аудио видео выхода
18. Разъемы AV2 аудио видео входа
19. Разъем SCART1 входа и выхода аудио видео телевизионных
сигналов
20. Р а з ъ е м S C A R T 2 в ы х о д а а у д и о в и д е о с и г н а л о в D V D
проигрывателя
Разъем подключения сетевого шнура электропитания
Разъемы AV1 аудио видео входа
21.
22.
Назначение разъемов телевизора
1.
Разъемы AV1 на левой боковой панели телевизора используются
для входных телевизионных сигналов.
2.
Разъемы AV и AV2 на задней панели телевизора используются для
выходных (AV) и входных (AV2) телевизионных сигналов
соответственно.
3.
Разъем SCART1 на задней панели телевизора используется для
телевизионных сигналов, и содержит один композитный вход,
один RGB вход, один композитный выход.
4.
Разъем SCART2 на задней панели телевизора используется для
DVD проигрывателя, и содержит один композитный выход и один
RGB выход.
5.
Разъем оптического цифрового аудио выхода используется для
подключения аудиотракта DVD проигрывателя к оптическому
цифровому входу AV ресивера.
6.
Разъем коаксиального цифрового аудио выхода используется
д л я п о д к л ю ч е н и я а у д и о т р а к т а D V D п р о и г р ы в а т е л я к
коаксиальному цифровому входу AV ресивера.
DVD
6
11
13
5 4
3
10
9
8
7
21
12 14
