31

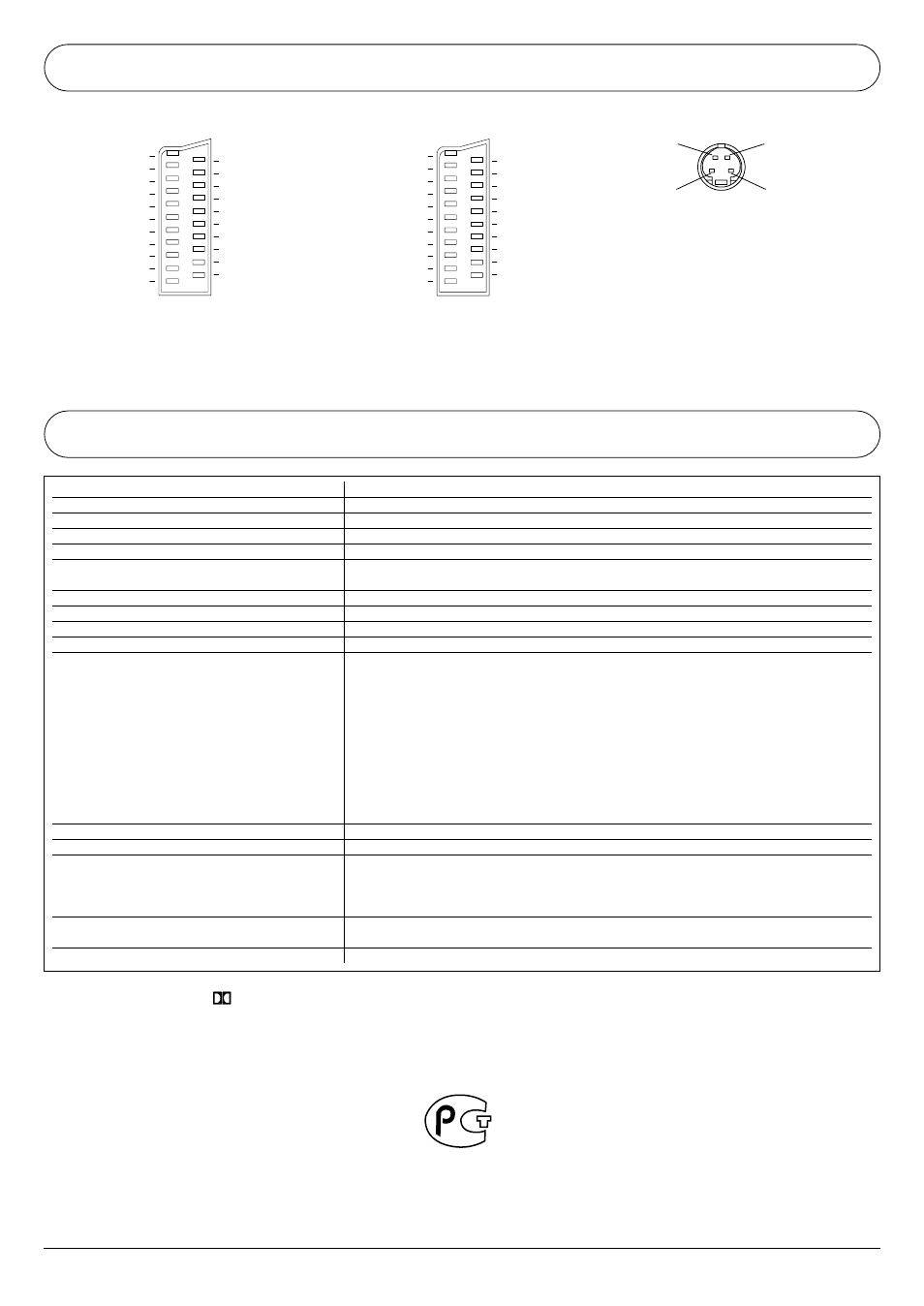

Информация о разъемах SCART и S-Video
Технические характеристики
Разъем SCART AV1/AV4 (только S-Video - AV4)
В число сигналов, которые могут подаваться на вход
AV1/AV4, входит сигнал RGB (красный/зеленый/синий)
S.C. -in* : Для AV4 подходит только ‘S.C. -in*’ на контакте 15
AV4 - Контакты 15 и 20 зависят от переключения AV4
S-VHS / VIDEO. AV2 – Назначение контактов 15 и 20 зависит от
переключения AV2 S-VHS / VIDEO.
Разъем SCART AV2 (S-Video, Q-Link) 4-контактное гнездо S-Video
Вход
цветности
Заземление
цветности
Вход яркости
Заземление
яркости
Аудиовыход (R) 1
2 Аудиовход (R)
4 Заземление аудиосигнала
6 Аудиовход (L)
8 Статус CVBS
10 ––
12 ––
14 Заземление
16 Статус сигнала RGB
18 Состояние заземления RGB
20 Вход CVBS (видео)
Аудиовыход (L) 3
Заземление (синий) 5
Вход (синий) 7
Заземление (зеленый) 9
Вход (зеленый) 11
Заземление (красный) 13
Вход (красный), S.C. -in* 15
Заземление CVBS 17
Выход CVBS (видео) 19
Заземление разъема 21
Аудиовыход (R) 1
2 Аудиовход (R)
4 Заземление аудиосигнала
6 Аудиовход (L)
8 Статус CVBS
10 Информация Q-Link
12 ––
14 Заземление
16 ––
18 Заземление
20 Вход CVBS (видео)
Аудиовыход (L) 3
Заземление 5
–– 7
Заземление 9
–– 11
Заземление 13
S.C. -in* 15
Заземление CVBS 17
Выход CVBS (видео) 19
Заземление разъема 21
TX-36PB50F/P
Источник питания переменный ток 220 - 240 В, 50 Гц
Потребляемая мощность 175 Вт
Потребляемая мощность в режиме ожидания 2,8 Вт
Электронно-лучевая трубка (диагональ изображения) 86 см
Аудиовыход (мощность) сабвуфер 23 Вт, центральная АС 20 Вт х 2, внешняя левая/правая АС 19 Вт х 2,
внешняя АС окружающего звучания 19 Вт х 2, полное сопротивление 8 Ом
Габаритные размеры В 623 мм
Ш 950 мм
Г 582 мм
Вес (кг) 79,5
Приемные системы/наименования диапазонов PAL B, G, H, I, SECAM B, G, SECAM L/L’
VHF E2 - E12 VHF H1 - H2 (ITALY)
VHF A - H (ITALY) UHF E21 - E69
CATV (S01 - S05) CATV S1 - S10 (M1 - M10)
CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)
PAL D, K SECAM D, K
VHF R1 - R2 VHF R3 - R5
VHF R6 - R12 UHF E21 - E69
PAL 525/60 Воспроизведение сигнала в формате NTSC от некоторых видеомагнитофонов PAL
M.NTSC Воспроизведение сигнала от некоторых видеомагнитофонов NTSC 4,43 МГц
NTSC (только вход AV) Воспроизведение сигнала от некоторых видеомагнитофонов NTSC
Антенна - Задняя панель УВЧ/ОВЧ
Наушники - Передняя панель 3,5 мм, импеданс 8 Ом
AV - Задняя панель AV1 - 21-контактный разъем - вход/выход Audio/Video, вход RGB
AV2 - 21-контактный разъем - вход/выход Audio/Video, вход S-Video, Q-Link
AV4 - 21-контактный разъем - вход/выход Audio/Video, вход S-Video, вход RGB
Цифровые аудиовходы - Коаксиальный/оптический вход, оптический вход
Выход Dolby Surround - Задняя панель 6 выходов Dolby Surround RCA
Подключение внешних АС - 2 фронтальных, 2 тыловых
AV - передняя панель AV3 - вход S-Video, 1 видеовход RCA, 2 аудиовхода RCA
Технические характеристики могут быть изменены без предварительного уведомления. Указанные значения веса и габаритов являются приблизительными.
Обозначения Dolby, Pro Logic и
являются торговыми марками Dolby Laboratories.
Производится по лицензии Dolby Laboratories.
Производится по лицензии Digital Theater System, Inc. Патент US № 5,451,942 и другие уже зарегистрированные и находящиеся на рассмотрении патенты по
всему миру. «DTS» и «DTS Digital Surround» являются торговыми марками Digital Theater System, Inc. Copyright 1996 Digital Theater System, Inc. Все права
защищены.
Установленный изготовителем в порядке п.2 ст.5 Федерального Закона "О защите прав потребителей" срок службы данного изделия равен семи годам с даты производства при
условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатациии и применимым техническим стандартам.
