Переключатель выбора выходного сигнала
OUTPUT SEL
Используется для выбора сигналов, выводимых че
рез разъемы VIDEO OUT и MON OUT.
VTR : Во время записи и в других режимах работы с
внешним оборудованием, через эти разъемы
выводятся изображения с камеры; при вос
произведении или в других режимах VV, через
эти разъемы выводятся сигналы воспроизве
дения с видеомагнитофона.
CAM : Всегда выводятся сигналы изображения с ка
меры.
OFF : Вывод видеосигналов прекращается, устанав
ливается режим снижения напряжения пита
ния.
Более того, также осуществляется синхронизация
выходных аудиосигналов с видеосигналами.
Более подробную информацию о выводе видеосиг
налов см. в разделе “4 8 2 Выбор выходных видео
сигналов.”
<Примечания>
Во время записи не происходит переключения
выходных сигналов, даже если положение этого
переключателя изменяется. Переключение про
исходит по окончании операции записи.
Если для записи выбраны сигналы, поступающие
с разъема GENLOCK IN или DVCPRO, переключа
тель, даже если он установлен в положение
CAM, будет действовать так, как будто он уста
новлен в положение VTR.
Переключатель VIDEO OUT CHARACTER
Используется для управления наложением симво
лов на изображения, выводимые через разъем VIDEO
OUT.
ON :
Выполняется наложение символов на изобра
жение.
OFF : Наложение символов на изображение не вы
полняется.
Более подробную информацию о типах символов см.
в разделе “4 8 2 Выбор выходных видеосигналов.”
Разъем VIDEO OUT (вывод видеосигнала)
Разъем для вывода видеосигнала. Через него выво
дятся видеосигналы в соответствии с положением
переключателя OUTPUT SEL.
Разъем ECU REMOTE (дистанционное управле
ние)
Сюда подключается внешнее устройство управле
ния AJ EC3E (дополнительная принадлежность).
Разъем MON OUT (выходной сигнал монитора)
Через этот разъем выводится видеосигнал, исполь
зуемый для мониторинга. Через него выводятся ви
деосигналы в соответствии с положением переклю
чателя OUTPUT SEL.
С помощью внутреннего меню можно задать или от
менить наложение символов на изображение, выво
димое через разъем VIDEO OUT.
Более подробную информацию см. в разделе “4 8 2
Выбор выходных видеосигналов.”
Глава 2 Основные части и их функции
Разъем GENLOCK IN
На этот разъем подается опорный сигнал в случае
использования камеры в качестве синхронизатора
видеосигналов или при осуществлении внешней
синхронизации временного кода. Этот сигнал может
также использоваться в качестве сигнала обратной
связи.
Этот разъем служит входным разъемом для приема
видеосигналов от внешнего устройства, если из
страницы системных настроек SYSTEM SETTING от
крыт экран режима системы <SYSTEM MODE>, и в
пункте меню REC SIGNAL (сигнал записи) выбрана
настройка VIDEO.
<Примечание>
В качестве входного опорного сигнала должен пода
ваться стандартный сигнал VBS (полный сигнал,
включающий сигнал цветовой синхронизации).
Разъем DVCPRO (6 штырьковый)
Разъем для ввода/вывода сигналов, соответствую
щих стандарту IEEE 1394. К нему подключается
внешнее оборудование с помощью кабеля IEEE 1394.
<Примечания>
С этого устройства не подается питание.
Прежде чем подключать или отключать DV кабель
(IEEE1394), необходимо убедиться в том, что от
ключено питание устройств, которые будут под
ключены или отключены через этот кабель.

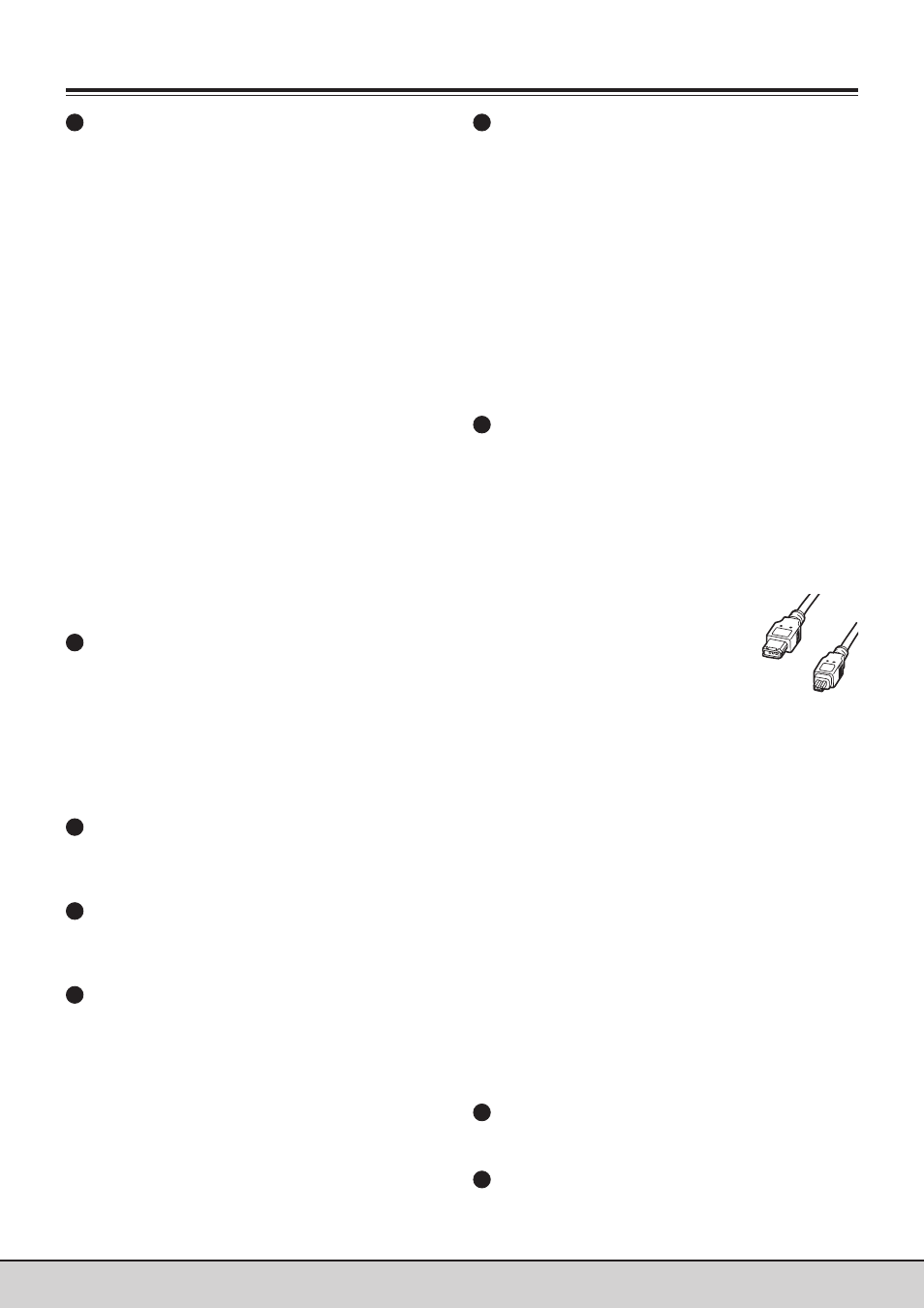

Прежде чем подключать уст
ройство, использующее 6
штырьковый DV разъем,
проверьте, совпадает ли
форма разъемов DV кабеля
и устройства. Если вставить
разъем неправильно (“вверх
ногами”) это может привес
ти к повреждению деталей
внутри камеры и к неисправ
ности.
Необходимо всегда сначала подключать DV ка
бель к устройству с 6 штырьковым DV разъемом.
При записи сигналов с внешнего устройства не
обходимо сначала проверить наличие видеосиг
нала.
Во время записи сигналов, поступающих от
внешнего устройства, не выполняйте никакие
операции на внешнем устройстве и не отключай
те его кабели. В противном случае выходной сиг
нал может пропасть, и при возобновлении записи
сигналы могут быть не распознаны.
Вы можете подключить цифровое видеоустрой
ство, оборудованное DV разъемом, и осуществ
лять цифровую передачу видео и аудиосигналов,
а также временных кодов и другой информации.
Если к DV разъему подключен DV кабель, не до
пускайте сильного механического воздействия
на него, т.к. это может привести к повреждению
разъема.
Кнопка EJECT
Нажмите на эту кнопку, чтобы вставить и извлечь
кассету.
Кнопка STOP
Нажмите на эту кнопку, чтобы прекратить движение
ленты.
4 штырьковый
разъем
6 штырь
ковый
разъем
