Портативный компьютер M1022 Booktop. Руководство пользователя
3

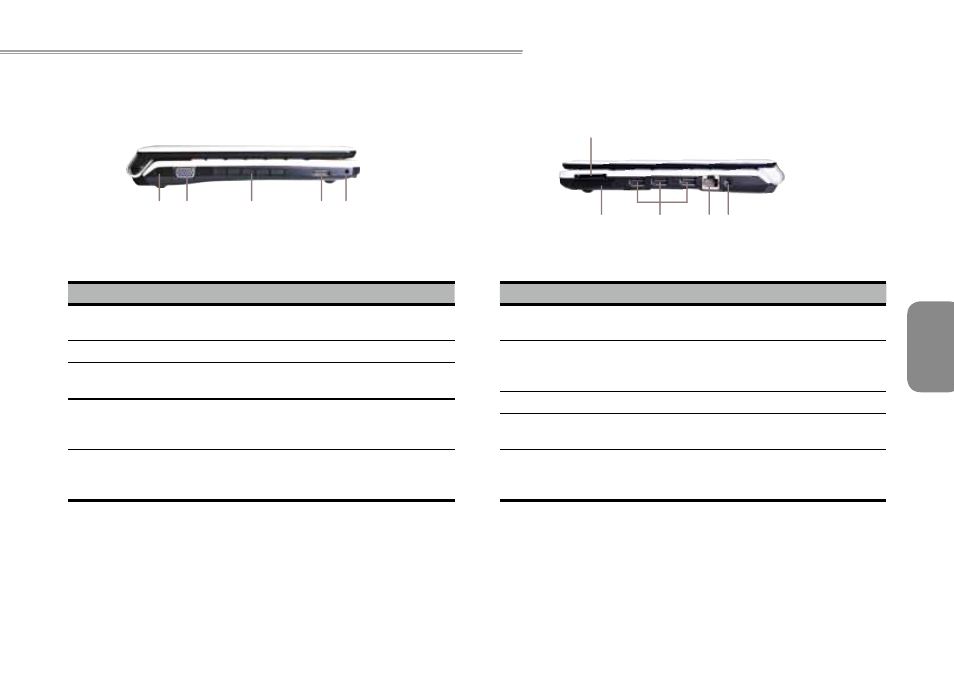

1.2 M1022, Вид слева
1 2
3
4 5
№
Компонент
Функция
1
Кенсингтонский
замок
Отверстие для сопряжения со
специальным защитным замком.
2
Разъем D-SUB
Для подключения VGA-монитора.
3
Вентиляционные
отверстия
Отверстие для отвода нагретого
воздуха из M1022 Booktop.
4
Разъем
подключения к
док-станции
Для подключения к док-станции
5
Направляющая
для подключения
к док-станции
Для фиксирования док-станции.
1.3 Вид справа
1
2
3
4 5
№
Компонент
Функция
1
Разъем для карт
памяти
Устройство чтения карт памяти.
2
Гнездо для
устройств
Express Card
Для подключения устройств
Express Card.
(M1022C-нет поддержки)
3
Разъем USB
Для подключения USB-устройств.
4
Разъем RJ45
локальной сети
Подключение к локальной сети
5
Гнездо для
подключения
блока питания
Для подключения блока питания
и подачи напряжения на Booktop
M1022.
