Информация по установке и
подсоединению

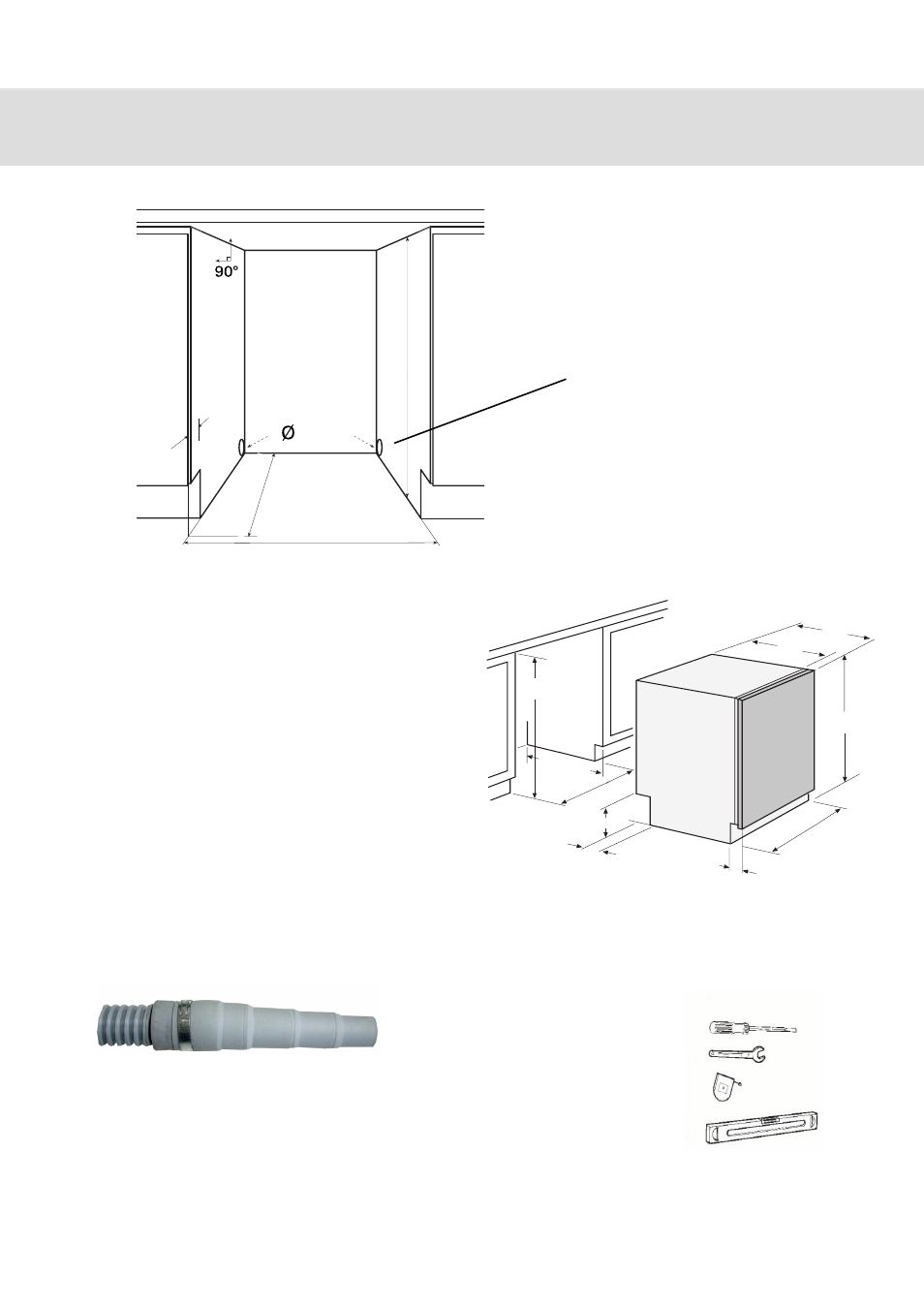

РАЗМЕРЫ УГЛУБЛЕНИЯ ДЛЯ ПОСУДОМОЕЧНОЙ МАШИНЫ
38 mm
50-105 mm
W = 600 mm
M
in 560mm
H = M
in 863 mm
ПОДСОЕДИНЕНИЕ К ВОДОПРОВОДУ
• К водопроводу холодной или горячей воды выпол-
нять подключение?
Если в доме используется система отопления на жид-
ком топливе или электроэнергии:
подключите посудомоечную машину к водопроводу
холодной воды.
Если же используется центральное отопление, солнеч-
ная или геотермальная энергия:
подключите посудомоечную машину к водопроводу
горячей воды (макс. 70 °C).
• Заливной шланг имеет соединительную муфту с вну-
тренней резьбой 1/2 дюйма.
ГАБАРИТЫ ПОСУДОМОЕЧНОЙ МАШИНЫ
ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ
СЕТИ
• Напряжение в сети 220-230 В переменного тока,
минимум 15 A
СЛИВ
• Комплектный конусовидный переходник подходит
для соединения со сливом с внутренним диаметром
13, 16, 18 и 22 мм.
• Используйте хомут при подсоединении к стационар-
ному сливу.
Переходник может быть обрезан под требуемый диа-
метр сливного соединения. Требуется только хомут.
ИНСТРУМЕНТЫ
1) Плоская отвертка
2) Гаечный ключ 16 мм
3) Рулетка
4) Уровень
ДЛИНА ПРОВОДОВ И ШЛАНГОВ
Сливной шланг: 1930 мм
Заливной шланг: 1670 мм
Провод питания: 1770 мм
Убедитесь, что края отверстия для
провода не способны повредить
шланги слива и подачи воды и
электрический провод.
Отверстие для
провода
Min 863
Min 560
600
135-185
50
50-105
596
860-910
520
*
* *
560
50-150
мм
38
мм
H = Мин.
863
мм
Мин.
565
мм
W= 600
мм
* С установленными гайками и протекторами
** Рекомендуемые размеры
