Руководство по эксплуатации видеорегистраторы серии PVDR-хх55
10
PVDR-1655L
No. Значение No. Значение
1 CVBS выход 10 Входы видео BNC
2 SPOT выход 11 Сквозные каналы(9-16)
3 Аудио выход 12 LAN
4 Линейный вход 13 Тревожный выход
5 Сквозные каналы(1-8) 14 Тревожные входы
6 Аудио входы 15 Кнопка питания
7 MIC вход/выход 16 RS-485
8 VGA выход 17 Кулер
9 HDMI выход 18 Питание

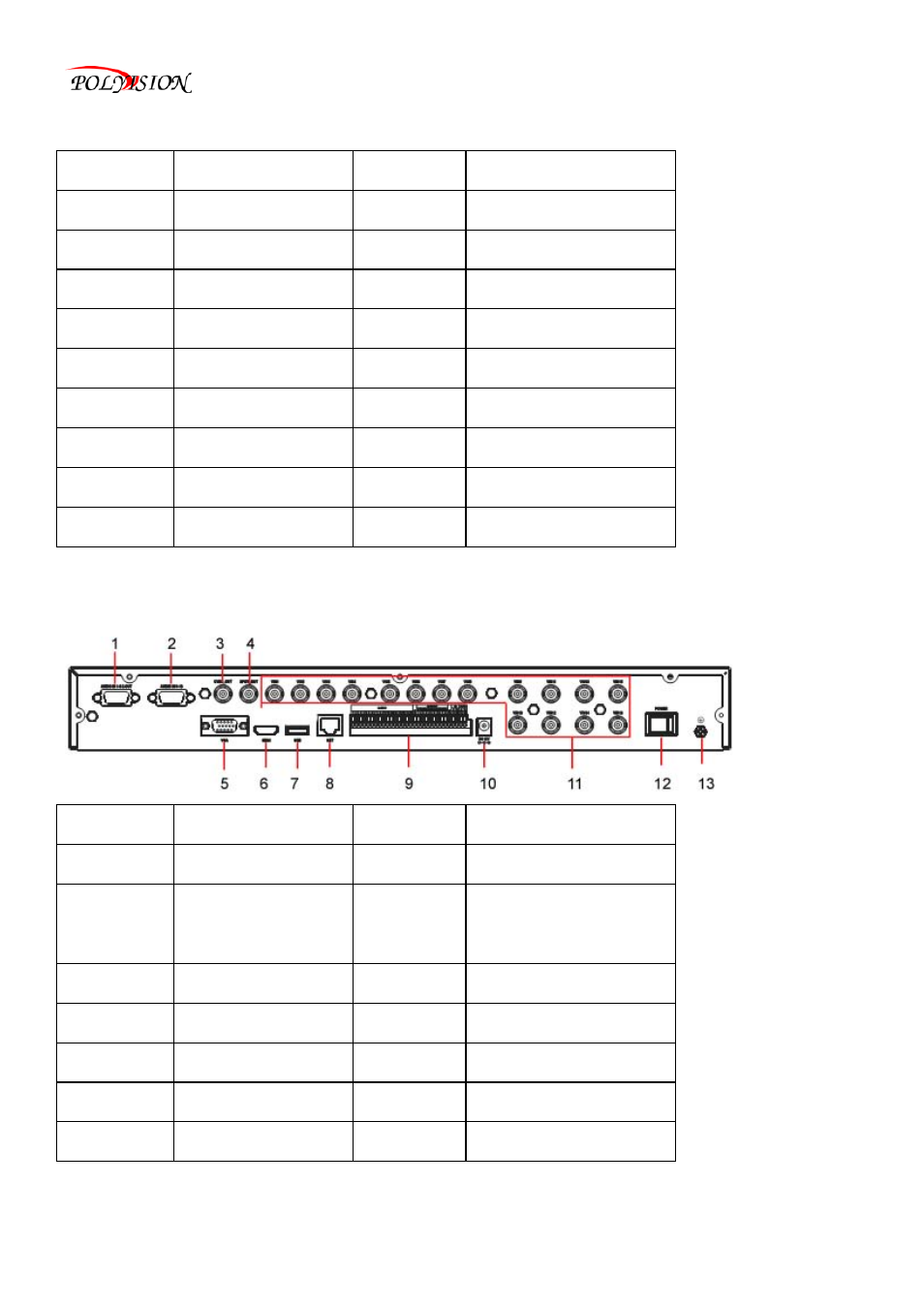

No. Значение No. Значение
1
Аудио входы 1-8 и
Аудио выход
8 LAN
2 Аудио входы 9-16 9 Тревожные вх.16/вых. 4
3 CVBS выход 10 Питание
4 SPOT выход 11 Видео входы BNC
5 VGA выход 12 Кнопка питания
6 HDMI выход 13 Заземление
7 USB порт
