10
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

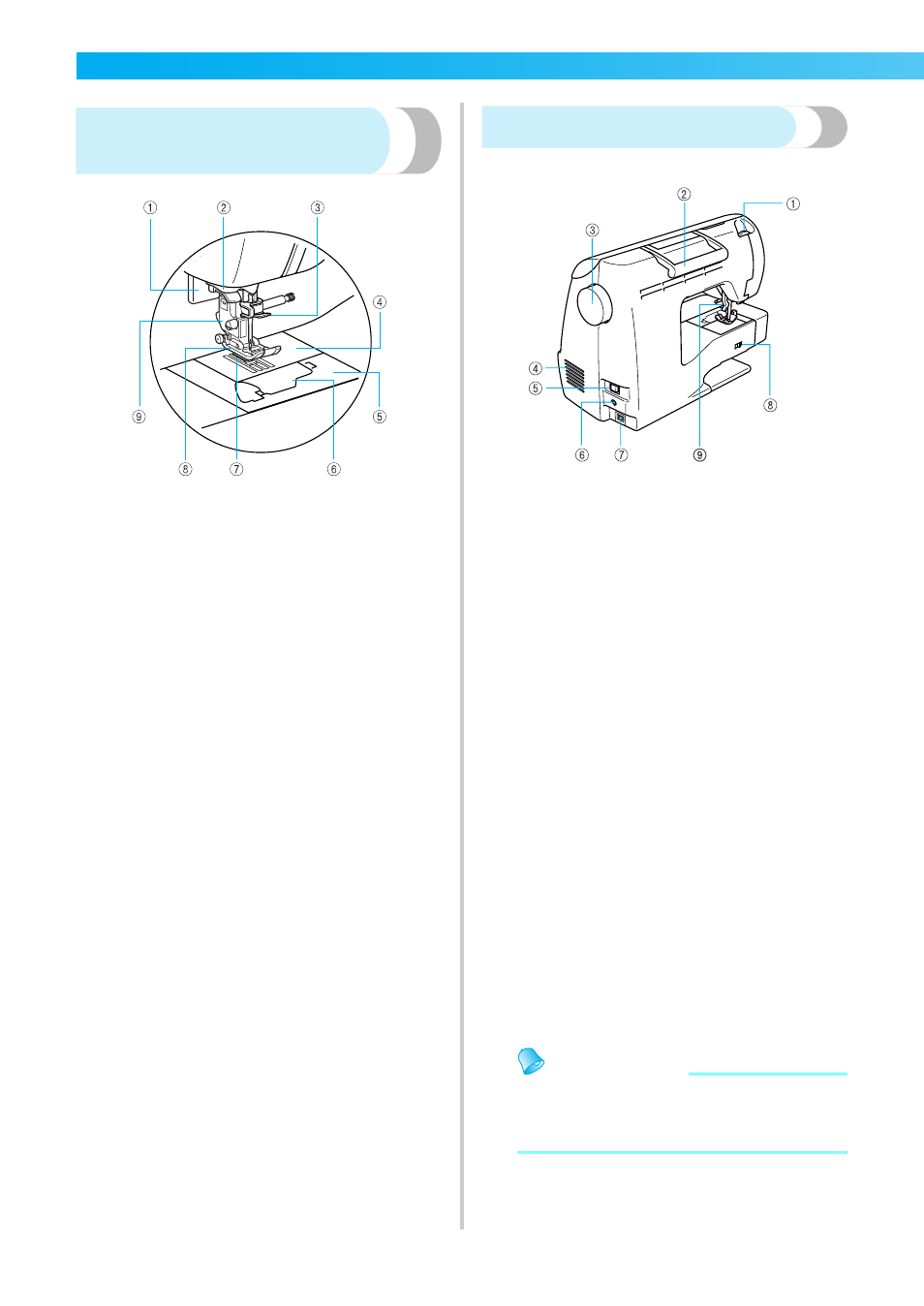

Зона иглы и прижимной
лапки
1
Рычажок обметывания петель
Этот рычажок используется вместе с лапкой для
обметывания петель.
2
Нитенаправляющий диск
При использовании нитевдевателя проведите нить
через нитенаправляющий диск.
3
Нитенаправитель игловодителя
Пропустите нить через нитенаправитель
игловодителя.
4
Игольная пластина
На игольной пластине нанесена разметка для
выполнения прямых швов.
5
Крышка игольной пластины
Снимите крышку игольной пластины и очистите
шпульный колпачок и челнок.
6
Крышка челночного устройства
Для установки шпульки необходимо открыть
крышку челночного устройства.
7
Гребенки транспортера
Служит для подачи материала в направлении
шитья.
8
Прижимная лапка
Во время шитья прижимает материал с
постоянным усилием. Установите лапку,
соответствующую выбранной строчке.
9
Держатель прижимной лапки
На этот держатель устанавливается прижимная
лапка.
Вид справа/сзади
1
Регулятор прижимной лапки
Регулирует давление прижимной лапки на
материал.
2
Ручка
Служит для переноски швейной машины.
3
Маховик
При вращении маховика на себя игла поднимается
и опускается. Маховик нужно вращать на себя
(против часовой стрелки).
4
Вентиляционное отверстие
Обеспечивает циркуляцию воздуха для
охлаждения двигателя. Не закрывайте это
отверстие во время работы машины.
5
Выключатель питания
Выключатель питания служит для включения (ON)
и выключения (OFF) машины.
6
Гнездо подключения педали
Вставьте в это гнездо разъем кабеля педали.
7
Гнездо подключения кабеля питания
Вставьте в это гнездо разъем кабеля питания.
8
Переключатель положения гребенок
транспортера
Служит для опускания и подъема гребенок
транспортера.
9
Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную
лапку.
Напоминание
● Во время освоения швейной машины
используйте справочную информацию
на с. 9–12.
