12. Вытяните верхнюю секцию вешалок и
привинтите шкаф на место, используя
поставляемые в комплекте крепежные
винты, а затем установите заглушки (см.
рисунок 3)

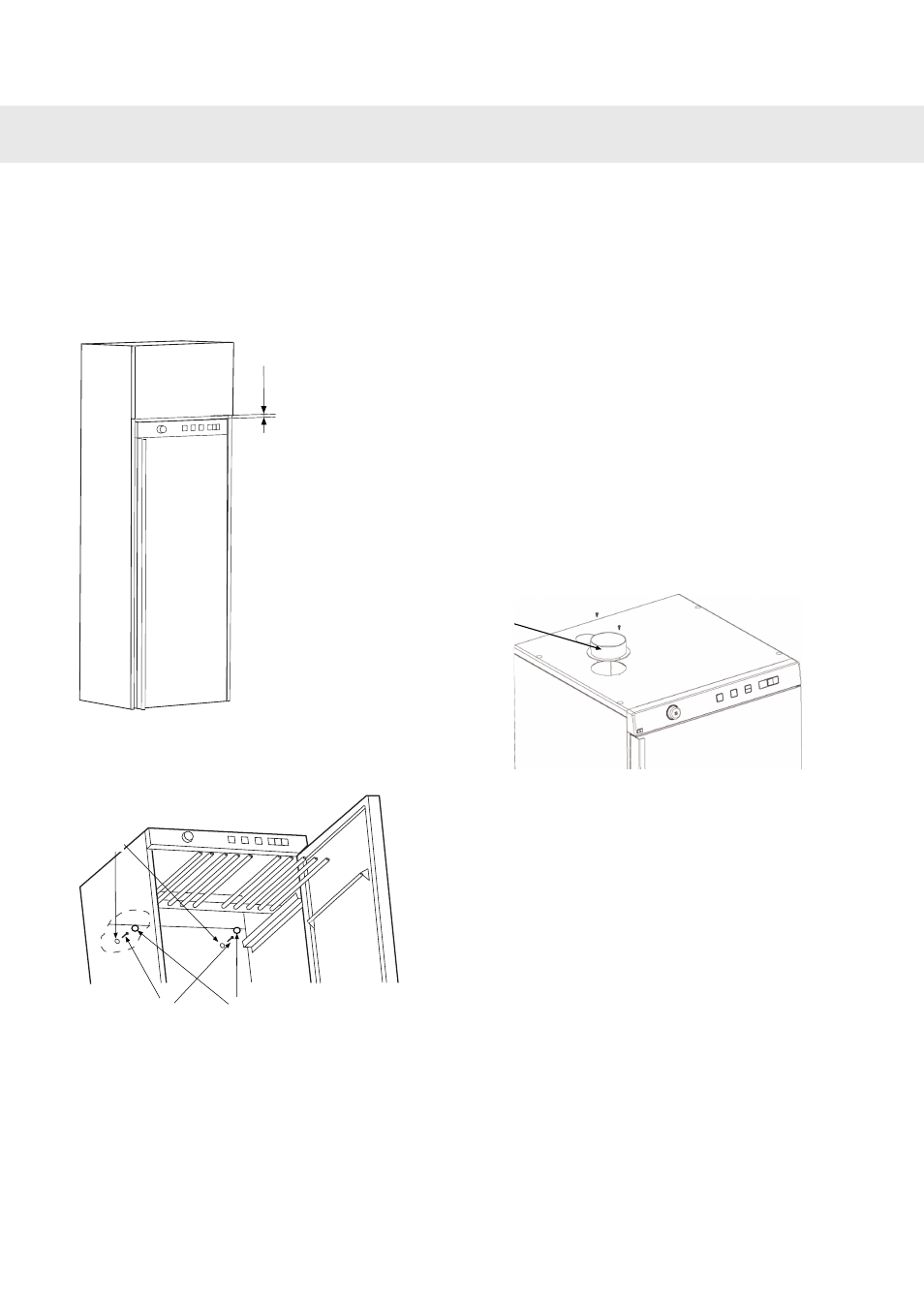

Мин. 10 мм
Рисунок 2
1
2 6
1
2 3
Рисунок 3
1. Отверстия в задней стенке
2. Крепежные винты
3. Защитные прокладки
Подсоединение к вентиляции
Если сушильный шкаф встроенный,
установите фланец вентиляционного
отверстия через вентиляционное отверстие
в верхней части встроенного шкафа.
Сушильный шкаф затем устанавливается в
требуемом положении.
1. Разместите фланец над отверстием в
верхней панели сушильного шкафа,
совместите отверстия для винтов и
закрепите фланец.
2. Подсоедините фиксированную
вентиляционную трубу, если сушильный
шкаф является встроенным, или
напрессуйте поставляемый (на некоторых
рынках) гибкий шланг. Также смотрите
раздел "Варианты вентиляции".
1
1. Фланец
18
Установка встроенного шкафа
