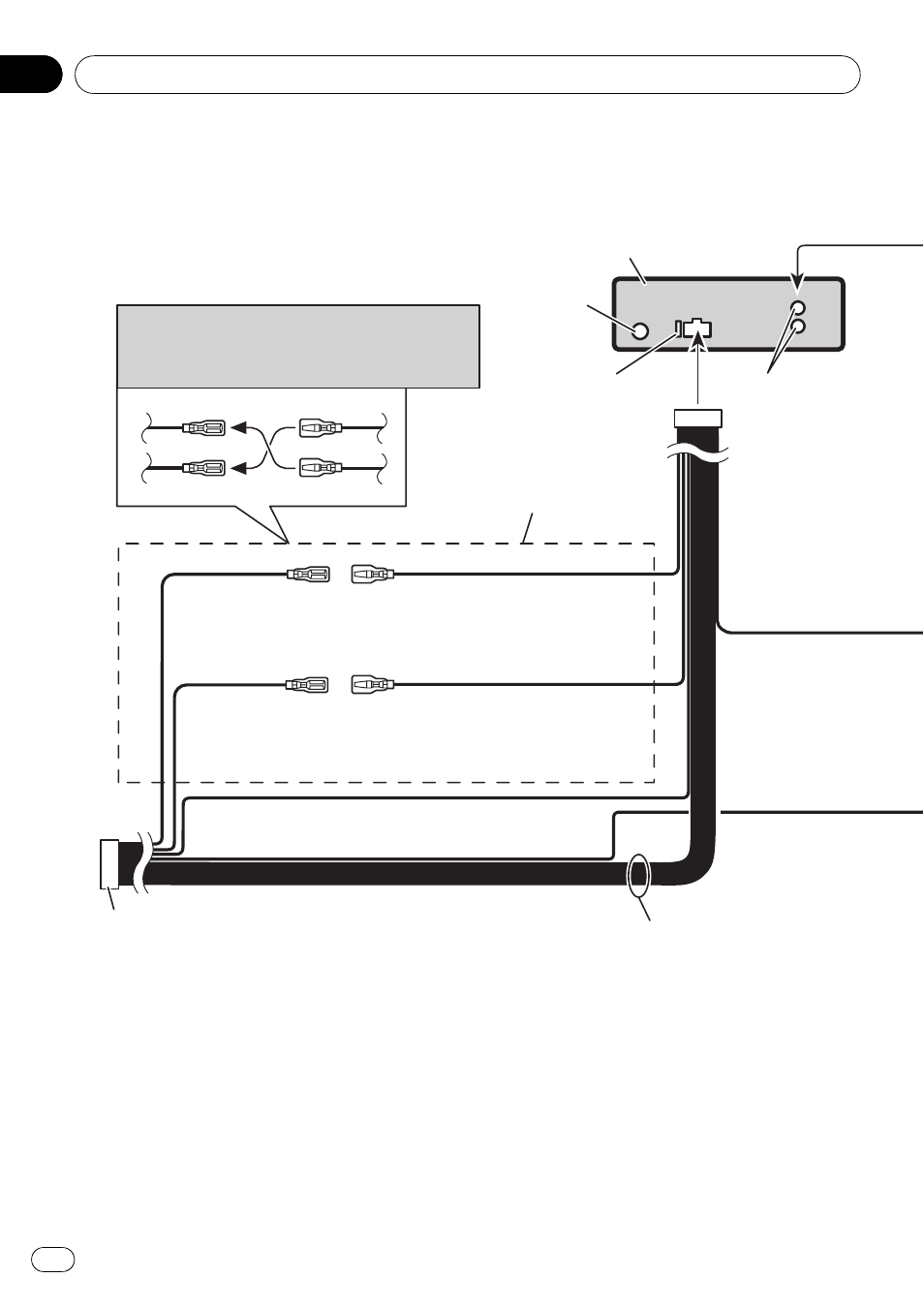

Схема подключения
1*
2*
3*
4*
Гнездо
антенны
Задний выход
Данное устройство
Плавкий
предохранитель (10 A)
Соедините провода
одинакового цвета друг с
другом.
Примечание
В зависимости от типа автомобиля функции 2* и
4* могут быть различными. В этом случае,
убедитесь, что 1* подключили к 4* и 3* к 2*.
Желтый (2*)
Разрывный (или
вспомогательный)
Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.
Красный (4*)
Вспомогательный
(или разрывный)
Красный (3*)
Подключите к клемме, контролируемой
замком зажигания (12 В пост. ток).
Черный (заземление на массу)
Подключите к чистому, неокрашенному
металлическому участку.
ISO разъем
Примечание
В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.
Провода динамиков
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый
Зеленый/черный: Задний левый
Фиолетовый: Задний правый
Фиолетовый/черный: Задний правый
