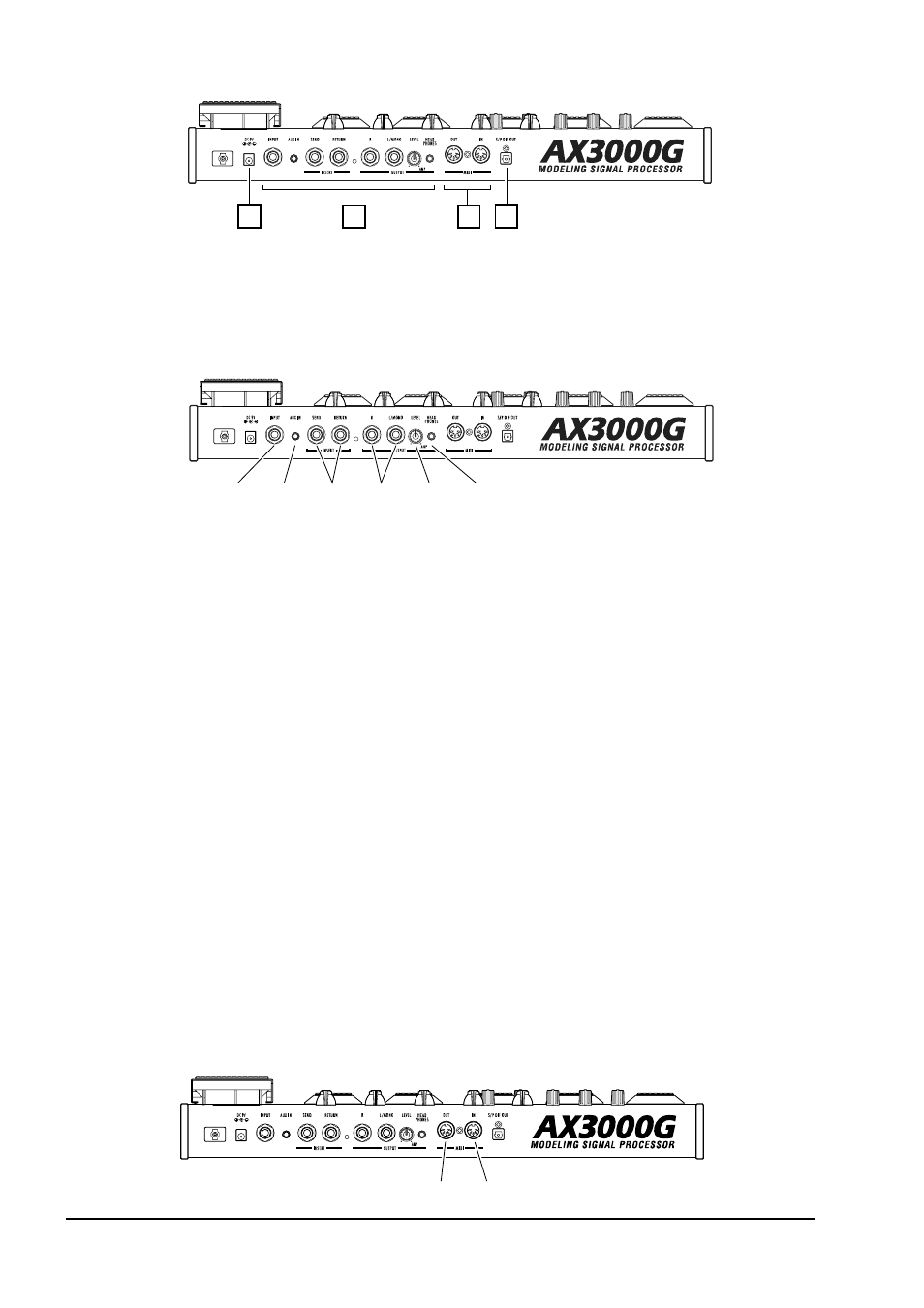

Тыльная панель
9. Питание
9.1 Разъем DC9V
Служит для подключения прилагаемого сетевого адаптера.
10. Входы и выходы
10.1 Разъем INPUT
Служит для подключения гитары.
10.2 Разъем AUX IN (стерео миниджек).
Служит для подключения аналогового выхода внешнего аудиоустройства.
З За ам мееч ча ан ни иее: Этот разъем позволяет подключать стандартный CD/MP3-плейер или другой прибор для
параллельного воспроизведения фонового музыкального сопровождения, под которое производится игра на
гитаре. Уровень воспроизведения фонограммы определяется выходными регулировками подключенного
устройства.
10.3 Разъемы INSERT (SEND, RETURN)
Служат для подключения внешних эффект-процессоров или педалей. Подключайте SEND ко входу внешних
эффект-процессоров. Подключайте RETURN к выходу внешних эффект-процессоров.
10.4 Разъемы OUTPUT (L/MONO, R).
Выходные аналоговые разъемы (симметричные/несимметричные TRS). Для моно-коммутации используйте
разъем L/MONO.
10.5 Регулятор LEVEL
Определяет уровни сигналов на выходах OUTPUT è PHONE.
10.6 Разъем PHONE (стерео миниджек).
Выход на наушники.
11. MIDI
11.1 Разъем MIDI OUT
Используется для передачи MIDI-данных во внешнее MIDI-оборудование.
10 Korg AX3000G. Руководство пользователя
9 10 11 12
10.1 10.2 10.3 10.4 10.5 10.6
11.1 11.2
