РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ JAGUAR JB-007
НА АВТОМОБИЛИ ВАЗ

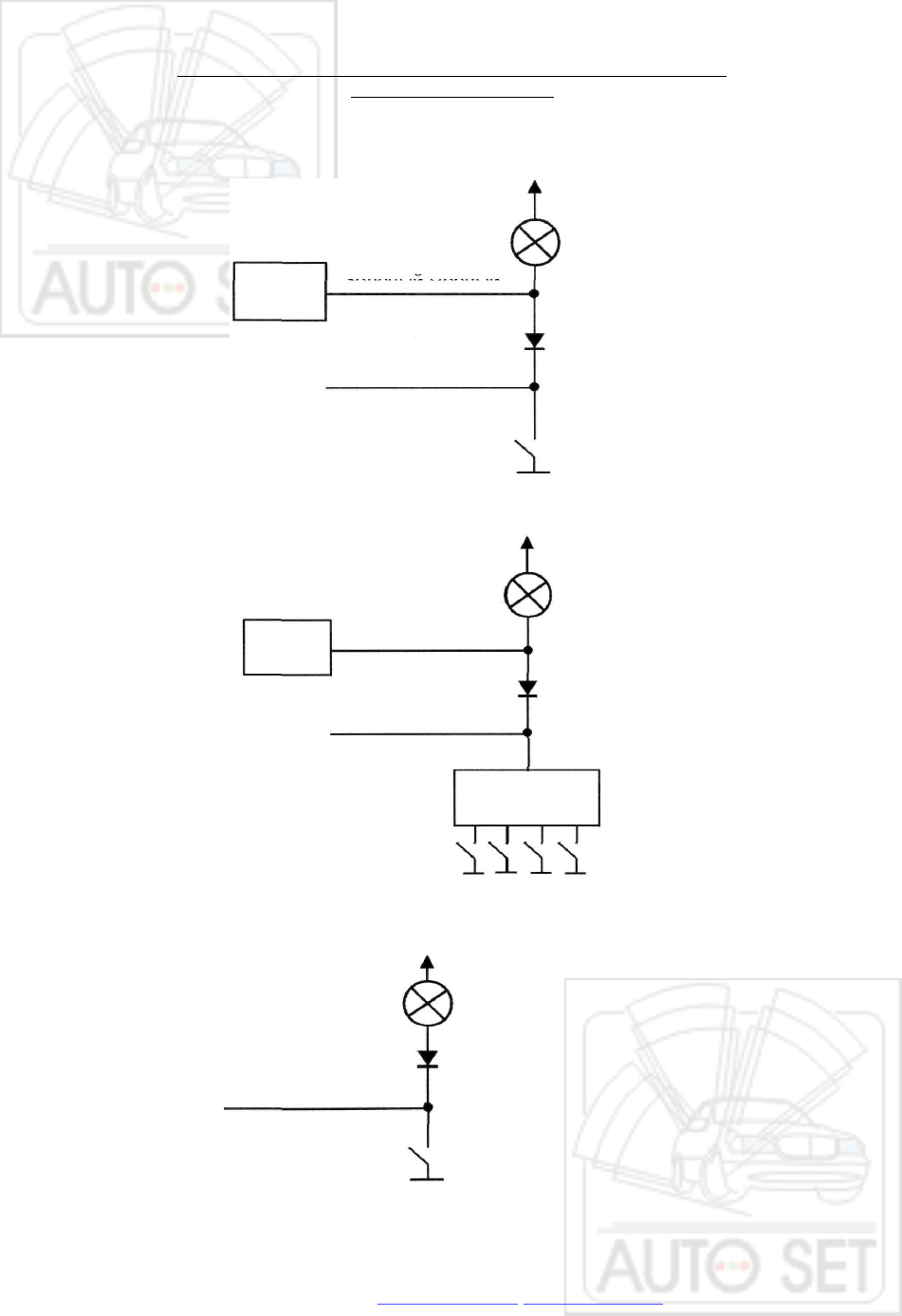

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер две
ри") к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или
АПС-6:
плафон
освещения
салона
выключатель
освещения
плафона
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер две
ри") к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
плафон
освещения
салона
Белый-Черный
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер
капота/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе осве
щения багажника автомобилей ВАЗ семейства 2115:
подкапотная лампа
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
JAGUAR JB-007 24 © Saturn Marketing Ltd.
+ 12B
Зеленый-Черный
А П С - 4
КОРИЧНЕВЫЙ
диод Iтах=1А
диод Iтах=1А
Зеленый-Черный
КОРИЧНЕВЫЙ
БСК
выключатели
освещения
плафона
АПС-4
+ 12В
ТЕМНО-ЗЕЛЕНЫЙ
диод Iтах=1А
