Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!
14

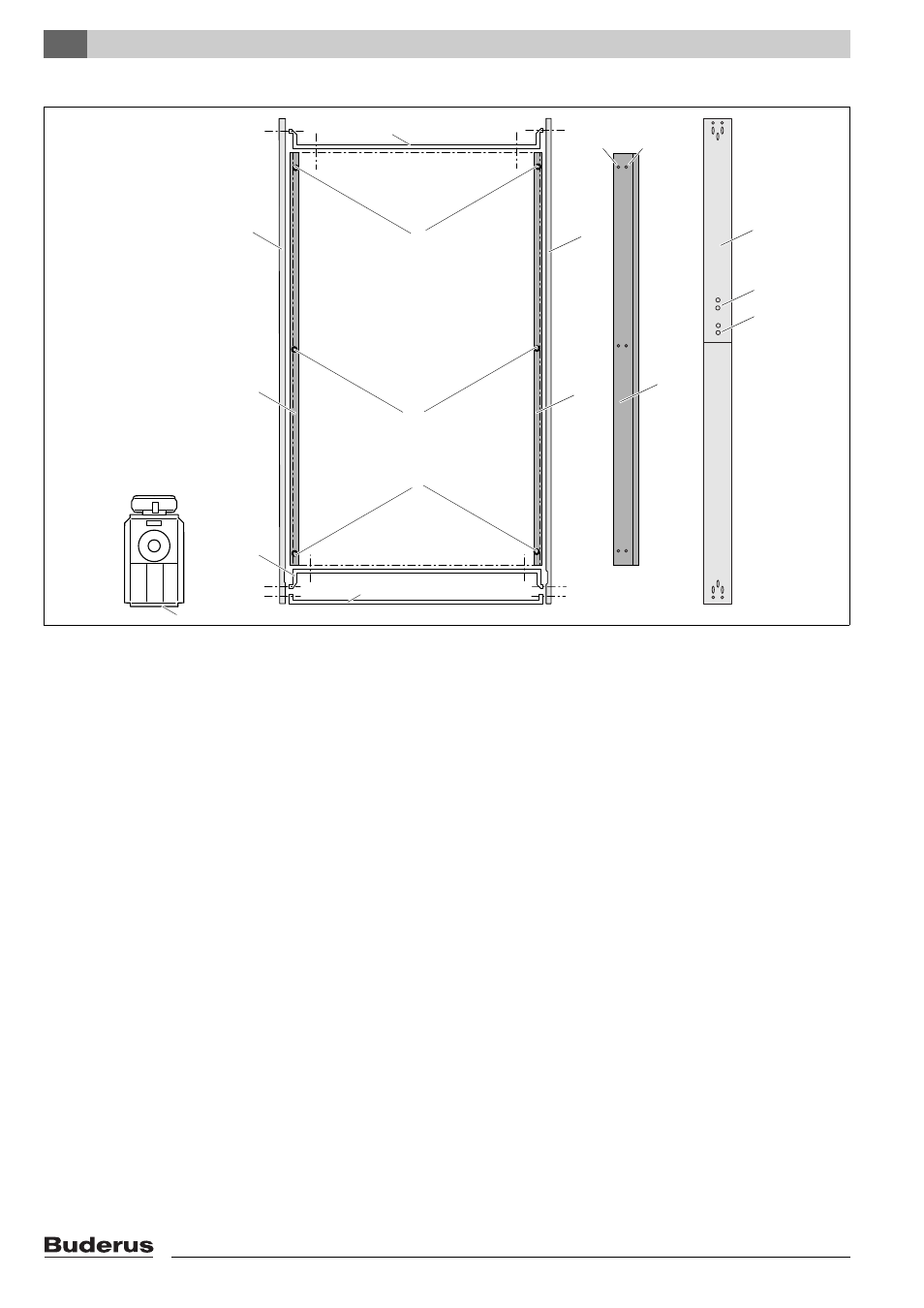

Рис. 13 Нижние траверсы (вид сверху)
z
Прикрепите переднюю траверсу (рис. 13, поз. 3)
снизу 2 винтами к корпусу котла.
z
Прикрепите заднюю траверсу снизу (рис. 13,
поз. 1) 2 винтами к корпусу котла.
z
Закрепите распорки (рис. 13, поз. 5) 3 винтами и
3 гайками (рис. 13, поз. 6) внизу слева и справа.
В котлах 790 кВт и 970 кВт используйте отверстия
поз. a.
В котлах 1200 кВт используйте отверстия поз. b.
z
Боковые синие цокольные планки (рис. 13,
поз. 2) состоят из 2 частей и должны быть
соединены заранее (рис. 13, поз. c: положение
винтов для котлов 790 кВт и поз. d: положение
винтов для 970 кВт и 1200 кВт).
Обе части цокольной планки установите по
центру за накладкой, выровняйте по горизонтали
и закрепите 2 винтами.
z
Закрепите левую и правую цокольные планки
(рис. 13, поз. 2) к траверсе, привернув спереди и
сзади по одному винту.
z
Закрепите синюю цокольную панель (рис. 13,
поз. 4) спереди к правой и левой цокольным
панелям (рис. 13, поз. 2) 2 винтами.
1
2
3
4
2
4
5
5
6
6
6
c
b
2
5
a
d
Экспликация к рис. 13
Поз. 1: задняя траверса
Поз. 2: боковые цокольные планки
Поз. 3: передняя траверса
Поз. 4: передняя цокольная панель
Поз. 5: распорка
Поз. 6: положение винтов и гаек на распорке
Поз. 7: положение винтов на распорке для котлов
790 кВт и 970 кВт (вид сверху)
Поз. 8: положение винтов на распорке для котлов
1200 кВт (вид сверху)
Поз. 9: положение винтов на боковых синих
цокольных планках для котлов 970 кВт
и 1200 кВт (вид со стороны)
Поз. 10: положение винтов на боковых синих цокольных
планках для котлов SB790 (вид сбоку)
