10
AUDIO
PC IN
R - STANDBY
G POWER ON INPUT MENU ENTER + - VOL
1 2 3
1 2 3

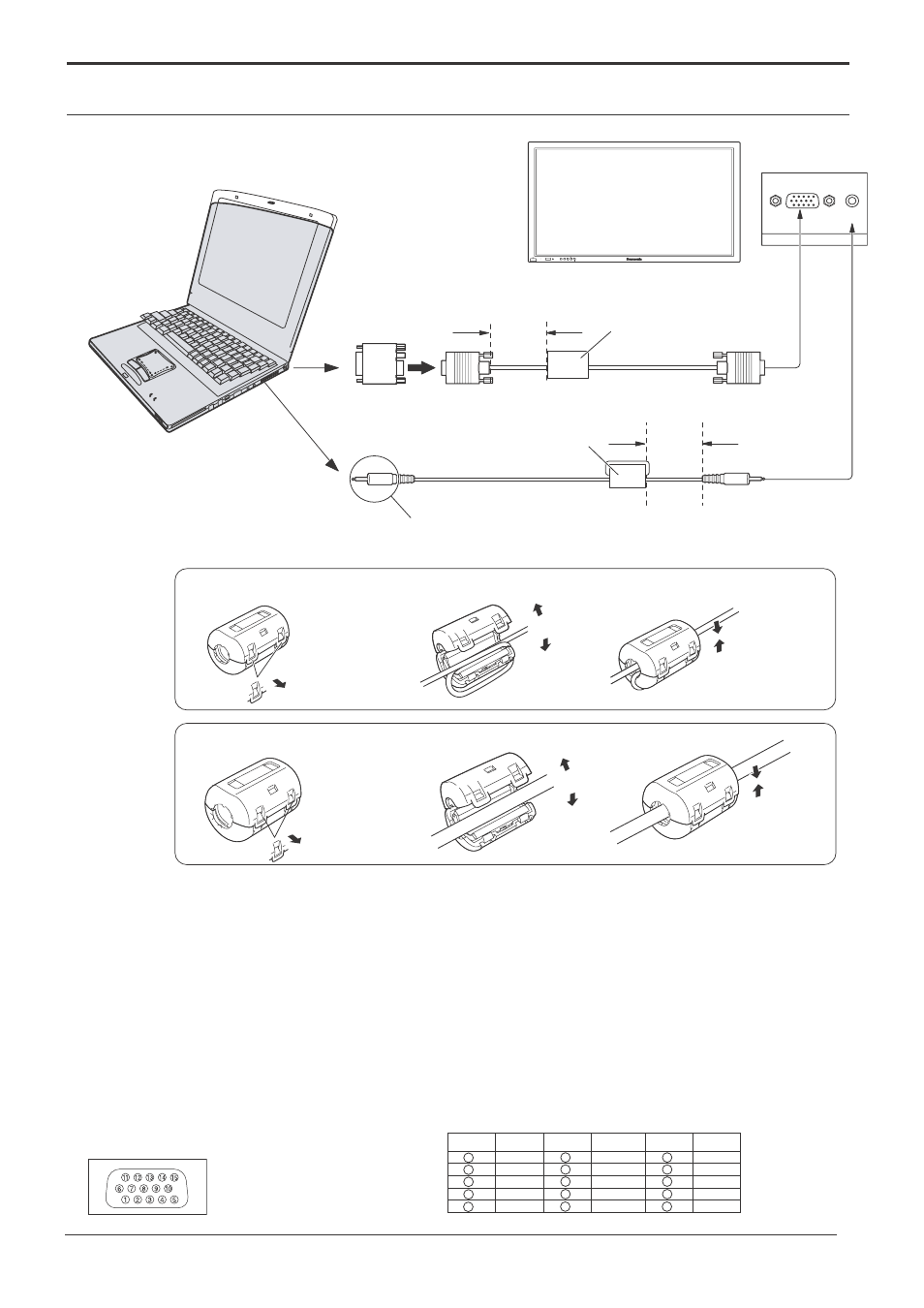

Компьютер
Преобразующий
адаптер
(если в нем есть
необходимость)
Менее
10 см
Ферритовый
сердечник (большой)
(входит в комплект)
RGB
Компьютерный
кабель
Аудио
Стерео штекер
Ферритовый сердечник (малый)
(входит в комплект)
Менее
10 см
Подключите кабель, соответствующий
разъему аудио выхода на компьютере.
D-sub
15 р
Установка ферритового сердечника (малого)
Сдвиньте выступы
назад (в двух местах)
Откройте
Пропустите
кабель
и закройте
Установка ферритового сердечника (большого)
Сдвиньте
выступы назад
(в двух местах)
Откройте
Пропустите
кабель
и закройте
Примечания:
1) Это устройство способно принимать компьютерные сигналы с частотой горизонтальной развертки от 15 до 110 кГц
и с частотой вертикальной развертки от 48 до 120 Гц. (Тем не менее, если количество строк в сигнале превышает
1200, изображение не будет отображаться должным образом.)
2) Максимальное разрешение дисплея при коэффициенте сжатия 4:3 составляет 640 х 480 точек, а при
коэффициенте сжатия 16:9 – 852 х 480 точек. При разрешении, превышающем указанные пределы, четкое
отображение мелких деталей может оказаться невозможным.
3) Разъемы компьютерного входа совместимы с DDC 1/2B. Если подключенный компьютер не совместим с DDC 1/2B,
при подключении Вам необходимо осуществить настройку компьютера.
4) Некоторые модели компьютеров невозможно подключить к этому устройству.
5) При подключении компьютера с разъемом D-sub 15P, совместимом с DOS/V, нет необходимости в использовании
адаптера.
6) Компьютер, изображенный на рисунке, служит исключительно иллюстративным целям.
7) Изображенные на иллюстрации дополнительные устройства и кабели не входят в комплект к этому устройству.
8) Не используйте компьютерные сигналы, частотные характеристики которых выходят за указанные выше пределы.
9) Компонентный вход возможен с контактами 1, 2 ,3 разъема D-sub 15P.
Названия сигналов для разъема D-sub 15P.
Назначения контактов
разъема
компьютерного входа
а т к а т н о к р е м о Н е и н а в з а Н
а л а н г и с
а т к а т н о к р е м о Н а л а н г и с е и н а в з а Н а т к а т н о к р е м о Н е и н а в з а Н
а л а н г и с
) r C / r P ( R ) я л м е з ( D N G ) я л м е з ( D N G
) Y ( G ) я л м е з ( D N G A D S
) b C / b P ( B ) я л м е з ( D N G C N Y S / D H
) я л м е з ( D N G ) н е ч ю л к д о п е н ( C N D V
) я л м е з ( D N G ) я л м е з ( D N G L C S
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Подключения
Подключения разъемов компьютерного входа
