2
Для настенного монтажа применяется кронштейн с креплением VESA 75
(приобретается отдельно), который крепится к ЖК телевизору четырьмя
винтами М5х60 на посадочное место (расстояние между центрами
75х75 мм).
Ручки для переноски.
Крепление настенного кронштейна.
Разъем для наушников.
Цифровой видеоинтерфейс DVI I (VGA).
Разьем SCART.
Вход внешней антенны (75 ).
Шнур питания.
Разьем RCA: видеовход.
Разьемы RCA: аудиовходы левый/правый каналы.
Разьем S VIDEO.
Настольная подставка.
Кнопка включения дежурного режима.
Кнопка вызова меню.
Кнопки управления громкостью и изменения
параметров в меню.
Кнопки переключения программ “по кольцу”
и передвижения по меню.
Приемник команд пульта управления.
Сенсор внешней освещенности.
Индикатор дежурного режима.
Включение телевизора
Вставьте антенный штекер в антенное гнездо (см. "Устройство ЖК телевизора") на задней панели.
После включения вилки шнура питания в сетевую розетку засветится индикатор дежурного режима.
Переведите телевизор в рабочий режим нажатием кнопок на боковой панели телевизора, ци
фровыми кнопками пульта управления или кнопками . Индикатор дежурного режима погаснет,
и через несколько секунд появится изображение на экране.
Переключение телевизора в дежурный режим производится нажатием кнопки , при этом телеви
зор потребляет малое количество энергии и может оставаться в этом режиме длительное время.

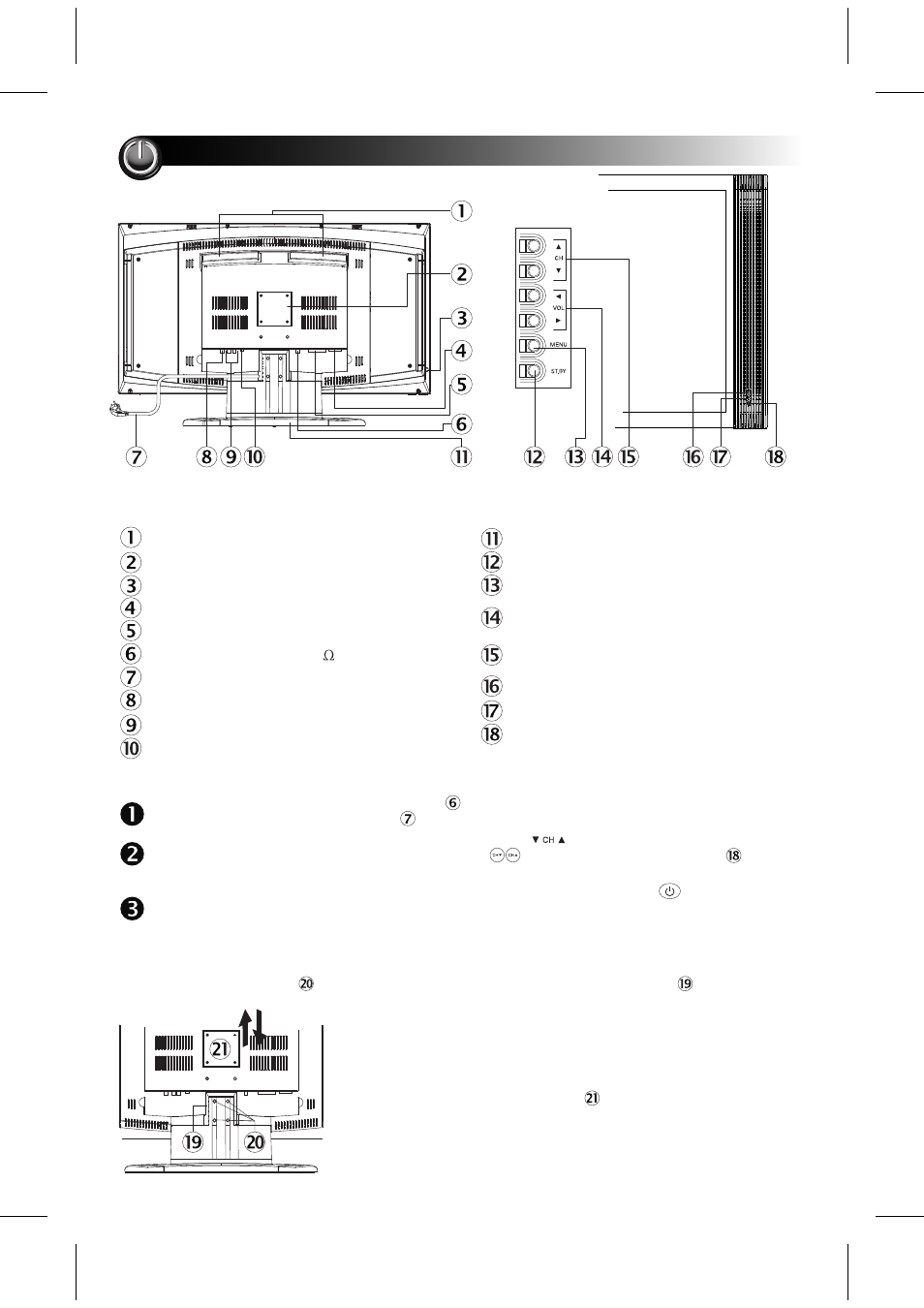

Устройство ЖК телевизора
УСТРОЙСТВО ЖК ТЕЛЕВИЗОРА И ЕГО УСТАНОВКА
Боковая панель
управления
ЖК телевизор поставляется с настольной подставкой, которая при необходимости отсоединяется от
телевизора следующим образом: установите телевизор на горизонтальной поверхности, затем вывинтите
4 крепежных винта М5х40 и осторожно вытяните корпус телевизора из пазов подставки. Для
повторной установки настольной подставки следует повторить эти операции в обратном порядке.
Снятие и установка настольной подставки.
Отсеки разъемов на задней стенке телевизора закрыты защитными крышками на защелках. Перед
подключением телевизора к внешнему устройству следует осторожно снять крышку соответствующего
отсека, подсоединить необходимые кабели и установить крышки на место, надежно их зафиксировав.
