ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ
Способ подключения внешнего аудио/видеооборудования зависит от модели и возможностей каждого устройства.
Перед подключением в инструкции к данному устройству обратите внимание на расположение аудио и видеоразъемов.
Использование усилителя
Использование аудио/видеоусилителя со встроенным декодером пространственного звука
При подключении усилителя со встроенным декодером пространственного звучания (например, Dolby Digital, DTS, MPEG
и т. п.) руководствуйтесь приведенной далее схемой.
* Произведено по лицензии компании Dolby Laboratories. “Dolby” и символ сдвоенной буквы “D” являются торговыми марками
Dolby Laboratories.
* DTS и DTS Digital Out являются торговыми марками компании Digital Theatre Systems.
ПРИМЕЧАНИЕ:
• Перед выполнением каких-либо соединений не забудьте отключить устройства от сети.
• Некоторые декодеры DTS, которые не имеют интерфейса DVD-DTS, могут быть неосвместимы с данным моноблоком.
• При воспроизведении записей в формате DTS сигнал идет только через цифровой выходной аудиоразъем.

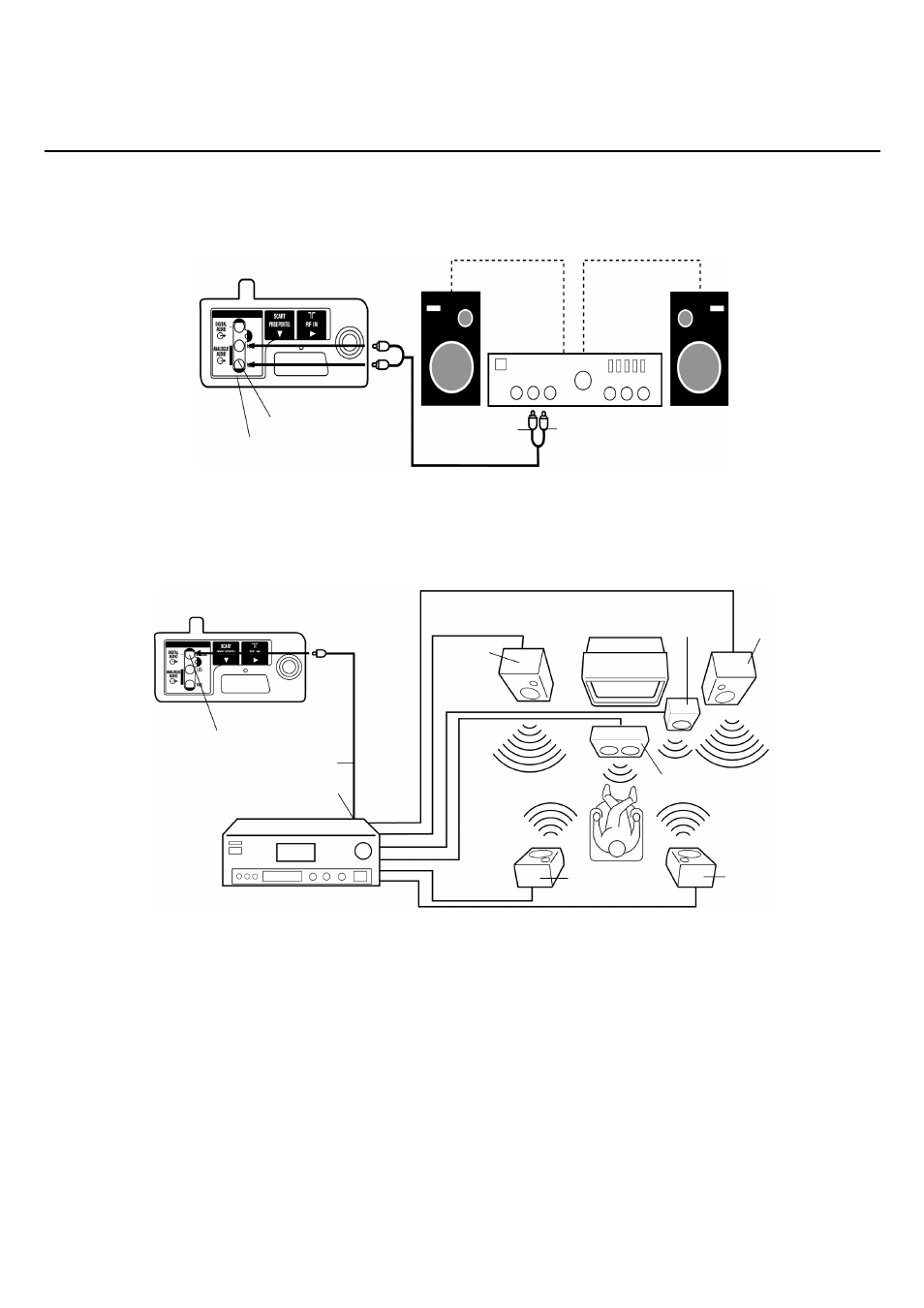

Задняя панель
Аудиовыход (левый)
Аудиовыход (правый)
Усилитель
К входному
аудиоразъему
(правый)
К входному
аудиоразъему
(левый)
Задняя панель
аудиокабель
Коаксиальный цифровой аудиовыход
Коаксиальный цифровой кабель
(в комплект не входит)
Коаксиальный цифровой аудиовход
Аудио/видео усилитель со встроенным
декодером цифрового звука
(наподобие тех, что указаны выше)
Тыловая
колонка (левая)
Тыловая
колонка (правая)
Центральная
колонка
Фронтальная
колонка
(левая)
Фронтальная
колонка
(правая)
Моноблок
