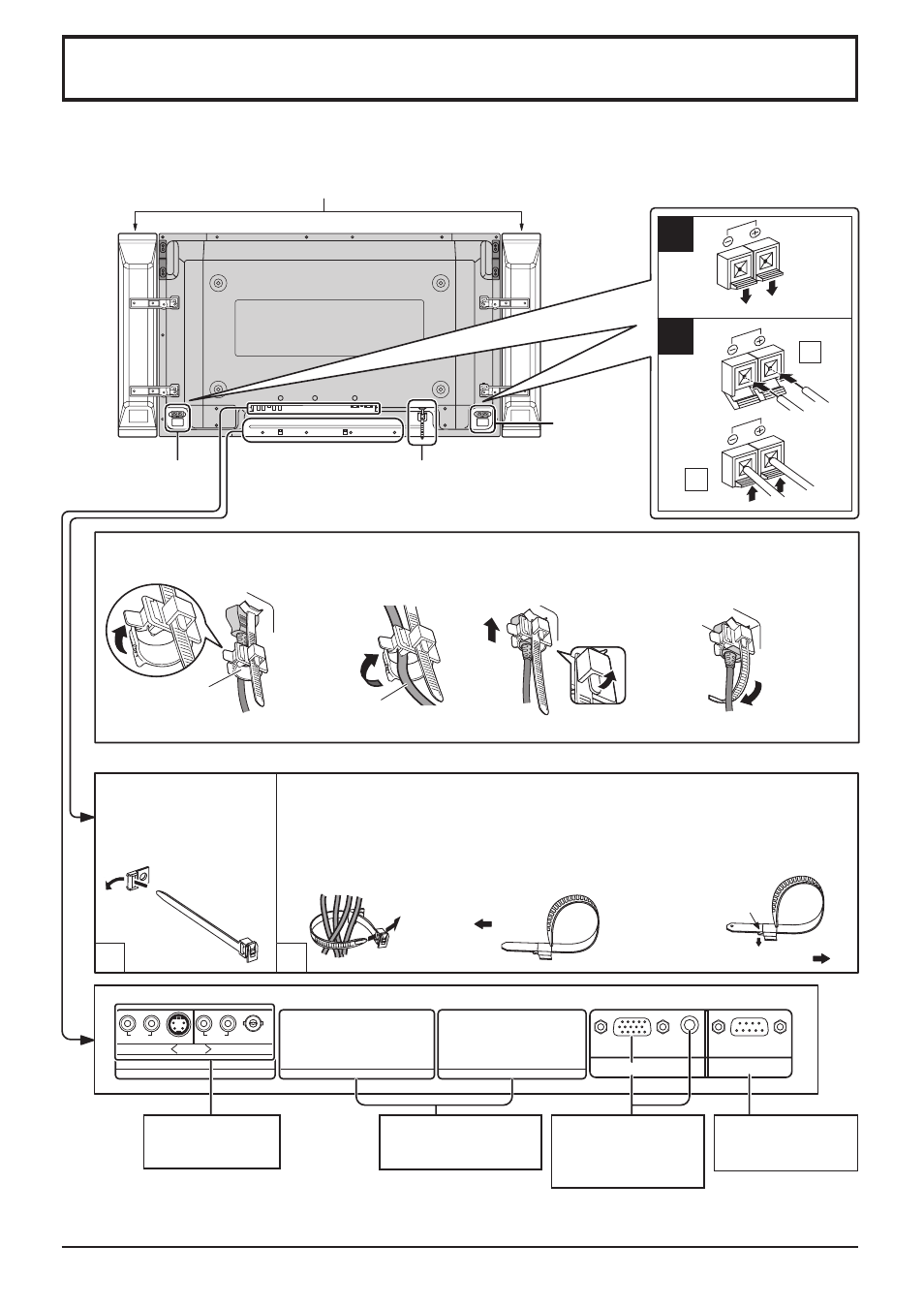

Подсоединения
1 2
1
2
1
2
SERIAL PC IN
AUDIO
SLOT2 SLOT1 SLOT3
VIDEO AUDIO R L AUDIO R L
AV IN B A
S VIDEO
Разъем
ДИНАМИКА (П)
Разъем
ДИНАМИКА
(Л)
При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.
(Пример: TH-42PH9WK)
Подсоединение шнура переменного тока
(см. стр. 13)
Громкоговорители (Дополнительные принадлежности)
– Ленты фиксации шнуров Надежно закрепите все выступающие шнуры лентами.
Протяните закрепленную
ленту фиксации шнура
через зажим, как показано
на рисунке. Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг них,
а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации
их натяжения (особенно для сетевого шнура), плотно свяжите в пучок все шнуры
с помощью прилагаемой ленты фиксации.
Чтобы затянуть: Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
3. Поднимите фиксатор
и надежно закрепите
штепсельный разъем
сетевого шнура.
2. Вставьте штепсельный
разъем сетевого шнура
и надежно закройте
фиксатор.
1. Откройте фиксатор.
Фиксатор
Сетевой шнур
Примечание: Форма прилагаемого сетевого шнура может отличаться от приведенной на иллюстрации.
– Крепление шнура переменного тока
Примечание:
На заводе-изготовителе блок разъемов устанавливается только в первый слот (SLOT 1).
4. Вставьте выступ
смонтированного фиксатора
на свое место в небольшое
отверстие, расположенное
в правой
нижней
части задней
крышки.
Если фиксатор
ослаб:
Сдвоенные
видео разъемы
(см. стр. 12)
От мониторного
разъема EXTERNAL
на компьютере
(см. стр. 10)
От разъема SERIAL
на компьютере
(см. стр. 11)
Дополнительный блок
входных разъемов (с
крышкой)
