11
Примечания:

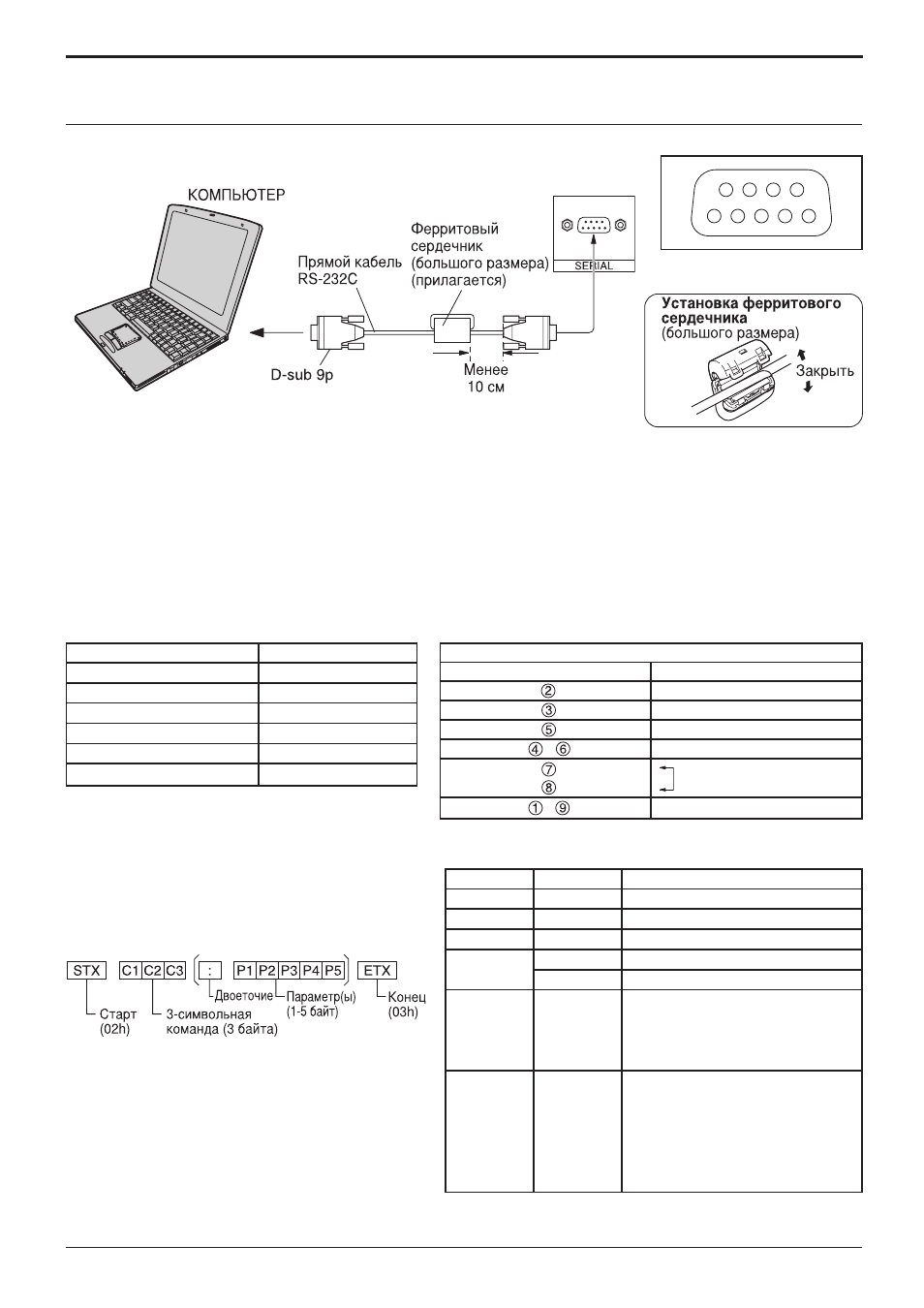

• Соедините компьютер с ЖК дисплеем при помощи кабеля RS-232C.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.
Для управления ЖК дисплеем с компьютера используется последовательный
разъем SERIAL.
Разъем SERIAL соответствует спецификации интерфейса RS-232C, поэтому ЖК дисплей может управляться
с компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное обеспечение, которое позволяет отправку и
получение управляющих данных, которые удовлетворяют нижеприведенным условиям. Используйте такое
компьютерное приложение, как язык программирования. За подробностями обращайтесь к документации к
компьютерному приложению.
Основной формат для управляющих данных
Передача управляющих данных с компьютера
начинается сигналом STX, за которым следует
команда, параметры и, в завершении, сигнал
ETX. При отсутствии параметров, сигнал
параметра может не посылаться.
Примечания:
• При передаче нескольких команд обеспечьте
ожидание ответа после первой команды перед
отсылкой следующей команды.
• Если по ошибке отправлена неверная команда,
аппарат вернет на компьютер команду “ER401”.
Расположение соединителей
для RS-232C
9 8 7 6
5 3 2 1 4
Параметры коммуникации
Уровень сигнала
Метод синхронизации
Частота передачи
Проверка четности
Длина символа
Стоп-бит
Регулирование потока
Совместимый с RS-232C
Асинхронный
9600 бит/с
Отсутствует
8 бит
1 бит
-
Команда
Команда
PON
POF
AVL
AMT
IMS
DAM
Описание
Включить питание
Выключить питание
Громкость 00-63
Бесшумный режим ВЫКЛ
Бесшумный режим ВКЛ
Выбор входа (перекл.)
Вход Slot1
Вход Slot2
Вход с ПК
Выбор режима экрана (перекл.)
4 : 3
Zoom
16 : 9
Just
Panasonic Auto
Параметр
Нет
Нет
**
0
1
Нет
SL1
SL2
PC1
Нет
NORM
ZOOM
FULL
JUST
SELF
Когда питание выключено, дисплей отвечает только на
команду PON.
Таблица преобразования RS-232C
9-штекерный материнский разъем D-sub
•
•
Подробности
R X D
T X D
GND
Не используются
Замкнуты
NC
Подсоединение разъемов SERIAL
Подсоединения
