5

Подсоединение

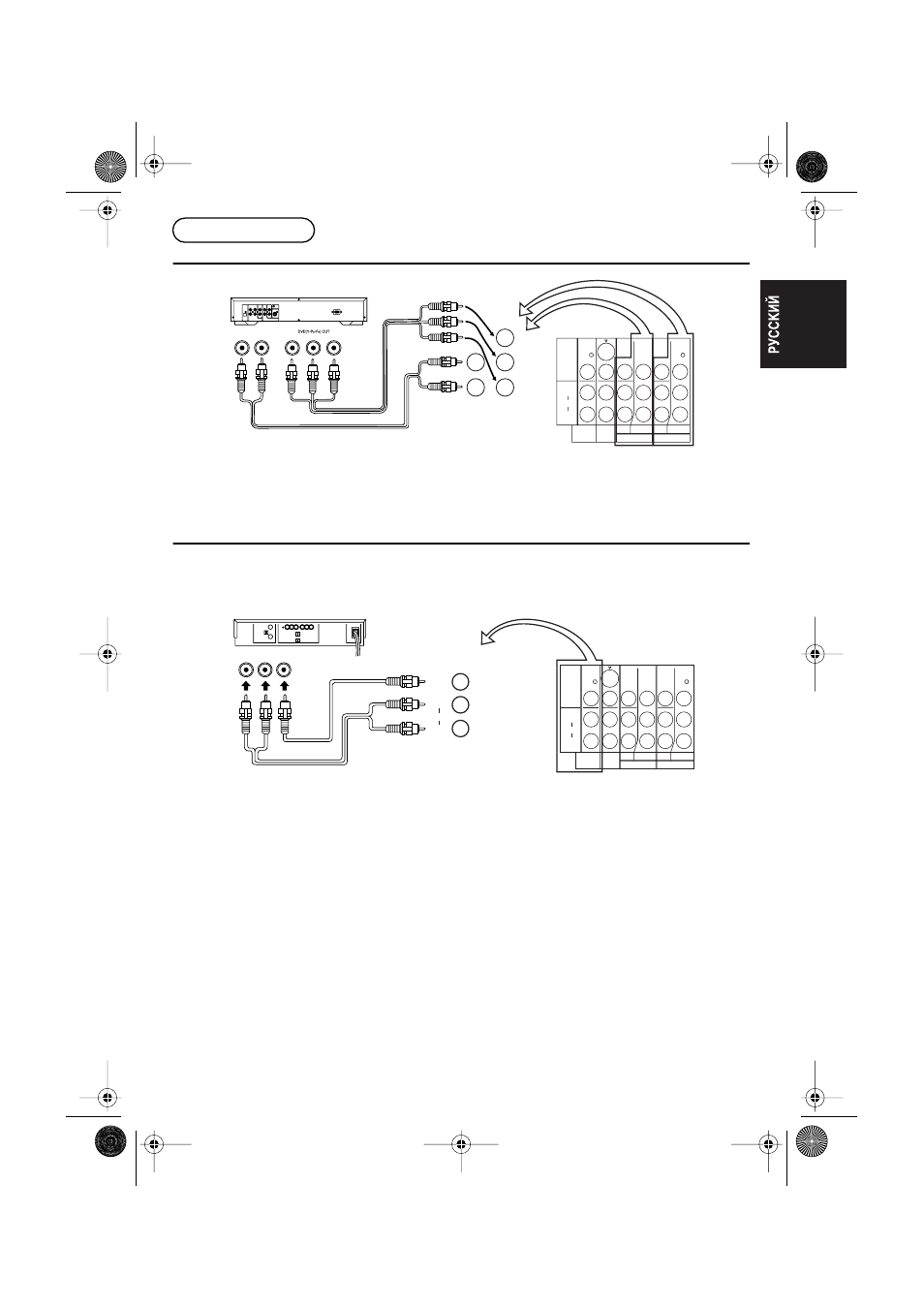

Как подсоединить DVD входных терминалов

Примечания:

1. Аудио сигнал AV4 общий для AV4 и DVD входного сигнала терминалов.
2. DVD сигнал входного терминала имеет преимущество перед AV4 видео сигналом входного терминала.
3. Похожие соединения возможны в “СOMPONENT VIDEO” вход 3 терминала.

Как подсоединить AV Монитор выходных терминалов к другому оборудованию

“МONITOR OUT” терминалы выхода, имеют такие же сигналы, как основное изображение на экране
телевизора и звук из громкоговорителя в одно и то же время, например: ТВ программы или сигналы от AV1,
AV2, AV3 или AV4 вход.

Примечания:

1. Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и МONITOR OUT в

данном телевизоре,так как это может вызвать неправильное фунционирование.

2. Монитор выхода излучает основное изображение нормальные видео и аудио сигналы.
3. Сигнал DVD (Y•P

B

•P

R

) не выходят на МONITOR OUT терминалы.

4. При использовании функции “MONITOR OUT” с источником сигнала, подключенным к разъему “AV2 IN” ,

используйте вход “VIDEO” (НЕ “S-VIDEO” вход).

Audio

OUT

P

B

Y

P

R

L

R

S-VIDEO

Y

P

B

P

R

Y

P

B

P

R

VIDEO

MONO

MONO

MONO

AUDIO

L

R

COMPONENT

COMPONENT

MONITOR

OUT

AV1

IN

AV3 IN

AV4 IN

Y

P

B

P

R

MONO

Проигрыватель DVD

Audio

Video

R

L

IN

IN

S-VIDEO

Y

P

B

P

R

Y

P

B

P

R

VIDEO

MONO

MONO

MONO

AUDIO

L

R

COMPONENT

COMPONENT

MONITOR

OUT

AV1

IN

AV3 IN

AV4 IN

VIDEO

AUDIO

L

R

MONITOR

OUT

VHS VCR

(Записывающее оборудование)

ВИДEО

АУДИО
