Относительная влажность
20% - 80%
Среднее время наработки
системы на отказ
50K часов (CCFL 40K часов)
Цвет корпуса
220VW9FB: Черный
Назначение сигнальных выводов

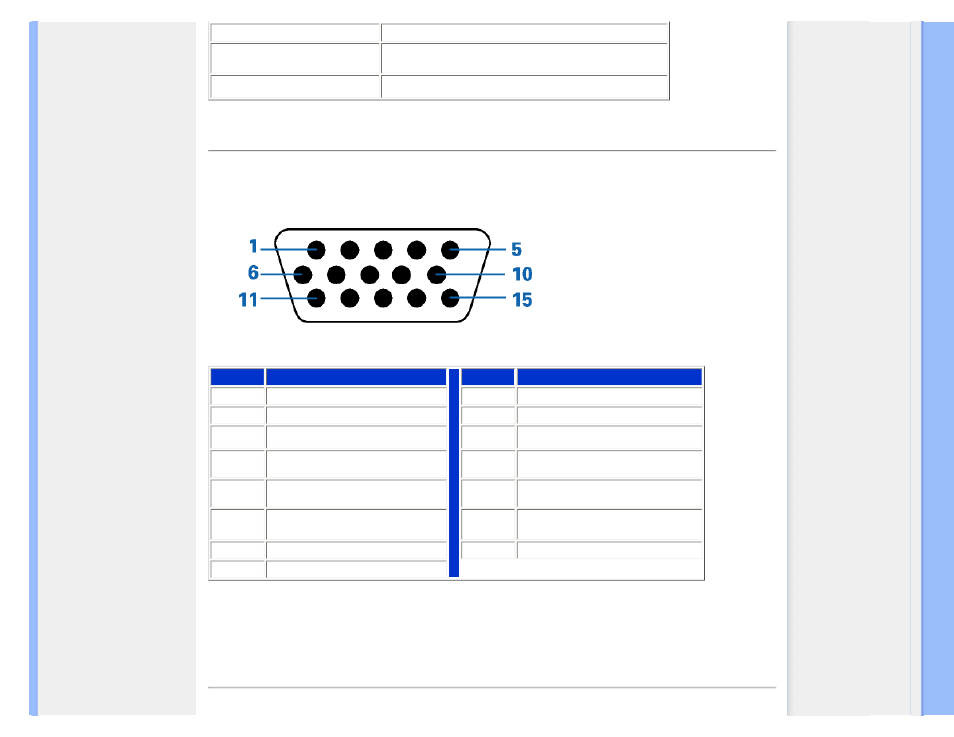

15-выводной разъем D-sub (вставка) сигнального кабеля:
Й вывода Назначение
Й вывода Назначение
1
Видеовход, красный
9
+5В
2
Видеовход, зеленый/SOG
10
Земля логической цепи
3
Видеовход, синий
11
Земля
4
Sense (Земля)
12
Последовательная линия передачи
данных (SDA)
5
Земля - Обнаружение кабеля
13
Синхросигнал строк/Г/ В
+Синхросигнал кадров
6
Земля красного видеосигнала
14
Синхросигнал кадров
7
Земля зеленого видеосигнала
15
Линия синхронизации данных (SCL)
8
Земля синего видеосигнала
