15
ПОДКЛЮЧЕНИЕ К СЛИВУ
351697
A
B
C
max 100 cm min 60 cm max 90 cm
max 100 cm
max 150 cm
A
B
C
max 100 cm min 60 cm
max 30-40 cm
max 160 cm
max 90 cm

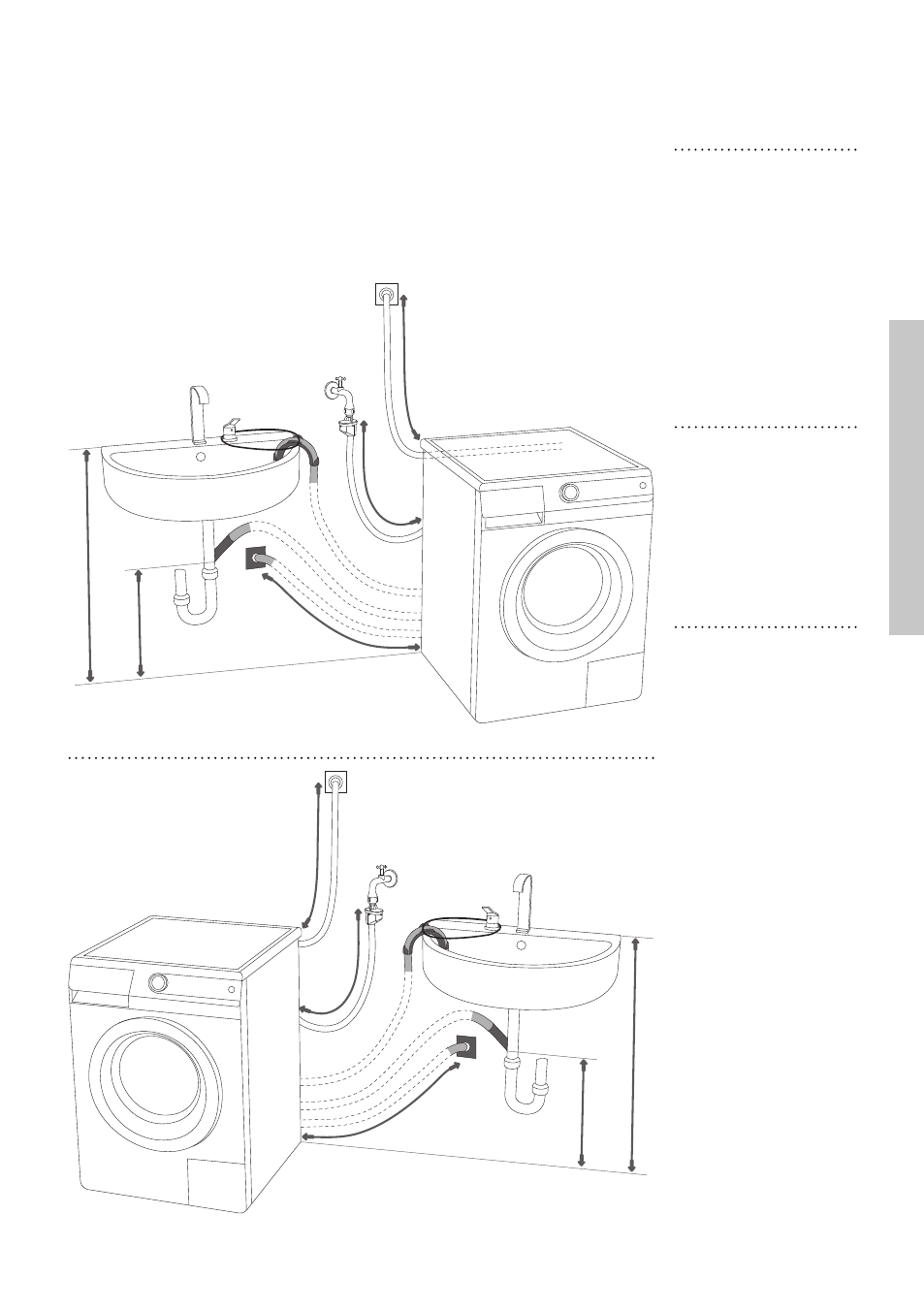

Конец сливного шланга можно вывести в раковину или ванну или
подсоединить непосредственно к сточной трубе диаметром не менее
4 сантиметра. Конец сливного шланга должен находиться на высоте не более
100 и не менее 60 сантиметров от пола. Сливной шланг можно установить
тремя способами (A, B, C).
A Сливной шланг
можно закрепить
на раковине или
ванне. При помощи
шнура, протянутого
через пластмассовый
кронштейн, закрепите
сливной шланг таким
образом, чтобы он не
соскользнул на пол.
B Сливной
шланг можно
подсоединить
непосредственно
к сточной трубе
раковины.
C Сливной
шланг можно
подсоединить во
встроенную в стену
сточную трубу с
сифоном, который
имеет возможность
очистки.
