Подключение периферийного оборудования
EXT 4
EXT 2 /SVHS2 EXT 1 DVI
(AUDIO IN)
HDMI
AUDIO R L
IN
Pr Pb Y
L
R
Подключить ваш видеомагнитофон
VCR
Разъемы устройств приведены только для
справки. Разъемы ваших устройств могут
обозначаться по другому и находиться в
других местах.
Важно: для того, чтобы подсоединить
коробку декодера, используйте только
скарт EXT 1.
3 Нажмите кнопку AV на пульте
дистанционного управления для
получения списка Источника. При помощи
ï выберите EXT 1 или EXT 4 /SVHS2.
При помощи кнопки Æ/ подтвердите
выбор.

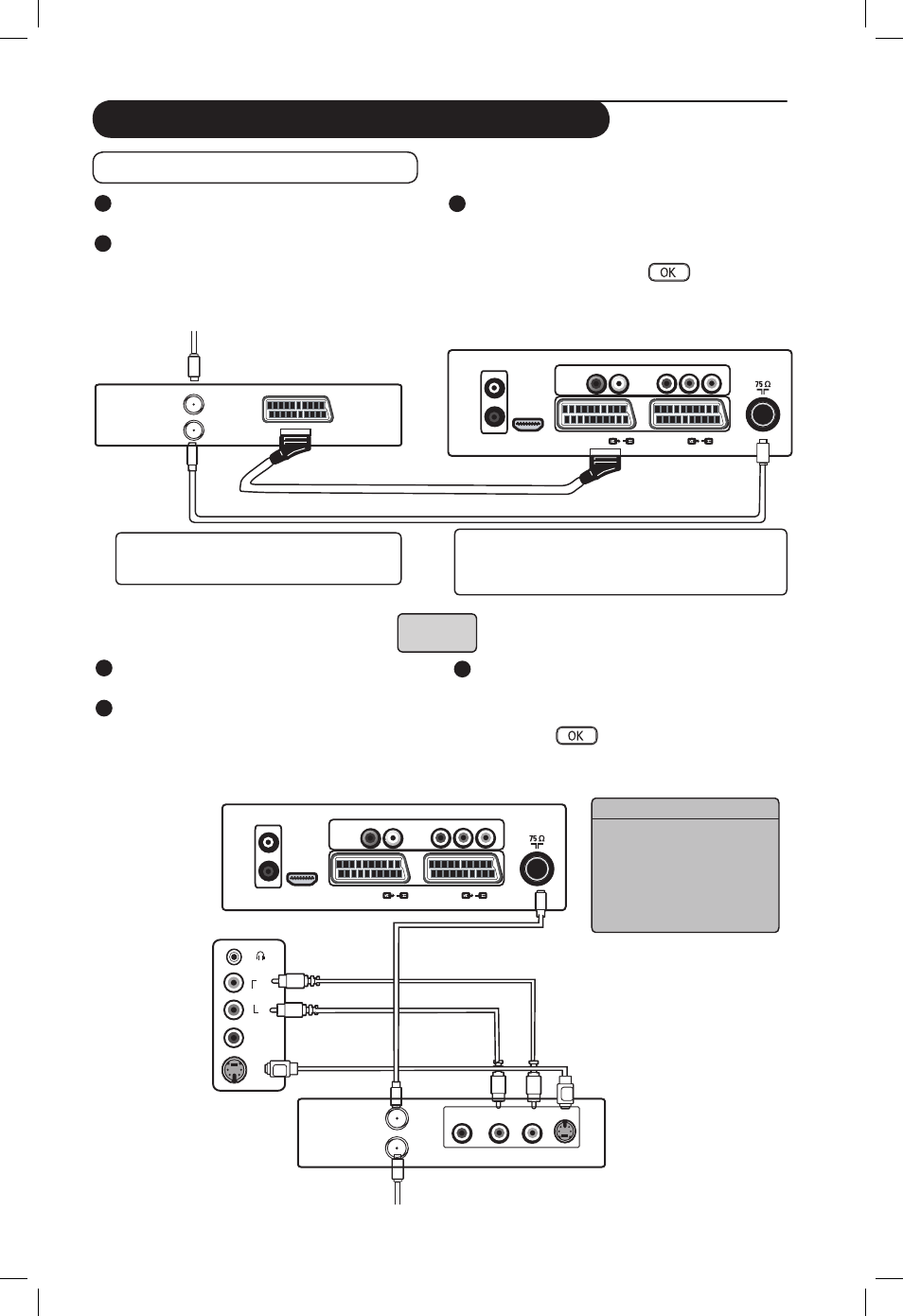

1 Выполните соединения, как показано на
рисунке.
2 После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
и включите ваш телевизор.
К розетке
в стене
Декодер телеканалов
Антенна/Кабель
K TB
ИЛИ
3 Нажмите кнопку AV на пульте
дистанционного управления для
получения списка Источника. При помощи
ï выберите EXT 3 /SVHS3. При помощи
кнопки Æ/ подтвердите выбор.
1 Выполните соединения, как показано на
рисунке.
2 После подсоединения всех кабелей или
устройств, подключитесь к электропитанию
и включите ваш телевизор.
Боковые
разъемы
телевизора
VCR
K TB
Источник
TV
Æ
EXT1 Æ
EXT2 / SVHS2 Æ
EXT3 / SVHS3 Æ
EXT 4 Æ
HDMI Æ
Декодер телеканалов
Антенна/Кабель
K TB
К розетке
в стене
S-VIDEO
VIDEO
IN
AUDIO
IN
R
L
EXT 4
EXT 2 /SVHS2 EXT 1 DVI
(AUDIO IN)
HDMI
AUDIO R L
IN
Pr Pb Y
L
R
VIDEO L AUDIO R
