Инструкция по эксплуатации Toshiba 14VL43P
Страница 6
6

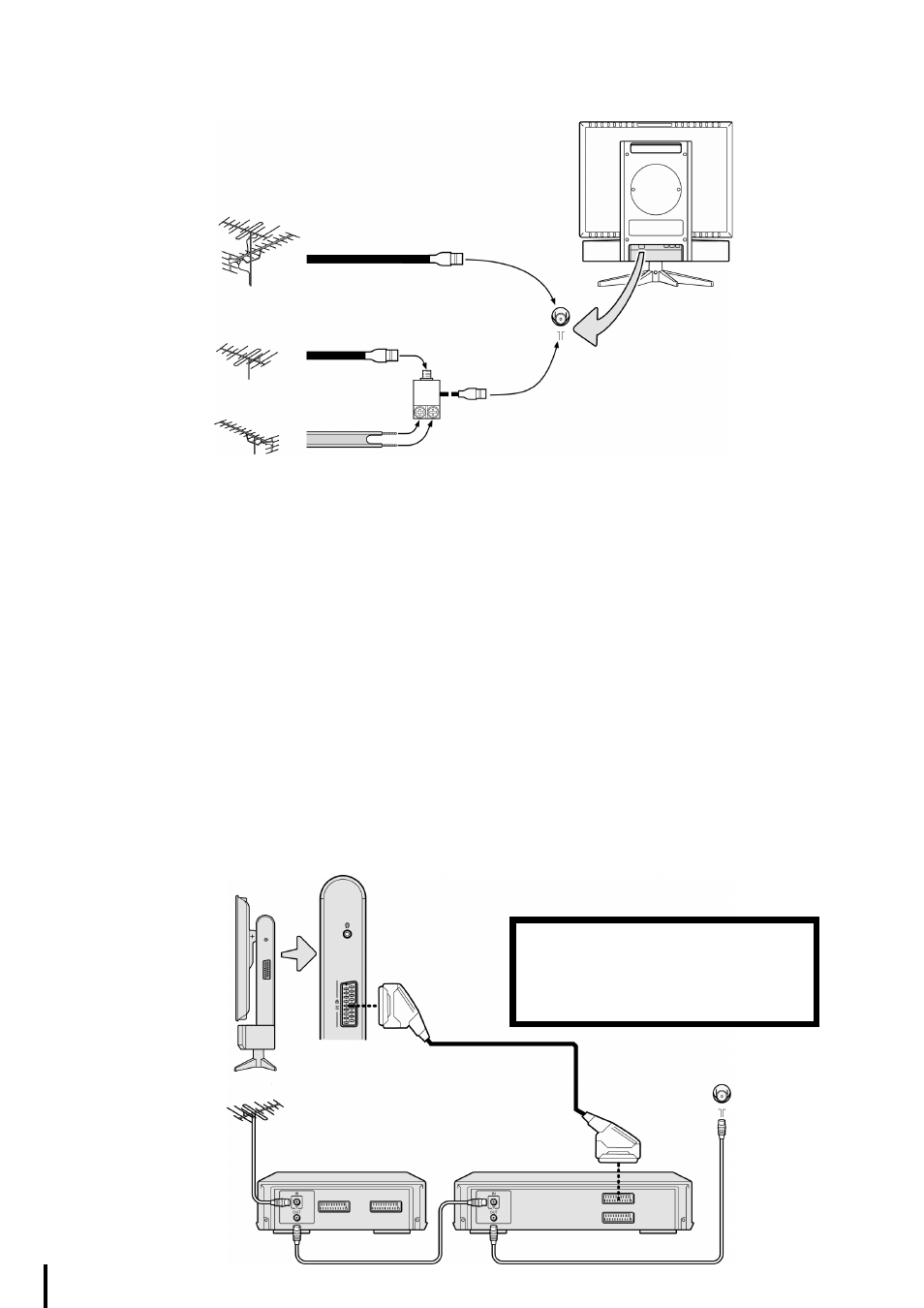

Подключение антенны без блока декодера
VHF/UHF
(МВ/ДМВ)
VHF (МВ)
UHF (ДМВ)
ИЛИ
75-Ом
U/V
Переходник МВ/ДМВ
(в комплект не входит)
Подключение дополнительного оборудования
При использовании приставки и/или видеомагнитофона телевизор должен быть обязательно подключен к антенне через
приставку и/или видеомагнитофон.
На задней панели телевизора расположены разъемы для подключения дополнительной аппаратуры:
СКАРТ-разъем, аудио/видеоразъемы, разъем S-Video.
При подключении дополнительного оборудования помимо данного руководства вам потребуется руководство по
подключаемому устройству.
НЕ ПОДКЛЮЧАЙТЕ СКАРТ-КАБЕЛЬ ДО ТЕХ ПОР, ПОКА ВЫ НЕ НАСТРОИТЕ НА ТЕЛЕВИЗОРЕ ВСЕ КАНАЛЫ.
Подключение видеомагнитофона через СКАРТ-разъем
Данный способ подключения позволяет просматривать видеомагнитофон и телевизор. Вы можете записывать программы,
при этом вы можете даже смотреть один канал и записывать другой.
Ö СКАРТ-разъем предназначен для подключения устройств, передающих сигнал в системе RGB, например
видеоприставoк или проигрывателей видеодисков.
Ö Скарт-шнур может подключаться к:
• СКАРТ-разъему
• Три разъема RCА
(VIDEO + правый канал AUDIO + левый канал AUDIO)
Примечание:
Для вывода сигнала с видеомагнитофона телевизор должен
быть переключен на канал EXT2 (стр. 13)
* Приставкой может быть цифровой, аналоговый или
любой другой спутниковый декодер.
Незаконное копирование, использование или
воспроизведение телевизионных программ,
видеозаписей, DVD-носителей и прочих
материалов запрещено по закону об авторском
праве и преследуется по административному или
уголовному кодексу данного государства.
Антенна
Боковая панель
телевизора
Приставка*
Видеомагнитофон
Гнездо на задней
панели телевизора
