Для LD1506K и LD1906K
8
ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

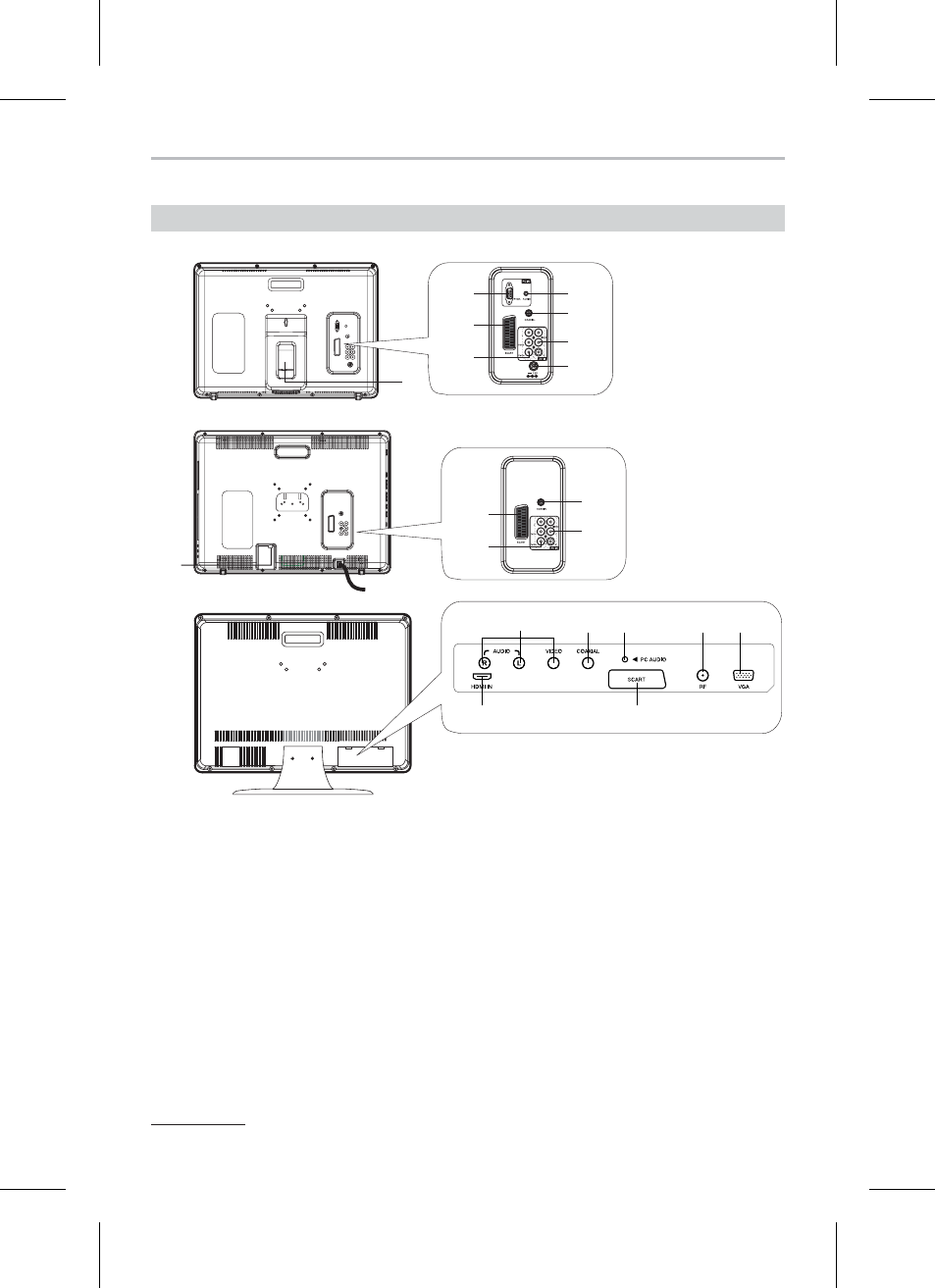

Расположение и назначение коммутационных интерфейсов
Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.
Для LD2006K
Для LD2206K
* Для модели LD2006K разъем SCART может быть использован для сервисного обслуживания.
:
;
>
<
=
?
@
A
:
<
=
?
@
:
Вход RF
Предназначен для подключения антенного кабеля
75 Ом (сигнал эфирной антенны или кабельного
телевидения).
;
Разъем VGA
Предназначен для подключения к видеокарте
персонального компьютера.
<
Разъем SCART*
Предназначен для подключения внешнего
источника аудиовидеосигнала, например DVD−
плеера, спутникового ресивера, видеомагнитофона
или других устройств, оснащенных подобным
интерфейсом. Данный тип разъема позволяет
передавать совместно с видеосигналом сигнал
аудиосопровождения, и дополнительно подключать
аудиокабель при данном виде подключения нет
необходимости.
=
Разъем компонентного видеовхода
Y Cb (Pb) Cr (Pr)
>
Разъем PC AUDIO IN
Предназначен для подключения
к стереофоническому выходу аудиокарты
персонального компьютера.
?
Аудиовыход COAXIAL
Предназначен для передачи цифрового
многоканального аудиосигнала со встроенного
DVD−плеера на внешнее декодирующее
устройство.
@
Интерфейс AUDIO VIDEO IN
Предназначен для подключения внешнего
источника сигнала, например, DVD−плеера,
спутникового ресивера, видеомагнитофона
и других устройств, оснащенных композитным
видеовыходом, а также для подключения
стереофонического аудиосигнала.
A
Разъем 12 V
Предназначен для подключения внешнего блока
питания.
B
Разъем HDMI
Интерфейс для передачи сигнала высокой
четкости.
<
B
@
?
>
:
;
