Подключение – Инструкция по эксплуатации BBK LT3709S
Страница 13

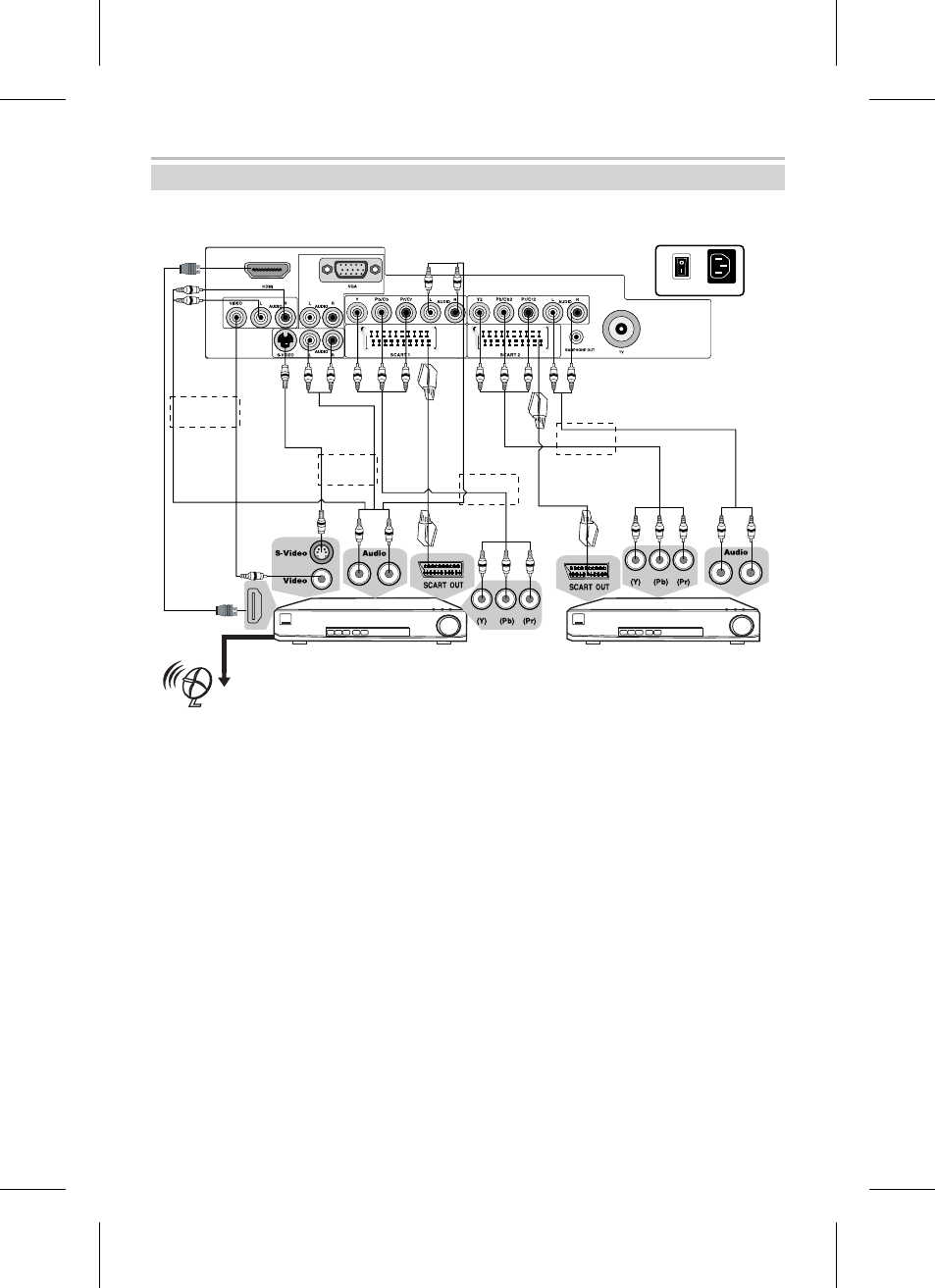

Подключение к спутниковым ресиверам и цифровым телевизионным тюнерам
Спутниковый ресивер
Цифровой телевизионный тюнер
ПОДКЛЮЧЕНИЕ
10
Задняя панель
Метод A
Метод С
Метод D
Метод D
Po w er Sw i tch
z C I N
HDMI
Метод В
Метод E
Метод E
Метод A. Для подключения через композитные аудио−, и видеоразъемы используйте прилагающиеся
в комплекте кабели в соответствии с иллюстрацией.
Метод B. Используйте аудиокабель для подключения к аудиовходу телевизора. Для подключения
видеосигнала используйте кабель S−Video.
Метод C. Для приема каналов высокого разрешения используйте разъем HDMI для подключения
к телевизору. Если Ваш ресивер оборудован цифровым видеовыходом DVI, воспользуйтесь
специальным переходником HDMI−DVI для подключения к телевизору с помощью кабеля HDMI.
При подключении через переходник HDMI−DVI нужно также соединить аудиоразъемы ресивера
и телевизора при помощи аудиокабеля.
Метод D. Для подключения видеомагнитофона к телевизору через аудиовидеоразъем SCART
воспользуйтесь специальным SCART кабелем.
Метод E. Используйте компонентный кабель для подключения к разъему Y Pb/Cb Pr/Cr цифрового
ресивера или тюнера. Используйте аудиокабель для подключения к аудиовходу телевизора.
Метод F. Если ваш ресивер оборудован VGA разъемом, используйте специальный кабель VGA−VGA
для подключения к телевизору. Используйте аудиокабель для подключения к аудиовходу телевизора.
Все манипуляции по подключению следует проводить при выключенном оборудовании.
Внимательно прочтите инструкцию по подключению. В случае необходимости обратитесь к иллюстрациям.
