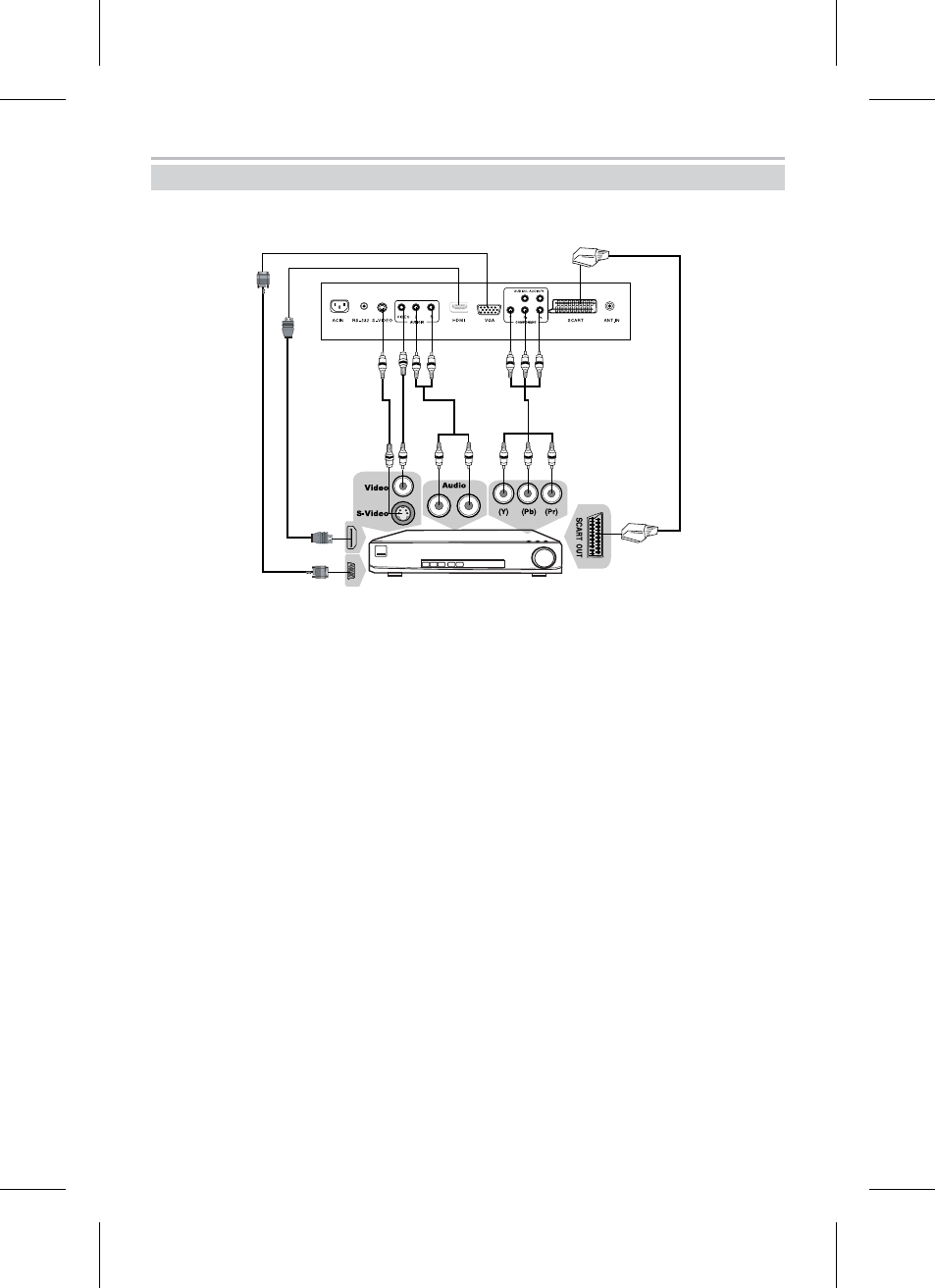

Подключение к спутниковым ресиверам и цифровым телевизионным тюнерам
Спутниковый ресивер/
Цифровой телевизионный тюнер
ПОДКЛЮЧЕНИЕ
9
HDMI
Метод A. Для подключения через композитные аудио− и видеоразъемы используйте прилагающиеся
в комплекте кабели в соответствии с иллюстрацией.
Метод B. Для подключения к телевизору через аудиовидеоразъем SCART воспользуйтесь специальным
SCART кабелем.
Метод C**. Используйте компонентный кабель для подключения к разъему Y Pb/Cb Pr/Cr цифрового
ресивера или тюнера. Используйте аудиокабель для подключения к аудиовходу телевизора.
Метод D**. Для приема каналов высокого разрешения используйте разъем HDMI для подключения
к телевизору.
Метод E**. Если Ваш ресивер оборудован цифровым видеовыходом DVI, воспользуйтесь
специальным переходником HDMI−DVI для подключения к телевизору с помощью кабеля HDMI.
При подключении через переходник HDMI−DVI нужно также соединить аудиоразъемы ресивера
и телевизора при помощи аудиокабеля.
Метод F. Если ваш ресивер оборудован VGA разъемом, используйте специальный кабель VGA−VGA
для подключения к телевизору. Используйте аудиокабель для подключения к аудиовходу телевизора.
Все манипуляции по подключению следует проводить при выключенном оборудовании.
ПРИМЕЧАНИЕ
• Наличие и расположение тех или иных разъемов на задней панели зависит от модели телевизора.
Внимательно прочтите инструкцию по подключению. В случае необходимости обратитесь к иллюстрациям.
Метод A
Метод C
Метод F
Метод D, E
Метод B
VGA
Общий вид разъемов
на задней панели
телевизора*
* На рисунке показаны разъемы задней панели модели LT1914S.
** Только для модели LT1914S.
