Для LD1506SI и LD1906SI
8
ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

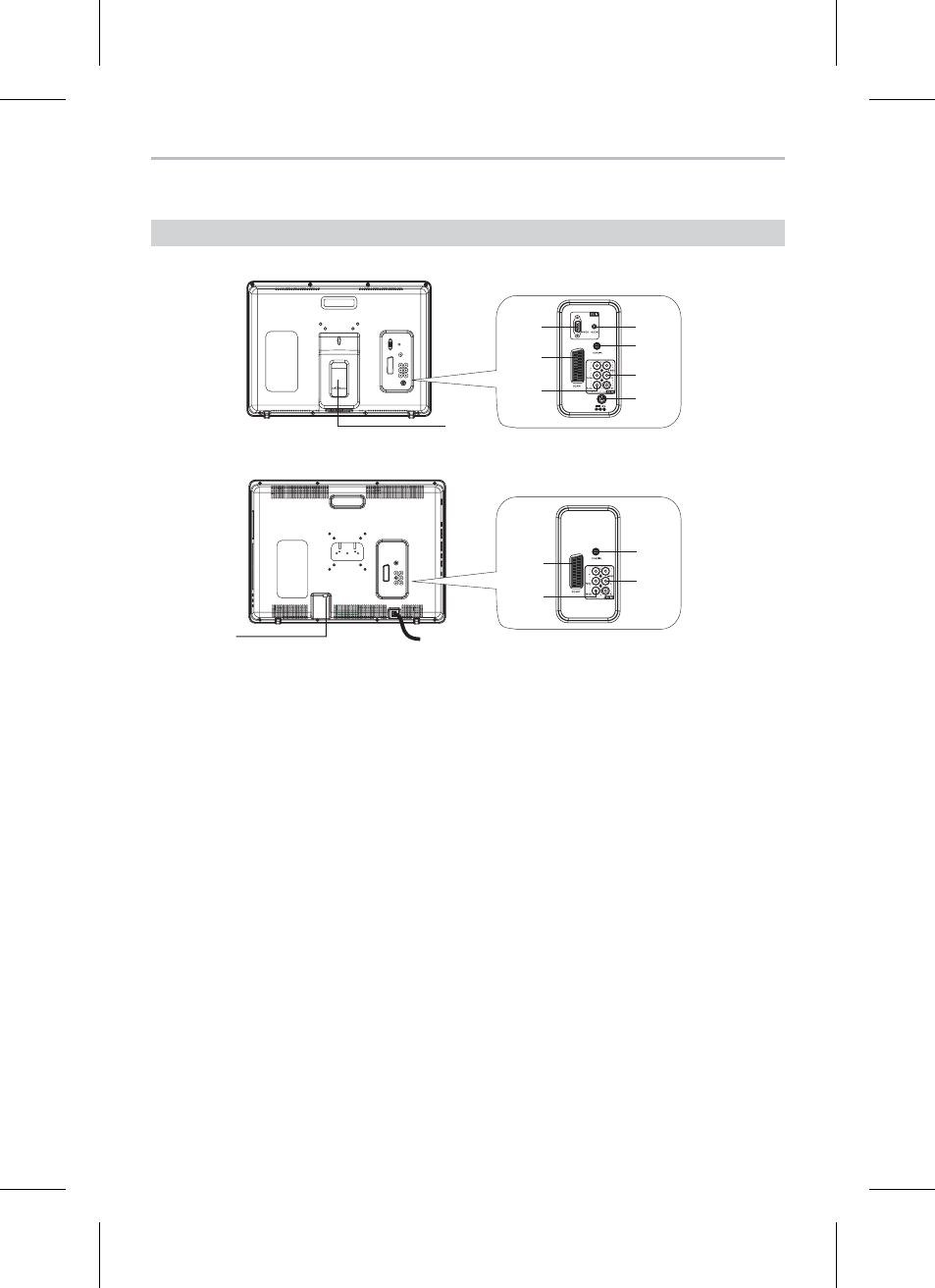

Расположение и назначение коммутационных интерфейсов
Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.
:
Вход RF
Предназначен для подключения антенного кабеля 75 Ом (сигнал эфирной антенны или кабельного
телевидения).
;
Разъем VGA
Предназначен для подключения к видеокарте персонального компьютера.
<
Разъем SCART*
Предназначен для подключения внешнего источника аудиовидеосигнала, например DVD−плеера,
спутникового ресивера, видеомагнитофона или других устройств, оснащенных подобным
интерфейсом. Данный тип разъема позволяет передавать совместно с видеосигналом сигнал
аудиосопровождения, и дополнительно подключать аудиокабель при данном виде подключения
нет необходимости.
=
Разъем компонентного видеовхода Y Cb (Pb) Cr (Pr)
>
Разъем PC AUDIO IN
Предназначен для подключения к стереофоническому выходу аудиокарты персонального компьютера.
?
Аудиовыход COAXIAL
Предназначен для передачи цифрового многоканального аудиосигнала со встроенного DVD−плеера
на внешнее декодирующее устройство.
@
Интерфейс AUDIO VIDEO IN
Предназначен для подключения внешнего источника сигнала, например, DVD−плеера, спутникового
ресивера, видеомагнитофона и других устройств, оснащенных композитным видеовыходом, а также
для подключения стереофонического аудиосигнала.
A
Разъем 12 V
Предназначен для подключения внешнего блока питания.
Для LD2006SI
* Для модели LD2006SI разъем SCART может быть использован для сервисного обслуживания.
:
;
>
<
=
?
@
A
:
<
=
?
@
