Подключение к DVD−плееру/видеомагнитофону
ПОДКЛЮЧЕНИЕ
7
Задняя панель VHS−плеера
Сеть электропитания
Для того чтобы получить изображение лучшего качества, воспользуйтесь подключением через
компонентный (Y Pb/Cb Pr/Cr) вход.
1. Метод А. Для подключения через композитные аудио−, видеоразъемы используйте прилагающиеся
в комплекте кабели в соответствии с иллюстрацией.
Метод B. Используйте кабель SCART для подключения DVD−плеера или VHS−видеомагнитофона.
Метод С**. Используйте компонентный кабель для подключения к разъему Y Pb/Cb Pr/Cr DVD−плеера.
Используйте аудиокабель для подключения к аудиовыходу DVD−плеера.
Метод D**. Для приема изображения высокого разрешения используйте разъем HDMI для
подключения к телевизору. Использовать дополнительный аудиокабель не нужно.
2. Перед включением телевизора в сеть подсоедините все необходимое оборудование.
3. Нажмите клавишу POWER, для того чтобы включить телевизор.
4. Для выбора источника сигнала последовательно перебирайте видеовходы посредством клавиши
SOURCE.
ПРИМЕЧАНИЯ
• Наличие и расположение тех или иных разъемов на задней панели зависит от модели телевизора.
• Воспользуйтесь переходником VGA−компонент для подключения модели LT1514S к разъему
Y Pb/Cb Pr/Cr DVD−плеера.
HDMI
Внимание!
Перед подключением убедитесь, что все компоненты выключены.
Внимательно прочтите инструкцию по подключению. В случае необходимости обратитесь к иллюстрациям.
Не подключайте сетевой шнур телевизора к сетевой розетке и не закрепляйте телевизор на стене
до выполнения всех подключений.

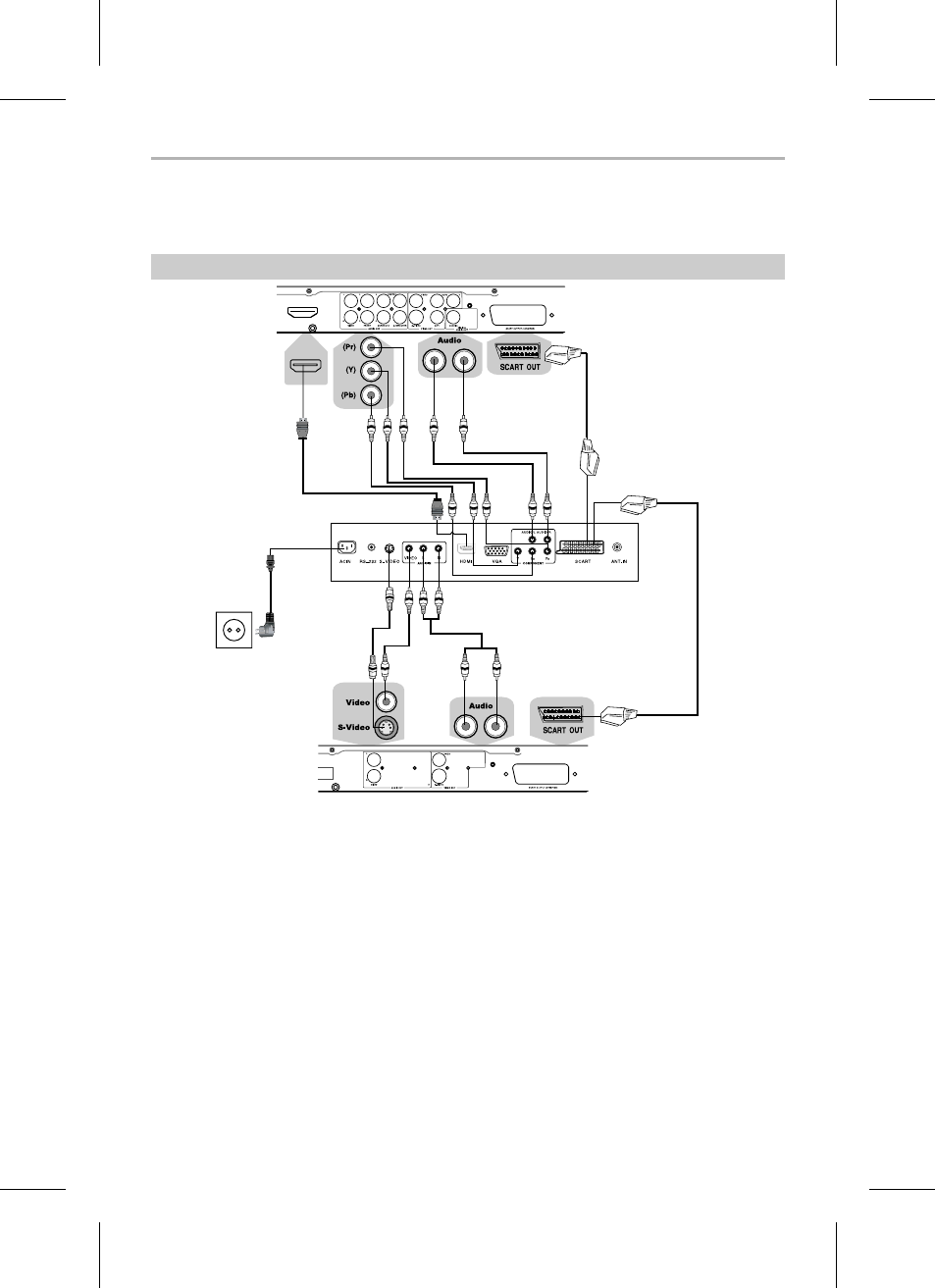

Метод А
Метод B
Метод B
Метод D
Метод C
или
Задняя панель DVD−плеера
Общий вид разъемов на задней
панели телевизора*
* На рисунке показаны разъемы задней панели модели LT1914S.
** Только для модели LT1914S.
