Инструкция по эксплуатации Toshiba ZP38
Страница 16
16
Подключение аудио/видео оборудования
и переключение входного канала
Далее пойдет речь о переключении входных (INPUT) и выходных (OUTPUT) каналов для дополнительных устройств,
подключаемых к телевизору. Более подробное описание разъемов на задней панели телевизора вы можете найти на стр. 20...
Многие видеомагнитофоны и декодеры передают
управляющий сигнал через СКАРТ-разъем, после чего
телевизор переключается на входной канал, который
используется для приема сигнала с видеомагнитофона.
Вы также можете выбрать вход клавишей
. Нажимайте
клавишу
до тех пор, пока на экране не появится
изображение с видеомагнитофона. Эта клавиша
предназначена для вывода на экран изображения с
устройства, подключенного к разъему COMPONENT VIDEO
INPUT (EXT4).
Индикатор
Digital Audio
наэкране означает, что
подключенное устройство используется как источник
цифрового синала.
S
в обозначении входа (например,
EXT2S
) указывает на то, что в данный момент входным
каналом является S-Video.

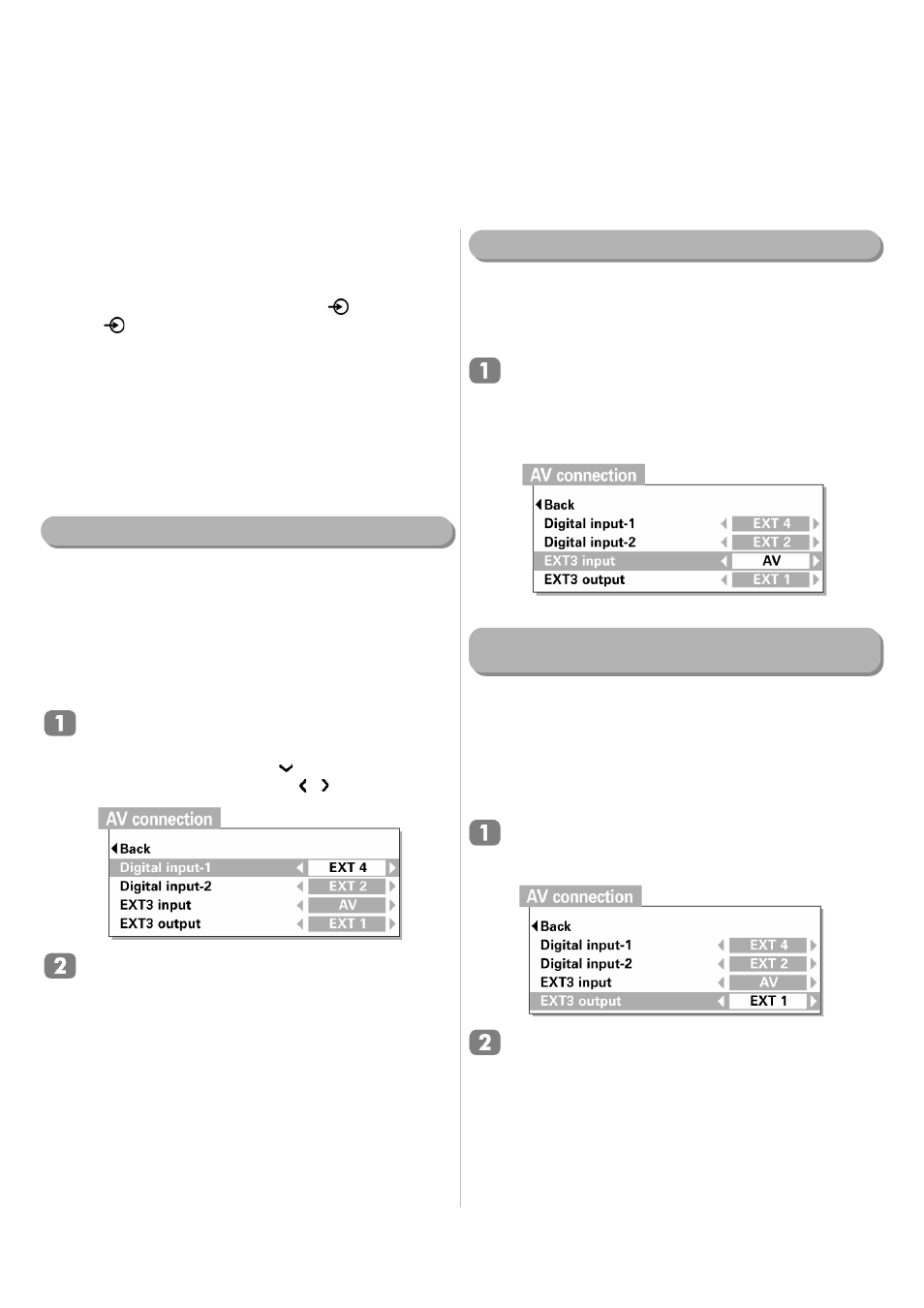

Переключение входного канала
В данной модели телевизора имеется два цифровых
аудиовхода - DA1 и DA2, поэтому вам не придется отключать
и подключать вашу аудиоаппататуру.
Например: подключите DVD-проигрыватель к
компонентному видеовходу (EXT4), а игровую консоль
подключите к разъемуScart 2 (EXT2) на задней панели
телевизора. Далее выполните следующие настройки:
Если DVD-проигрыватель подключен к входу DA-1
(оптический разъем), в меню в меню функций (
Feature
menu
) выберите
AV connection
(Подключение аудио/
видео устройств). Клавишей переместите указатель
на
Digital input-1
и клавишами и выберите EXT4.
Теперь переместите указатель на пункт
Digital input-2
(коаксиальный), и выберите для игровой консоли вход
EXT2.
Переключение типа входного сигнала
Эта функция позволяет выбрать тип сигнала, для разъема
Scart 3 (EXT 3), расположенного на задней панели
телевизора. Более подробную информацию вы можете
найти в руководстве по подключаемому оборудованию.
В меню функций (
Feature menu
) выберите
AV
connection
, (Подключение аудио/видео устройств) а
затем стрелками < и > выберите либо AV, либо
S-VIDEO в зависимости от оборудования,подключенного
через
EXT2
и
EXT3
. Если изображение выходит без
цвета, попробуйте выбрать другой тип сигнала.
Использование разъема Scart 3 в качестве
выходного канала
Так же, как и ранее, в меню функций(
Feature menu
)
выберите
AV connection
(Подключение аудио/видео
устройств).
Клавишами < и > установите для выхода
EXT2
одно из
нижеперечисленных значений:
MONITOR = изображение на экране
TV = выбор предыдущего телеканала
EXT 1 = прием сиганала с устройства, подключенного к
разъему Scart 1.
EXT 2 = прием сиганала с устройства, подключенного к
разъему Scart 3.
EXT 5 = прием сиганала с оборудованию,
подключенного к разъемам на передней панели.
Данная функция позволяет выбрать в качестве источника
сигнала устройство, подключенное к разъему Scart 3.
Например, если подключить к разъему Scart 1
стереодекодер, а к разъему Scart 3 - видеомагнитофон, и
выбрать затем в качестве выходного канала
EXT1
. Таким
образом, вы можете передавать сигнал напрямую с разъема
Scart 1 на Scart 3.
