32 ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Запись композитного видеосигнала с другого внешнего устройства.
Подключите второе внешнее устройство к разъему AV-1 (SCART-1) или AV-3 («тюльпан» или
«S-VIDEO»), согласно инструкциям в разделах «Разъем AV-1» и «Разъем AV-3». В меню
ОПЦИИ Установки AV Выход AV-2 установите «AV-1», если источник сигнала подключен
к разъему «AV-1» либо «AV-3», если источник подключен к разъему AV-3. Не забудьте также
правильно указать тип входного сигнала («S-видео» или «композитный») в меню «Установки
AV» «Вход AV-3». Включите внешние устройства и осуществите запись. Во время записи
можно продолжать смотреть и переключать телевизионные программы.
Примечание: Некоторые источники изображения выдают также сигнал статуса AV, в этом случае, при их
подключении через SCART-1 или SCART-2, телевизор автоматически перейдет соответственно в режим
AV-1 либо AV-2.

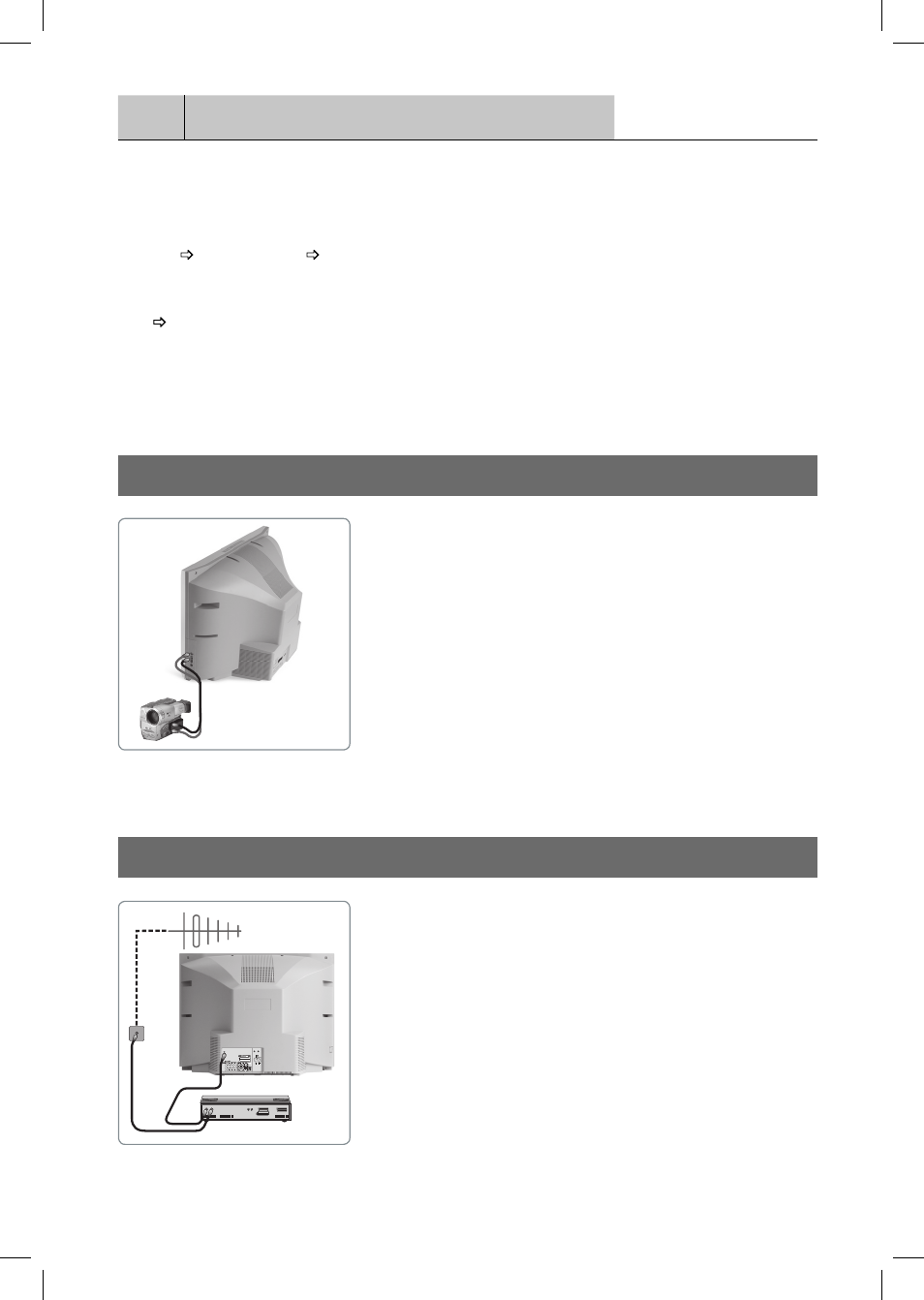

РАЗЪЕМЫ AV-3 (RCA И S-VIDEO)
Звуковой разъем кабеля от внешнего устройства («тюль-
паны» красного и белого цвета) подключите к разъему
«AUDIO». Видеоразъем кабеля («тюльпан» желтого цвета)
подключите к разъему «VIDEO». Для воспроизведения
изображения выберите видеорежим «AV 3». В меню
«Установки AV» в пункте «Вход AV 3» должно быть уста-
новлено «композитный».
Если внешнее устройство имеет выход «S VIDEO», подклю-
чите его соответствующим кабелем ко входу «S VIDEO».
Такое подключение обеспечивает наилучшее качество
изображения. Вход «VIDEO» в этом случае должен быть
отключен! Для воспроизведения изображения выберите видеорежим «AV 3». В меню
«Установки AV» в пункте «Вход AV 3» должно быть установлено «S видео».
ПОДКЛЮЧЕНИЕ ВИДЕОМАГНИТОФОНА ПО РАДИОЧАСТОТЕ
Радиочастотный выход видеомагнитофона соедините с
антенным гнездом телевизора кабелем, входящим в комп-
лект видеомагнитофона. Телевизионную антенну подклю-
чите к антенному гнезду видеомагнитофона.
Настройте телевизор на канал работы видеомагнитофона
(см. главу РУЧНАЯ НАСТРОЙКА). Запомните канал, напри-
мер, под номером «0» и присвойте ему имя, например
«ВИДЕО».
Для воспроизведения изображения от видеомагнитофона
используйте запомненную программу.
