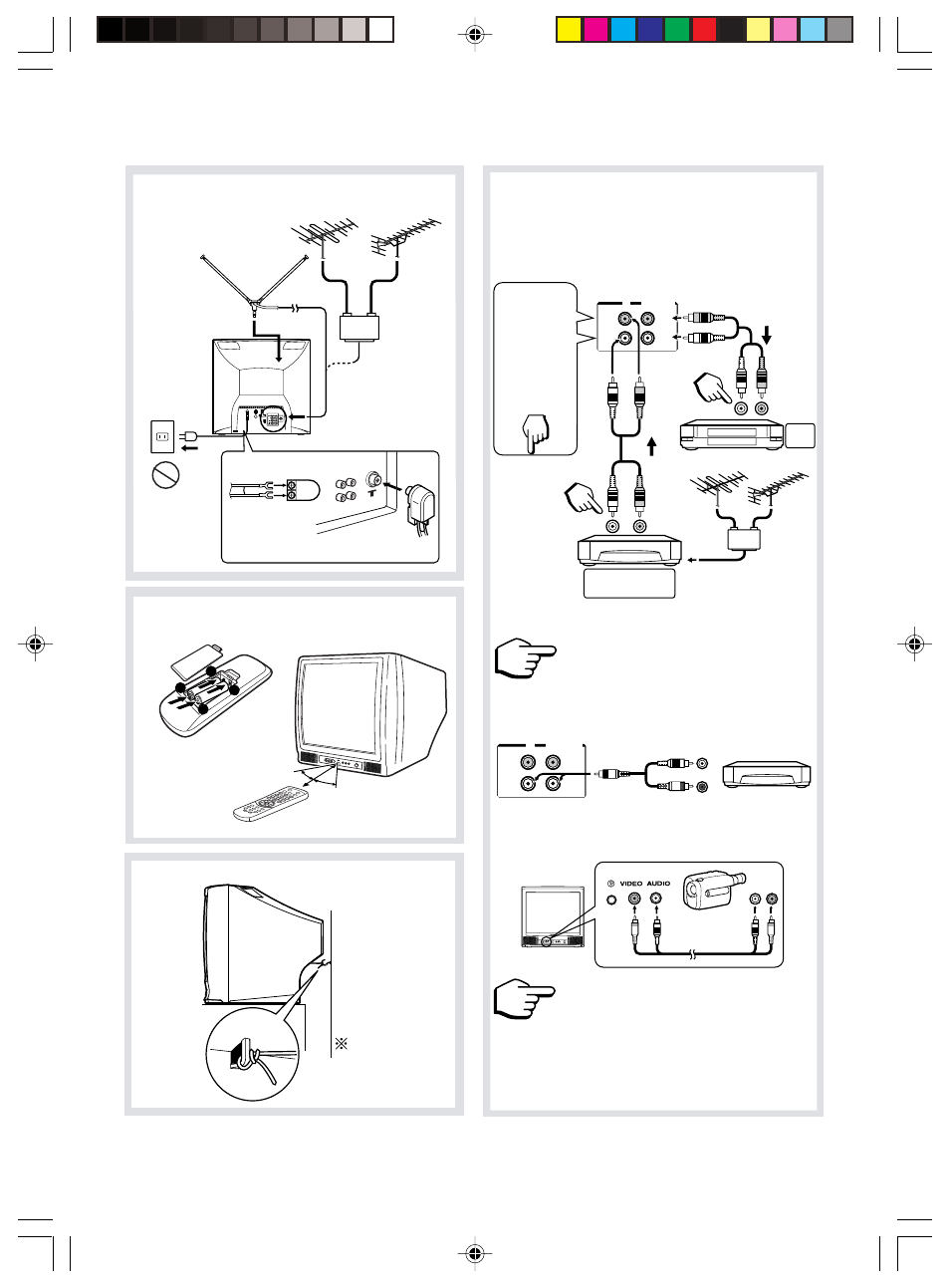

Подсоединение для Антенны
и Шнура питания
ПОДГОTОBKA
Телескопическая
антенна
ОВЧ
(VHF)
УВЧ
(UHF)
Микширующее
устройство
Розетка
переменного
тока
Не используйте
источник питания,
дающий ток, иной,
чeм переменный
тoк 220-240 В.
Антенный адаптер
Установка батарей в пульт
дистанционного управления
Требует двух
батарей R03 (AAA)
Установка
Крепкая веревка
В целях безопасности
примите меры к тому,
чтобы аппарат не
опрокинулся.
При перестановке
аппарата внимательно
проверьте, чтобы
веревка была развязана.
Подсоединяйте аудио терминал внешнего
оборудования к выходу Л/МОНО (L/MONO).
Для оборудования, не имеющего терминал
Л/МОНО (L/MONO), а только Л (L),
подсоединяйте в следующем порядке.
ПРИМЕЧАНИЕ
1
См.
ПРИМЕЧАНИЕ 1
См.
ПРИМЕЧАНИЕ 1
Видеомагнитофон
(Без встроенного тюнера)
ОВЧ
(VHF)
УВЧ
(UHF)
Микширующее
устройство
Видеомагнитофон
и т.д.
Выходной зажим
ВOСПРOИЗВЕДЕНИЕ
(PLAYBACK)
ЗАПИСЬ
(REC)
ВЫХОД (МОНИТОРА)
Терминал
выводит сигналы,
которые поступают
через антенный вход
a
(IN)
Входной терминал
См. ПРИМЕЧАНИЕ 2
B
Подсоединение Внешнего
оборудования через
терминалы Задней панели
AUDIO OUT
или a AUDIO IN или OUT
внешнее
оборудование
Передние Аудио/Видео (A/V) терминалы
очень удобны для подключения видеокамер
или игровой аппаратуры. Однако, при
подключении другой аппаратуры к
терминалу a
(IN)
на задней панели, могут
возникнуть аудио или видео помехи, в таком
случае, пожалуйста, отключите аппаратуру
от данного терминала.
ПРИМЕЧАНИЕ
2
